DEZENTRALE BUGSTRAHLRUDERSTEUERUNG

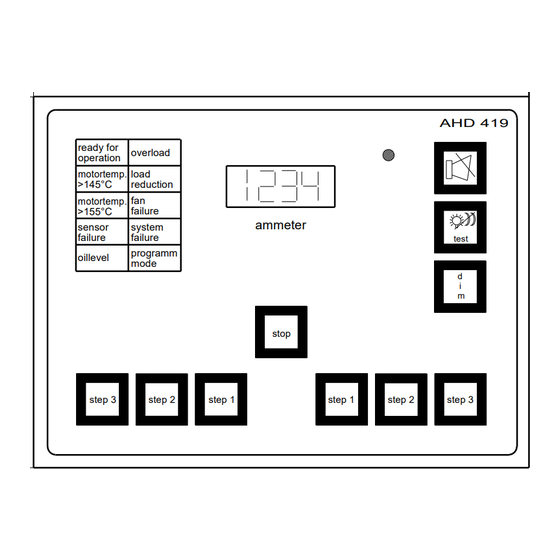

Bedieneinheit AHD 419
auf Brücken-
und Nockfahrständen
4 Adern inkl. Stromversorgung
zur nächsten Bedieneinheit
optimiertes System zur elektronischen Steuerung von durch Schleifringläufer-Motoren
-
betriebene Bugstrahlruder
kleine, leistungsfähige und robuste Geräte
-
-
serielle Kommunikation minimiert notwendige Verkabelung auf nur 4 Adern
-
analoge Erfassung des Motorstromes und dessen Wicklungstemperatur; deshalb keine
-
zusätzlichen Auswertegeräte erforderlich
-
Stromgrenzwerte stufenbezogen und mittels der Bedieneinheit programmierbar
-
Zustand aller Ein- und Ausgänge der Zentraleinheit sind durch LED "sichtbar" gemacht
und zwar übersichtlich direkt an den Klemmstellen
-
integriertes digitales Amperemeter in den Bedieneinheiten
- -
bis zu 4 Bedieneinheiten anschließbar
-
mit Schnittstellenmodul AHD 425 an Voyage-Recorder anschließbar
typgeprüft nach ABS, BV, DNV, GL, LRS
-
