4.2 Montage des Neigungsadapters: MCC29113 (optional erhältlich)
Montagebeispiel hier: TV-Wandhalter CFW304A/AS linksseitig, mit Neigungsadapter
1.
Abb. 6
2.
A
3.
B
4.
B
6

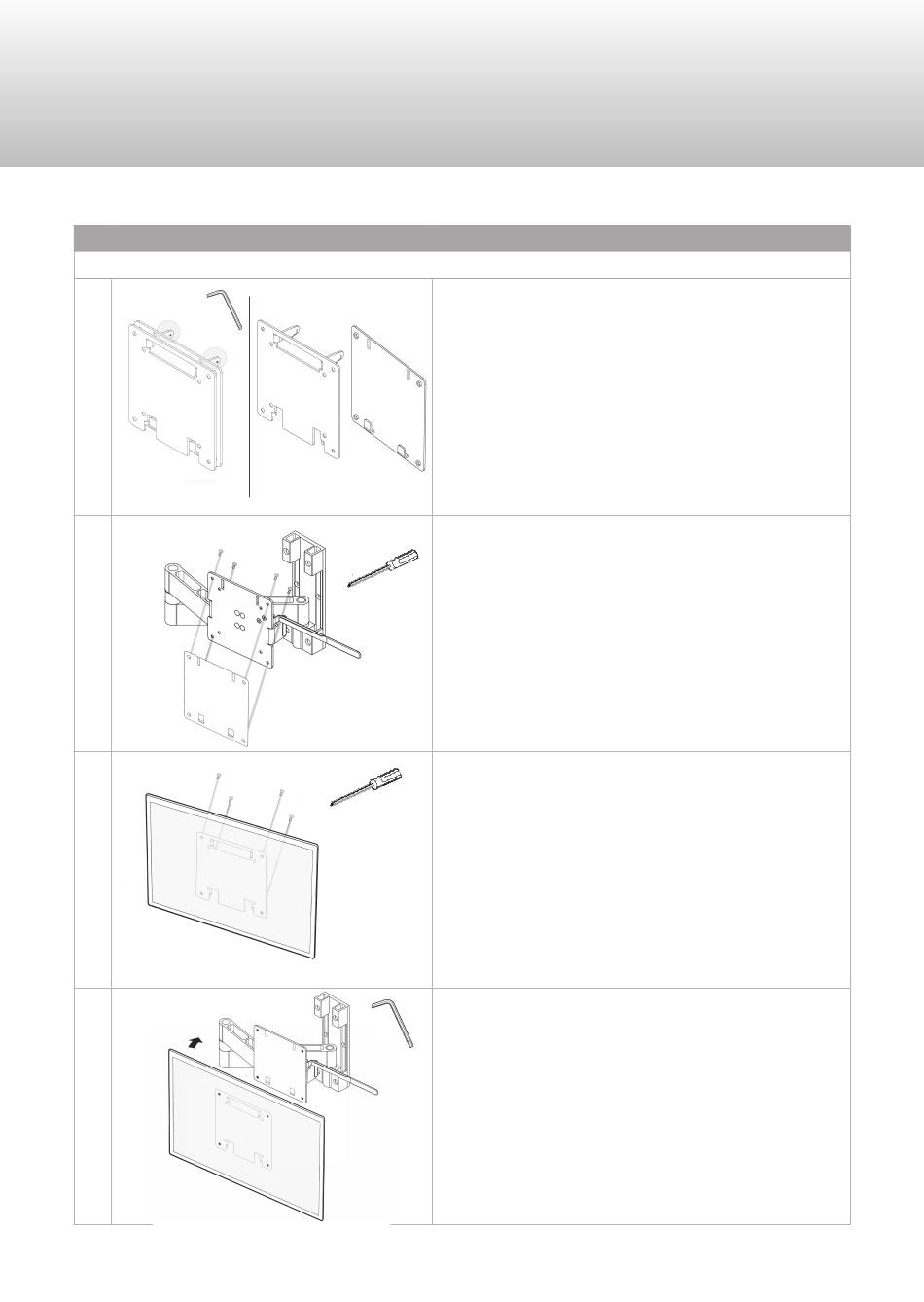

Lösen Sie die zwei Schrauben hinten am Neigungsadap-
B
ter (s. Abb. 6) um die beiden Adapterplatten (s. Abb. 7,
A
hier A und B gekennzeichnet) einzeln zu erhalten.
Abb. 7
Befestigen Sie die Adapterplatte A an der Halteplatte des
bereits montierten Halters CFW304A/CFW304AS. Bitte
verwenden Sie hierfür die mitgelieferten Schrauben (M4
x 3).
Befestigen Sie die Adapterplatte B mit M4 Senkkopf-
schrauben an Ihrem TV-Gerät. Vergewissern Sie sich,
dass die Schrauben für Ihr TV-Gerät nicht zu lange sind
(für Caratec TV-Geräte können Sie die mitgelieferten
Schrauben M4 x 8 verwenden).
Hängen Sie die am TV-Gerät befestigte Adapterplatte
A
B in die am Halter befestigte Adapterplatte A ein. Ver-
schrauben Sie die Adapterplatten A und B mit den zwei
Schrauben wieder miteinander. Um ein Aufklappen des
Neigungsadapters zu vermeiden, müssen die Schrauben
fest angezogen sein.
