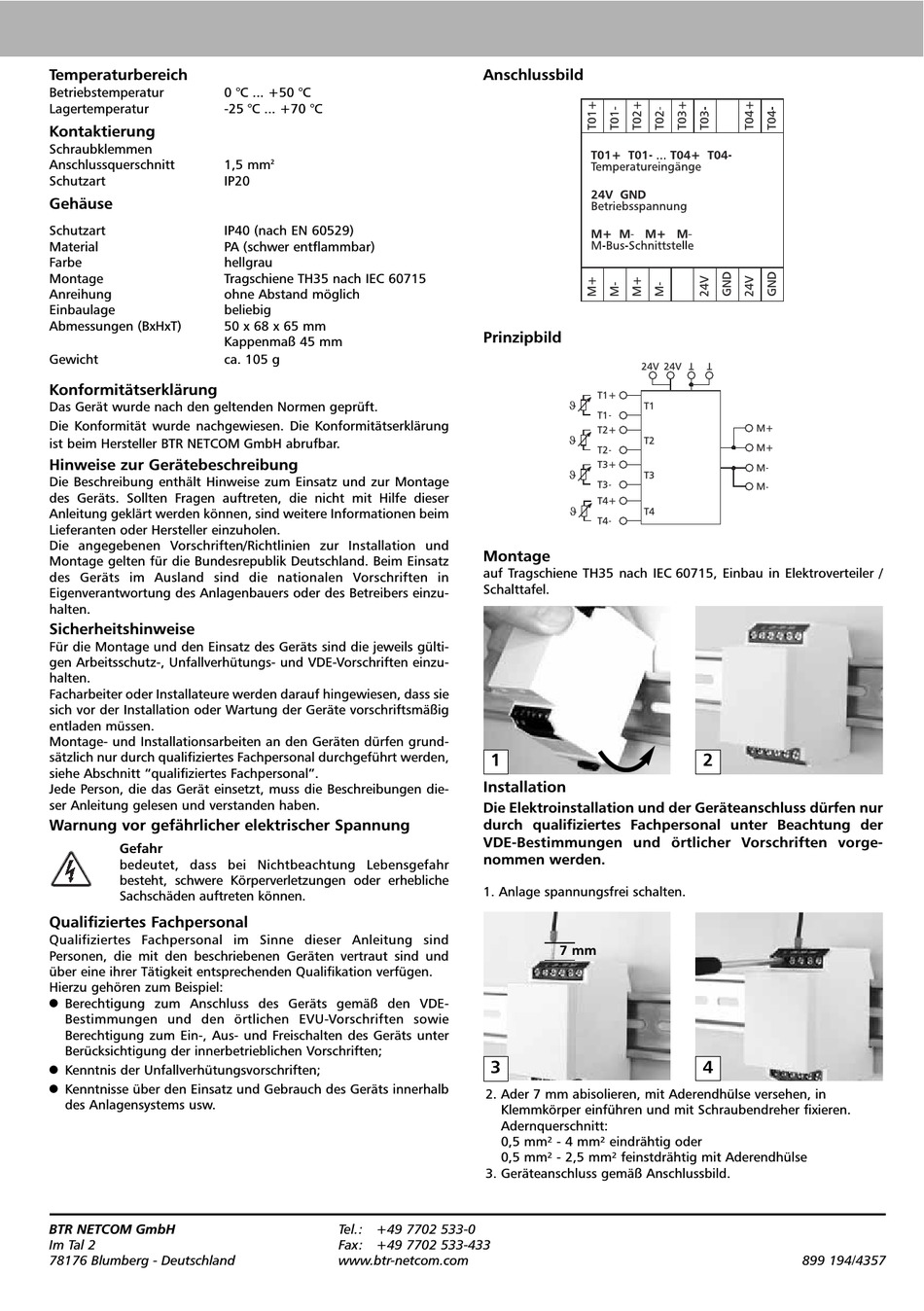

BTR Netcom 110562 Beschreibung Seite 2

Temperaturbereich
Betriebstemperatur
Lagertemperatur
Kontaktierung
Schraubklemmen
Anschlussquerschnitt
Schutzart
Gehäuse
Schutzart
Material
Farbe
Montage
Anreihung
Einbaulage
Abmessungen (BxHxT)
Gewicht
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung
ist beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser
Anleitung geklärt werden können, sind weitere Informationen beim
Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und
Montage gelten für die Bundesrepublik Deutschland. Beim Einsatz
des Geräts im Ausland sind die nationalen Vorschriften in
Eigenverantwortung des Anlagenbauers oder des Betreibers einzu-
halten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gülti-
gen Arbeitsschutz-, Unfallverhütungs- und VDE-Vorschriften einzu-
halten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass sie
sich vor der Installation oder Wartung der Geräte vorschriftsmäßig
entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grund-
sätzlich nur durch qualifiziertes Fachpersonal durchgeführt werden,
siehe Abschnitt "qualifiziertes Fachpersonal".
Jede Person, die das Gerät einsetzt, muss die Beschreibungen die-
ser Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nichtbeachtung Lebensgefahr
besteht, schwere Körperverletzungen oder erhebliche
Sachschäden auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind
Personen, die mit den beschriebenen Geräten vertraut sind und
über eine ihrer Tätigkeit entsprechenden Qualifikation verfügen.
Hierzu gehören zum Beispiel:
G
Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berücksichtigung der innerbetrieblichen Vorschriften;
G
Kenntnis der Unfallverhütungsvorschriften;
G
Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
des Anlagensystems usw.
BTR NETCOM GmbH
Im Tal 2
78176 Blumberg - Deutschland
0 °C ... +50 °C
-25 °C ... +70 °C
1,5 mm 2
IP20
IP40 (nach EN 60529)
PA (schwer entflammbar)
hellgrau
Tragschiene TH35 nach IEC 60715
ohne Abstand möglich
beliebig
50 x 68 x 65 mm
Kappenmaß 45 mm
ca. 105 g
Tel.: +49 7702 533-0
Fax: +49 7702 533-433
www.btr-netcom.com
Anschlussbild
Prinzipbild
Montage
auf Tragschiene TH35 nach IEC 60715, Einbau in Elektroverteiler /
Schalttafel.
1
Installation
Die Elektroinstallation und der Geräteanschluss dürfen nur
durch qualifiziertes Fachpersonal unter Beachtung der
VDE-Bestimmungen und örtlicher Vorschriften vorge-
nommen werden.
1. Anlage spannungsfrei schalten.
7 mm
3
2. Ader 7 mm abisolieren, mit Aderendhülse versehen, in
Klemmkörper einführen und mit Schraubendreher fixieren.
Adernquerschnitt:
0,5 mm² - 4 mm² eindrähtig oder
0,5 mm² - 2,5 mm² feinstdrähtig mit Aderendhülse
3. Geräteanschluss gemäß Anschlussbild.
2
4
899 194/4357
