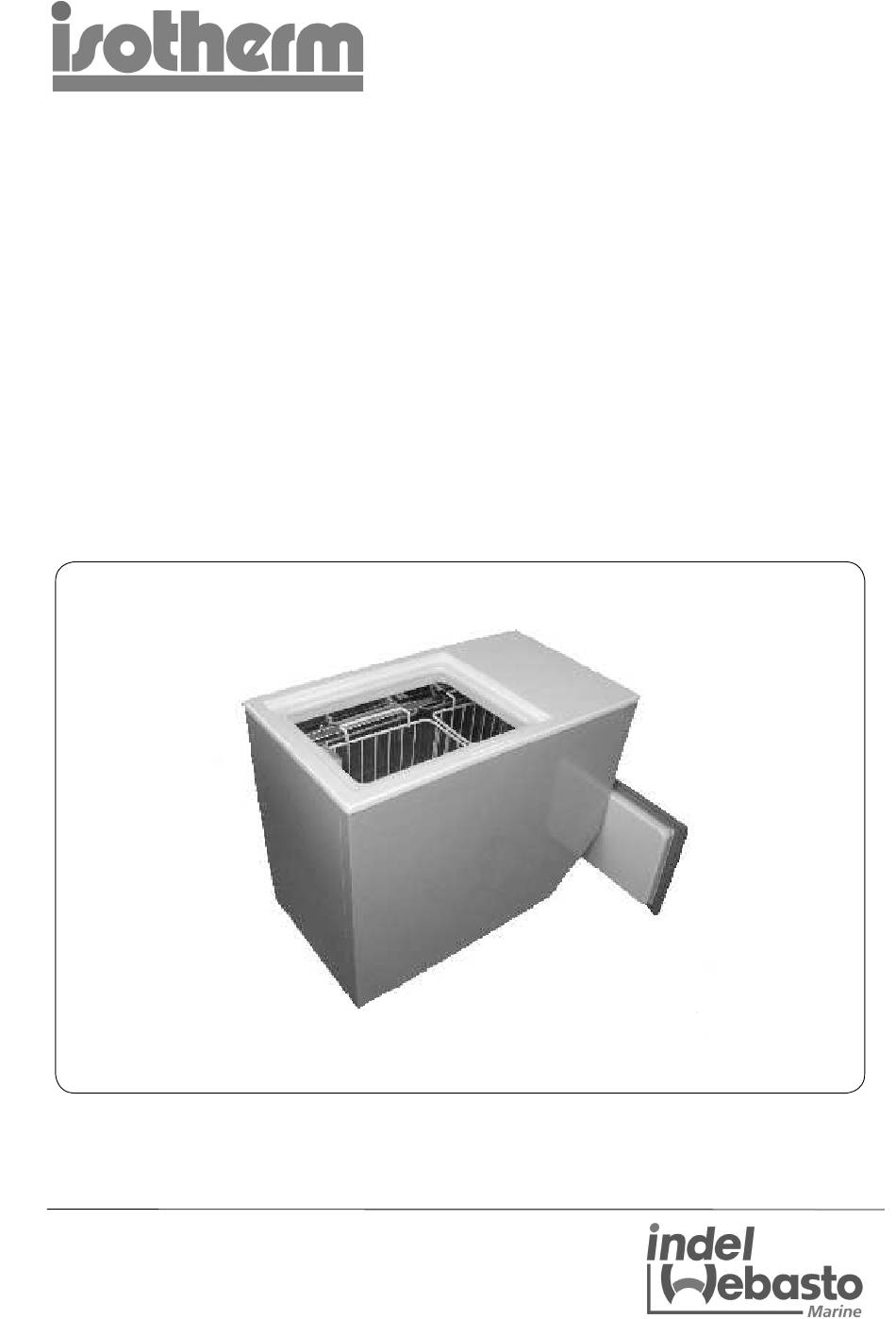

- Seite 1 BI 55 Installation and operation manual Einbau- und Bedienungsanleitung Installations- och bruksanvisning Indel Webasto Marine S.r.l. Zona Artigianale IT-61019 S. Agata Feltria (PU) - Italy Phone +39 0541 848030 Fax +39 0541 848563 info@indelwebastomarine.com www.indelwebastonmarine.com...
- Seite 2 Notes:...
-
Seite 3: Operation
Isotherm built-in box Use a soft brush and no hard objects. 55 litres Keep the inside of the box dry and clean. Use lukewarm water and a mild cleaner for the inside. Put General the lid, during not in operation periods, in a slightly Specially designed to operate in tough marine open ventilation position. -
Seite 4: Installation Instructions
A possible leak in the cooling system, contact an autorized service the box. agent. If a complicated fault does occur, such as those requiring specialist assitance, pleas contact Indel Webasto Marine S.r.l. Italy or your local marine distributor for advise. Indel Webasto Marine S.r.l. -
Seite 5: Wiring Diagram
Wiring diagram Air cooled Water cooled SP 000933 000934 Technical data Voltage: 12/24 Volt Power consumption: Running compressor 4 A (half for 24 V system) Average consumption: 12 Volt: approx. 0.7 (half for 24 V system) at +6°C in the box and 22°C ambient temperature. Compressor: Danfoss BD35F Refrigerant:... -
Seite 6: Maintenance
Isotherm SP Installation instructions General Isotherm SP is a sea water cooled refrigeration system for sailing yachts and power boats. This unique system means reduced power consumption and noise level. It has no fan or pump. The sea water cooled skin fi tting/heat exchanger replaces the air cooled condenser and cooling fan. -
Seite 7: Connection Diagram
Mounting First of all, plan the installation! The skin fi tting is to be mounted in the hull instead of existing fi tting for the galley sink waste water. The hole in the hull shall have a diameter of 60 mm (2½”). When an existing skin fi tting is to be replaced, it is taken away by the following method. -
Seite 8: Water Pump
Installation Isotherm Magnum compressor unit Compressor unit Maintenance The compressor unit should be fi tted in a horizontal Maintenance of the compressor assembly is limited to position in a suitable place. The unit will operate regular check-up and replacvement of the zinc anode, cleaning water strainer and watwer pump. - Seite 9 Brown Blue Black Temp. sensor 001275 For service and technical support: Indel Webasto Marine USA Phone +1 954 772 8355 Fax +1 954 772 3839 Zona Artigianale sn Mail:info@indelwebastomarineusa.com IT-61019 S. Agata Feltria (PU) - Italy Phone +39 0541 848030...
-
Seite 10: Isotherm Einbaubox 55 Liter
Isotherm Einbaubox 55 Liter Halten Sie den Kühlboxinnenraum sauber. Nehmen Sie lauwarmes Wasser und ein mildes Reinigungsmittel, Allgemeines um ihn zu saubern. Halten sie der Deckel einen Spalt offen, wenn die ISOTHERM Kühlboxen, speziell entworfen und Kühlbox nicht in Betrieb ist, damit sie auslüften kann. produziert für die Anwendung im maritimen Bereich, Sehe auch SP und Magnum Einbaueinweisungen. -
Seite 11: Elektrische Anschlüsse
Kompressor startet, aber Kontaktieren Sie Ihren Händler bzw. Ihre zuständige Werkstatt. es erfolgt keine Kühlung. Bei komplizierten Defekten, die einen Fachmann erfordert, Wenden Sie sich bitte an Indel Webasto Marine S.r.l. Italia, oder den entsprechenden Lieferanten. Indel Webasto Marine S.r.l. -
Seite 12: Technische Daten
Schaltplan Kompressor luftgekühlt Kompressor wassergekühlt SP 000933 000934 Technische Daten Spannung: 12/24 Volt Stromverbrauch: 4 A wenn Kompressor läuft (die Hälfte für 24 V), Mittlerer verbrauch: 12 V: 0,7 A, (die Hälfte für 24 V) bei Temperatur in der Box +6°C, Umgebungstemperatur +22°C. -
Seite 13: Wartung
Isotherm SP Montageanleitung Allgemein Isotherm SP ist ein Seewassergekühltes, besonders energiesparendes Kühlaggregat zum Einbau in Booten. Der übliche luftgekühlte Kondensator und der zuweilen darin angebrachte Kühlventilator werden hier durch einen Seewassergekühlten Borddurchlass/Wärmetauscher ersetz. Ausführung Der Borddurchlass mit dem integrierten wassergekühlten Kondensator/Wärmetauscher wird in den Rumpf montiert. -
Seite 14: Montage
Alle Isotherm Kühlaggregate haben Stromversorgung, + und -, separiert von Metallteilen. Der Isotherm SP Borddurchlass hat direkte Verbindung mit Wasser und die Zinkanode wird vor allem bei der Neuinstallation von Isotherm SP empfohlen. Nach der ersten Saison besteht Klarheit darüber, ob auch in Zukunft eine Zinkanode benötigt wird. - Seite 15 Montage Isotherm Magnum Wartung Wenn die Schnellkupplungen während der Kompressoreinheit Installation korrekt angezogen wurden, braucht das abgeschlossene Isotherm System nie mehr mit Kompressor Kühlmittel aufgefüllt werden. Wartung ersteckt sich Die Kompressoreinheit soll in einem geeigneten im Prinzip nur auf das Wegbürsten von Staub und Raum waagerecht montiert werden.
-
Seite 16: Anschlussplan Magnum Kompressoreinheit
Anschlussplan Magnum Kompressoreinheit Schwarz Braun Blau Schwarz Braun Blau Schwarz Temp. Sensor 001112 Für kundendienst auch: Zona Artigianale sn IT-61019 S. Agata Feltria (PU) - Italy Thermoprodukter AB, Schweden Phone +39 0541 848030 Fax +39 0541 848563 Phone +46 480 425 880 info@indelwebastomarine.com Fax +46 480 127 75 www.indelwebastomarine.com... -
Seite 17: Säkerhetsföreskrifter
Isotherm Inbyggnadsbox BI 55 Allmänt Isotherm kylboxar är helt konstruerade efter de kompressorns kondensorgaller från damm med en höga krav som ställs i marin miljö, både vad gäller pensel el. dyl. prestanda och utförande. De har en modern hermetisk Håll boxen ren invändigt, speciellt viktigt då boxen helt läckagefri kompressor som ger såväl lägsta tömmes och stängs av. - Seite 18 Felsökningsschema Felindikering Möjlig orsak Åtgärd Boxen blir ej kall. Kompressorn startar inte. Kontrollera att ström fi nns fram till elboxen. Kontrollera säkringen. Kon-trollera att + och - ej förväxlats och elkablar och kabelanslutningar. Överbrygga termostaten, startar kom-pressorn då, är termostaten felaktig. Om åtgärderna i övrigt inte avhjälpt felet, kontakta auktoriserad serviceverkstad.
-
Seite 19: Tekniska Data
Elschema Luftkyld Vattenkyld SP 000933 000934 Tekniska Data Spänning: 12/24 volt Strömförbrukning: 4 A (hälften vid 24 volt) då kompressrn går. Medelförbrukning: 12 V: 0,7A (hälften vid 24 volt) vid +6°C i boxen och 22°C omgivningstemperatur. Kompressor: Danfoss BD35F Köldmedium: R 134a (Fyllnadsmängd enligt etikett på... - Seite 20 Isotherm SP Monteringsanvisning Allmänt Isotherm SP är ett vattenkylt speciellt energisnålt kylaggregat avsett för inbyggnad i båtar. Den sjövattenkylda bordgenom- föringen/värmeväxlaren ersätter den normalt luftkylda kondensorn och i förekommande fall kylfl äkten, placerad på kondensorn. Utförande Bordgenomföringen med den integrerade vattenkylda kondensorn monteras genom skrovet.
- Seite 21 Montering Planera först installationen! Bordgenomföringen monteras i skrovet i stället för den befi ntliga genomföringen för avloppet från vasken i pentryt. Hålet i skrovet skall vara ø 60 mm. När den befi ntliga genomföringen skall ersättas tas den gamla bort genom att en träplugg trycks in i genomföringen från utsidan, så...
- Seite 22 Montering Isotherm Magnum kompressordel Kompressor när vattenvolymen kommer ner till 170-180 liter kan Kompressordelen skall monteras vågrätt med botten- temperaturhöjning på några grader mätas upp. plattan nedåt i något lämpligt utrymme. Kompressorn Mindre vatteninnehåll än 120-140 liter ska undvikas. kan arbeta kontinuerligt i lutningar upp till 30°. I segel- båtar skall därför kompressordelen monteras i helt Underhåll vågrätt läge för att under segling tåla lutningar i alla...
- Seite 23 Kopplinsschema Magnum kompressorenhet Svart Röd Brun Svart Röd Blå Brun Blå Svart Temp. sensor Röd 001275 2008-02-25/LLG Dragonvägen 6 SE-392 39 Kalmar - Sweden Phone +46 480 425880 Fax +46 480 12775 E-mail: info@isotherm.com www.isotherm.se...
