Beyond Navigation
................................................................................................................................................................................................................
BT‐Q818X Quick Installation Guide

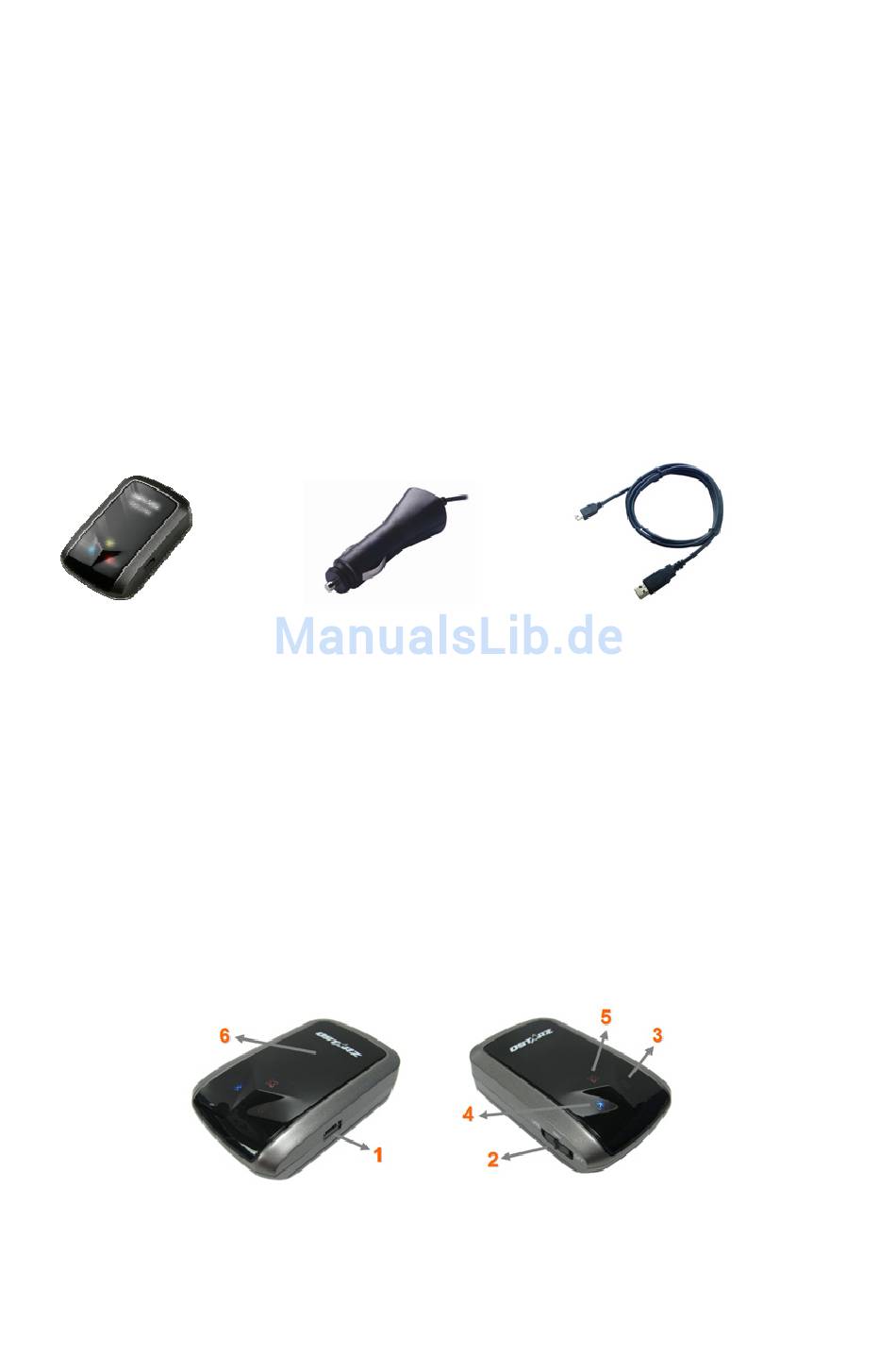

A. Standard Package
GPS Unit BT‐Q818X (1) + Cigarette Adapter (2) + Warranty Card +
Quick Guide.
NOTE 1: The Cigarette Adaptor can only be used to charge
BT‐Q818X. Please don't make use of it with devices other
than BT‐Q818X.

1.                                  2.                                  3.(Optional)

B. Appearance
1.    Power jack (mini USB type)
2.    Power switch (Off/NAV/5Hz)
3.    Battery status LED (Red/Green)
4.    Bluetooth status LED (Blue)
5.    GPS status LED (Orange)
6.    Internal antenna







................................................................................................................................................................................................................
www.Qstarz .com





English



1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Qstarz BT-Q818X

Inhaltszusammenfassung für Qstarz BT-Q818X

  • Seite 1                     B. Appearance  1.    Power jack (mini USB type)    2.    Power switch (Off/NAV/5Hz)  3.    Battery status LED (Red/Green)    4.    Bluetooth status LED (Blue)    5.    GPS status LED (Orange)    6.    Internal antenna                ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...

  • Seite 2: Battery Installation

    C‐1 Put Battery in place:    Press the PUSH button on the bottom side  of the unit (1) and pull out the battery cover. Insert battery in the  unit (2) and put battery cover on to the cabinet (3), then push down  and force it forward to fit firmly (4).  C‐2 Take Battery out:    Press the PUSH button on the bottom side of  the unit (1) and pull out the battery cover (2). Then take out the  battery from the unit (3).    D. Charging your battery    For the first time using the BT‐Q818X,  please charge battery until it is fully  charged. Take the power cable and  connect it to the power jack (mini  USB type) and recharge through  travel charger or car cigarette  adaptor. This will begin to charge the battery. Charging time is 3 hour  typically.  ‐ When the Power LED is Red, battery power is low status. Please  recharge.  ‐ When the Power LED is Green, the battery is under charging mode.  ‐ When the Power LED is off, the battery is fully charged.    E. Start to use    E‐1    Activate the Bluetooth function in your PDA/Smart phone or  PC  Before activating the Bluetooth function in your PDA/PC, please  switch on BT‐Q818X Receiver for paring and check if your device is  equipped with Bluetooth function. If not, you may need to acquire an  optional CF/SD Bluetooth card or Bluetooth dongle.    ......................................  www.Qstarz.com...
  • Seite 3 E‐3    Check the Serial Port in Bluetooth Setting  After complete pairing with the Receiver, please click “Serial Port” to  confirm the assigned COM port. If you use PDA/PC to pair the GPS  Receiver, please check “Outbound COM port”.  E‐4    Activate G‐Mouse function via USB connection  1. Install the USB Driver (Only support Microsoft Windows XP / Vista)  2. Connect BT‐Q818X with your PC  3. Check the COM port no. your PC is assigned for BT‐Q818X  Go to <Start> \ <Settings> \ <Panel Control> \ <Performance and  Maintenance> \ <System> and Select <Hardware> tab and then click  <Device Manager>. Expand the <Ports (COM & LPT)> and check “GPS  USB Serial Interface Driver” to see which COM port is for BT‐Q818X.  E‐5    Set correct Serial Port in your map software  Activate your navigation software and make sure to select the  correct “Serial Port”.    NOTE 1: In the map software such as TomTom, you might need to  change preference and set “Other Bluetooth GPS” according  to PDA/phone model. In some case please consult map  software company to vary the setting if you have issue on  positioning.    NOTE 2: There might be specific setting requirement per navigation  software. Such as Tomtom, please delete other GPS settings  under Tomtom software, and keep one only.  E‐6    Switch off the Bluetooth function  Switch off GPS function in your PDA/Smart phone/PC, then the  Bluetooth connection will be disconnected automatically. Then put  BT‐Q818X power switch to “OFF” position.    ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 4 English  ……………………………………………………………………………………………………………………………………………………………………………………….    F. Switch to eXtreme 5Hz sports mode and activate  A‐GPS by QstarzGpsView software application    To activate these two functions, an USB cable and driver installation  are needed. Please prepare an USB cable and install the driver.  Driver could be downloaded from our website:  www.qstarz.com    1. Connect BT‐Q818X with your PC by mini‐USB cable.  2. Switch BT‐Q818X on.  3. Execute QstarzGpsView.exe from Driver CD  “Tools\QstarzGpsView.exe”.  4. Select COM port (To find the valid com port, please go to <Device  Manager> and expand the <Ports (COM & LPT)> and check “GPS USB  115200 Serial Interface Driver”) and set the baud rate to  .  5. Click On button to establish the communication between  BT‐Q818X and your PC. If the connection is successful, the NMEA  stream will keep showing.  6. Click Setup tab, and you can change to eXtreme Sport mode under  Fix Update Rate. The higher number means the device can bear  extremer environment. After select an update rate, click Set to save  the setting.  7. Click Update button under AGPS to update the almanac data. The  program will connect to assistance server and download almanac  data automatically. You can also check the effective period of AGPS  by clicking Query. Clear almanac data by clicking Reset.    Note1: A‐GPS can boost GPS warm start speed to always lower than  15sec fix after the first fix. The A‐GPS efficiency will decrease  when time goes by. If it expires, you would have to download  almanac data again or delete it because the acceleration  efficiency of fix will become totally ineffective.  ......................................  www.Qstarz.com...
  • Seite 5 Flash per 2 sec.:  Bluetooth connected  Not  Bluetooth  GPS not  and transmitting Mode  connected  (Blue)  powered  Flash per 5 sec.: Power  /Pairing  saving mode  Detecting  Satellite,  GPS  GPS position is fixed,  GPS not  GPS  (Orange)  Navigation  powered  position  not fix    G‐2    GPS Features  1. Baud Rate: 115,200 bps / Datum: WGS‐84; Hot/Warm/Cold Start:  1/33/35 sec. (averaged)  2. 66‐channel Bluetooth GPS Receiver with super high sensitivity at  ‐165dBm  3. Bluetooth Version: V1.2 / SPP profile / Class 2 with 10 meters in  open space  4. Low power consumption, built‐in rechargeable Lithium battery (up  to 42 hrs after fully charged)  5. Size: 72.2 (L) X 46.5 (W) X 20 (H) mm / Weight: 64.7g (battery  included)  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...

  • Seite 6: Troubleshooting

    Can not turn  Install BT‐Q818X  Install BT‐Q818X  on the  incompletely or the COM  completely or stop  COM port  port of the device is being  other device that is  used  being used.  Can not find  Poor connection  Re‐Start PDA or PC  out  and re‐install  BT‐Q818X  software.  No Signal  No action for few minutes  Close the application    may cause the Pocket PC  and execute it again    enter power saving mode.  to re‐open the COM  It may close the COM port  port.  at the same time.    No Signal  Weak or no GPS signal  Go outdoors to  when using BT‐Q818X  improve the poor  indoor  GPS signal.  ......................................  www.Qstarz.com...
  • Seite 7 1.                                  2.                                  3.(Optional)                                    B. Äußeres  1. Stromanschluss (Mini‐USB)  2. Modusschalter (OFF/NAV/5Hz)  3. Battery status LED (Rot/ Grün)      4. Bluetooth status LED (Blau)    5. GPS status LED (Orange)  6. Internal antenna                  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...

  • Seite 8: Akku Einlegen

    C. Akku einlegen    C‐1 Akku in das Gerät einlegen:    Drücken Sie die PUSH‐Taste an der  Unterseite des Geräte und nehmen Sie den Akkufachdeckel ab. Legen  Sie den Akku in das Gerät ein, setzen Sie den Akkufachdeckel wieder  auf und drücken Sie den Deckel mit etwas Kraft hinab und etwas  nach vorne, bis er fest sitzt.  C‐2 Akku entnehmen:    Drücken Sie die PUSH‐Taste an der  Unterseite des Geräte und nehmen Sie den Akkufachdeckel ab.  Nehmen Sie den Akku aus dem Gerät.    D. Akku aufladen  Bevor Sie den BT‐Q818X zum ersten  Mal benutzen, laden Sie den Akku bitte  vollständig auf. Verbinden Sie das  Stromversorgungskabel mit dem  Stromanschluss (Mini‐USB) des Gerätes  und laden Sie das Gerät über  USB‐Kabel, Reiseladegerät oder  Zigarettenanzünderadapter auf. Der Akku wird nun geladen. Die  Ladezeit liegt gewöhnlich bei etwa einer Stunde  ‐ Wenn die Betriebsanzeige‐LED rot leuchtet, ist der Akku fast  entladen. Bitte aufladen.  ‐ Wenn die Betriebsanzeige‐LED grün leuchtet, wird der Akku gerade  geladen.  ‐ Sobald die Betriebsanzeige‐LED aus leuchtet, ist der Akku komplett  aufgeladen.    E. Anwendung  E‐1    Aktivieren Sie die Bluetooth‐Funktionalität Ihres  PDAs/Smartphones oder PCs  Schalten Sie den BT‐Q818X ein und koppeln Sie ihn mit dem Gerät.  ......................................  www.Qstarz.com...
  • Seite 9 DEUTSH   ……………………………………………………………………………………………………………………………………………………………………………………….    Falls die Kopplung fehlschlagen sollte, ist das Gerät eventuell nicht  mit der geeigneten Bluetooth‐Funktionalität ausgestattet. In diesem  Fall sollten Sie eine optionale Bluetooth‐Karte (CF/SD) oder ein  Bluetooth‐Dongle erwerben.  HINWEIS: Bei der ersten Kopplung verwenden Sie bitte den  voreingestellten Code „0000“.  E‐2    Verknüpfung im Bluetooth Manager‐Fenster automatisch  anlegen  Nach abgeschlossener Kopplung wird ein Schnellverbindungsgerät  „Qstarz GPS“ im Bluetooth Manager angelegt. Beim nächsten Einsatz  können Sie zur Verbindung mit Ihrem Bluetooth‐GPS‐Empfänger  einfach darauf klicken.  E‐3    Seriellen Port in den Bluetooth‐Einstellungen prüfen  Nachdem die Kopplung mit dem Empfänger abgeschlossen wurde,  klicken Sie zur Bestätigung des zugewiesenen COM‐Ports bitte auf  „Serieller Port“. Wenn Sie den GPS‐Empfänger mit einem PDA oder  PC koppeln, markieren/überprüfen Sie bitte „Ausgehender  COM‐Port“.  E‐4    Aktivieren der G‐Mausfunktion über die USB‐Verbindung    1. USB‐Treiber installieren (nur unter Microsoft Windows XP / Vista  unterstützt)  2. BT‐Q818X an den PC anschließen  3. Prüfen Sie die Nummer des COM‐Ports, über den Ihr PC mit dem  BT‐Q818X kommuniziert  Rufen Sie <Start> ‐ <Systemsteuerung> ‐ <Leistung und Wartung> ‐  <System> auf. Klicken Sie auf das Register „Hardware“, klicken Sie  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 10 DEUTSH  ……………………………………………………………………………………………………………………………………………………………………………………….    dann auf „Geräte‐Manager“. Klicken Sie auf das Pluszeichen vor  <Anschlüsse (COM und LPT)>, doppelklicken Sie auf „GPS USB Serial  Interface Driver“ und schauen Sie nach, welcher COM‐Port für den  BT‐Q818X eingesetzt wird.  E‐5    Richtigen seriellen Port in Ihrer Kartensoftware einstellen  Starten Sie Ihre Navigationssoftware und wählen Sie den richtigen  „seriellen Port“ aus.  HINWEIS 1: Wenn Sie eine Kartensoftware wie TomTom benutzen,  müssen Sie eventuell einige Voreinstellungen ändern und  je nach PDA‐ oder Telefonmodell „Anderes  Bluetooth‐GPS“ wählen. Falls es dennoch zu Problemen  bei der Positionsbestimmung kommen sollte, wenden Sie  sich bitte an den Hersteller der Kartensoftware.  HINWEIS 2: Je nach Navigationssoftware können bestimmte  Einstellungen erforderlich sein. Bei TomTom löschen Sie  bitte sämtliche anderen GPS‐Einstellungen in der  TomTom‐Software bis auf die aktuelle.  E‐6    Bluetooth‐Funktionalität abschalten  Schalten Sie zunächst die GPS‐Funktion Ihre PDAs, Smartphones oder  PCs aus; die Bluetooth‐Verbindung wird automatisch getrennt.  Bringen Sie dann den Betriebsschalter Ihres BT‐Q818X in die  „OFF“‐Position.    F. Mit der QstarzGpsView‐Software in den eXtreme  5 Hz‐Sportmodus umschalten und A‐GPS aktivieren.  Zum Aktivieren dieser beiden Funktionen benötigen Sie ein  ......................................  www.Qstarz.com...
  • Seite 11 USB‐Kabel und müssen einen Treiber installieren. Bitte bereiten Sie  ein USB‐Kabel vor und installieren Sie den Treiber.  Den Treiber können Sie von unserer Website herunterladen: www.qstarz.com    1. Schließen Sie den BT‐Q818X über ein Mini‐USB‐Kabel an den PC  an.  2. Schalten Sie den witch BT‐Q818X ein.  3. Führen Sie die Datei QstarzGpsView.exe auf der Treiber‐CD  (“Tools\QstarzGpsView.exe”) aus.  4. Wählen Sie den COM‐Port und stellen Sie die Baudrate auf  115.200  ein. (Zum Bestimmen eines gültigen COM‐Ports rufen Sie  den <Geräte‐Manager> auf, erweitern den Eintrag <Anschlüsse (COM  & LPT)> und überprüfen „GPS USB Serial Interface Driver“.) 5. Bauen Sie die Verbindung zwischen BT‐Q818X und Ihrem PC durch  Anklicken der On (Ein)‐Schaltfläche auf. Bei erfolgreicher Verbindung  wird der NMEA‐Strom angezeigt. 6. Klicken Sie auf das Register Setup (Einstellungen); hier können Sie  unter Fix Update Rate (Aktualisierungsrate fixieren) den eXtreme  Sport‐Modus einstellen. Je extremer die Einsatzbedingungen, desto  höher die Zahl. Wählen Sie eine Aktualisierungsrate, klicken Sie  anschließend zum Speichern der Einstellung auf Set (Festlegen). 7. Zum Aktualisieren der Almanach‐Daten klicken Sie auf die Update  (Aktualisieren)‐Schaltfläche. Das Programm verbindet sich mit einem  speziellen Server und lädt die Almanach‐Daten automatisch herunter.  Sie können die AGPS‐Effektivität durch Anklicken der Query  (Abfrage)-Schaltfläche prüfen. Mit der Reset  (Rücksetzen)‐Schaltfläche löschen Sie die Almanach‐Daten.  HINWEIS 1: A‐GPS kann die Warm‐Start‐Geschwindigkeit erhöhen.  Nach dem erstmaligen Bestimmen der Position benötigt  die nächste Positionsbestimmung weniger als 15  Sekunden. Die A‐GPS‐Effizienz nimmt im Laufe der Zeit  ab. Sie müssen erneut Almanac‐Daten downloaden, um  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 12 Einmal in 2 Sekunden:  Bluetooth‐Verbindun Nicht  Bluetooth  Kein  g besteht  verbunden/Kop (blau)  GPS‐Betrieb    Einmal in 5 Sekunden:  peln  Energiesparmodus  Satellitensuche,  GPS  GPS‐Position  Kein  GPS‐Position    (orange)  bestimmt, Navigation  GPS‐Betrieb  nicht bestimmt    G‐2    GPS‐Merkmale  1. Baudrate: 115.200 bps / Datum: WGS‐84; Heiß‐/Warm‐/Kaltstart:  1/33/35 Sek. (durchschnittlich)  2. Bluetooth‐GPS‐Empfänger, 66 Kanäle, extrem hohe  Empfindlichkeit: ‐165 dBm  3. Bluetooth‐Version: V1.2 / SPP‐Profil / Klasse 2, 10 Meter bei freier  Sicht  4. Geringer Stromverbrauch, integrierter Lithium‐Akku (bis 42  Betriebsstunden bei voller Aufladung)  5. Abmessungen: 72,2 (L) x 46,5 (B) x 20 (H) mm / Gewicht: 64,7 g  (einschließlich Akku)  ......................................  www.Qstarz.com...

  • Seite 13: Problemlösung

    GPS‐Signalempfang an der  BT‐Q818X einen  Timer läuft  aktuellen Position des  Platz mit freier Sicht  jedoch  BT‐Q818X  zum Himmel.  Installieren Sie den  BT‐Q818X‐Installation  COM‐Port lässt  BT‐Q818X  unvollständig oder  sich nicht  vollständig oder  COM‐Port des Gerätes  aktivieren  stoppen Sie das  bereits belegt  andere Gerät.  Pocket PCs können nach  Schließen Sie die  einigen Minuten  Anwendung und  Kein Signal  Inaktivität in den  führen Sie diese    Energiesparmodus  zum erneuten    wechseln. Dabei wird  Öffnen des  eventuell auch der  COM‐Ports noch  COM‐Port geschlossen.  einmal aus.  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 14 1.                                  2.                                  3.(Optional)                                  B. Appearance    1. Conector de alimentación (tipo Mini‐USB)  2. Conmutador de modo (OFF/NAV/5Hz)  3. LED de estado de la batería (verde/rojo)  4. LED de estado Bluetooth (azul)  5. LED de estado GPS (naranja)  6. Antena interna                  ......................................  www.Qstarz.com...

  • Seite 15: Instalación De La Batería

    C‐1 Inserte la batería en su lugar:    presione el botón PULSAR  situado en la parte inferior de la unidad y extraiga la tapa de la  batería. Inserte la batería en la unidad y vuelva a colocar la tapa en  su lugar; a continuación, presiónela hacia abajo forzándola  ligeramente hacia delante para que quede perfectamente ajustada.    C‐2 Extraiga la batería:    presione el botón PULSAR situado en la  parte inferior de la unidad y extraiga la tapa de la batería. A  continuación, extraiga la batería de la unidad.      D. Cargar la batería  Cargue completamente la batería  cuando vaya a utilizar el dispositivo  BT‐Q818X. Enchufe el cable de  alimentación al conector de  alimentación (tipo mini USB) y  realice la recarga a través del  cargador de viaje o del adaptador  del encendedor de cigarrillos. De este modo la batería comenzará a  cargarse. El tiempo de carga es de 3 horas.  ‐ Si el color del LED de alimentación es rojo, la carga de la batería es  baja. Recárguela.  ‐ Si el color del LED de alimentación es verde, la batería se encuentra  en el modo de carga.  ‐ Si el LED de alimentación es apagar, la batería se habrá cargado  completamente.    E. Empezar a utilizar el dispositivo  E‐1    Activar la función Bluetooth en la PDA, en el teléfono o en su  PC  Encienda el receptor BT‐Q818X para iniciar el proceso de asociación y  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 16 ESPAÑOL  ……………………………………………………………………………………………………………………………………………………………………………………….    compruebe si el dispositivo cuenta con la función Bluetooth. Si no  cuenta con dicha función, tendrá que adquirir la tarjeta Bluetooth  CF/SD opcional o la base de conexión Bluetooth.    NOTA: puede que necesite el código la primera vez que realice la  asociación. Dicho código es “0000”.  E‐2    Crear automáticamente un acceso directo en la ventana del  administrador Bluetooth  Una vez realizada la asociación, el sistema buscará un dispositivo de  conexión rápida “Qstarz GPS” en el administrador Bluetooth. Para  utilizarlo, solamente tendrá que hacer clic en él para conectarse a  este receptor GPS Bluetooth.  E‐3    Comprobar el puerto serie en la configuración Bluetooth  Una vez completada la asociación con el receptor, haga clic en  “Puerto serie” para confirmar el puerto COM asignado. Si utiliza la  PDA o su PC para asociar el receptor GPS, active la opción “Puerto  COM saliente”.  E‐4    Activar la función G‐Mouse por medio de la conexión USB  1. Instalar el controlador USB (sólo compatible con Microsoft  Windows XP y Vista)  2. Conecte la unidad BT‐Q818X a su PC  3. Compruebe el número de puerto COM de su PC que está asignado  a la unidad BT‐Q818X  Vaya a <Start> (Inicio) \ <Settings> (Configuración) \ <Panel Control>  (Panel de control) \ <Performance and Maintenance> (Rendimiento y  mantenimiento) / <System> (Sistema). Seleccione la ficha  <Hardware> y, a continuación, haga clic en <Device Manager>  (Administrador de dispositivos). Expanda el nodo <Ports (COM &  ......................................  www.Qstarz.com...
  • Seite 17 ……………………………………………………………………………………………………………………………………………………………………………………….    LPT)> (Puertos (COM y LPT)) y compruebe la opción “GPS USB Serial  Interface Driver” (Controlador CP210x USB a UART Bridge) para ver  qué puerto COM está asignado a la unidad BT‐Q818X.  E‐5    Establecer el puerto serie correcto en el software cartográfico  Active el software de navegación y asegúrese de seleccionar el  puerto serie correcto en “Puerto serie”.    NOTA 1: en el software cartográfico (como TomTom) puede que  tenga que cambiar las preferencias y establecer la opción “Otro GPS  Bluetooth” conforme al modelo de teléfono o la PDA. En cualquier  caso, consulte a la compañía del software cartográfico para variar la  configuración si tiene problemas con el posicionamiento.  NOTA 2: puede haber requisitos de configuración específicos según  el software de navegación. En el caso de Tomtom, elimine las  configuraciones GPS en el software Tomtom y mantenga solamente  una.  E‐6    Desactivar la función Bluetooth  Desactive la función GPS de la PDA, el teléfono y su PC. Una vez  hecho esto, la conexión Bluetooth se desconectará automáticamente.  Seguidamente, coloque el conmutador de alimentación del  dispositivo BT‐Q818X en la posición de apagado.    F. Cambiar al modo eXtreme Sport de 5Hz y activar  el A‐GPS mediante la aplicación de software  QstarzGpsView  Para activar estas dos funciones serán necesarios un cable USB y la  instalación de un controlador. Por favor, prepare un cable USB e  instale el controlador.  El controlador puede ser descargado de nuestro sitio Web:  www.qstarz.com    ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 18   1. Conecte el BT‐Q818X con su PC mediante el cable mini‐USB.  2. Encienda el BT‐Q818X.  3. Ejecute QstarzGpsView.exe desde el CD del Controlador  “Tools\QstarzGpsView.exe”.  4. Seleccione el puerto COM (Para encontrar el puerto COM válido,  por favor, diríjase a <Administrador de Dispositivos> y expanda el  <Puertos (COM & LPT)> y marque “Controlador GPS de Interfaz de  115200 Serie USB”) y configure la velocidad en baudios a  .  5. Haga clic en el botón On (Encendido) para establecer    la  comunicación entre el BT‐Q818X y su PC. Si la conexión se realiza con  éxito, continuará apareciendo la corriente NMEA.  6. Haga clic en la pestaña Setup (Configuración), y podrá cambiar al  modo eXtreme Sport en Fix Update Rate (Establecer la Velocidad de  Actualización). Un número más alto significa que un dispositivo  puede soportar condiciones más extremas. Tras seleccionar una  velocidad de actualización, haga clic en Set (Configurar) para guardar  la configuración.  7. Haga clic en el botón Update (Actualizar) en AGPS para actualizar  los datos del almanaque. El programa se conectará al servidor  asistente y descargará los datos del almanaque automáticamente.  También puede comprobar el período de eficacia del AGPS hacienda  clic en Query (Consulta). Elimine los datos del almanaque haciendo  clic en Reset (Restablecer).  NOTA 1: El A‐GPS puede acelerar la velocidad de inicio en caliente  del GPS para que sea siempre inferior a 15 segundos tras el  primer ajuste. La eficacia del A‐GPS disminuirá a medida  que pase el tiempo. Si expira, deberá descargar de nuevo  los datos del almanaque porque la eficacia de aceleración  del ajuste se volverá totalmente ineficaz.  NOTA 2: Por favor, no actualice los datos del almanaque a través de  una interfaz Bluetooth.      ......................................  www.Qstarz.com...
  • Seite 19 (rojo)  2  veces por segundo:  conexión Bluetooth y  Bluetooth  modo de transmisión  No conectado/  GPS no  (azul)  5 veces por segundo:  Asociación  alimentado  modo de ahorro de  energía  Detectando el  posición GPS fijada,  satélite,  GPS no  GPS (naranja)  navegación  posición GPS no  alimentado  fijada      G‐2 Funciones GPS  1. Tasa de baudios: 115.200 bps / Datos: WGS‐84. Inicio en caliente,  templado y caliente: 1, 33 y 35 s (promedio)  2. Receptor GPS Bluetooth de 66 canales con sensibilidad superalta a  ‐165 dBm  3. Versión Bluetooth: V1.2. Perfil SPP. Clase 2 con un alcance de 10  metros en espacio abierto  4. Bajo consumo de energía, batería de litio recargable integrada  (hasta 42 horas con carga completa)  5. Tamaño: 72,2 (LA) x 46,5 (AN) x 20 (AL) mm. Peso: 64,7 g (batería  incluida)    ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...

  • Seite 20: Solucionar Problemas

    El dispositivo BT‐Q818X  BT‐Q818X  No se puede  no está instalado  completamente o  activar el  completamente o el  detenga otros  puerto COM  puerto COM del mismo  dispositivos que  está en uso.  estén en uso.  Si no se realiza ninguna  acción durante unos  minutos el dispositivo  Cierre la aplicación y  No hay señal  Pocket PC puede entrar  ejecútela de nuevo    en el modo de ahorro  para reabrir el    de energía. En este  puerto COM.  caso, puede cerrar el    puerto COM al mismo  tiempo.                  ......................................  www.Qstarz.com...
  • Seite 21 1.                                  2.                                  3.(Optional)                                    B. Appearance    1. Plot (type mini USB)  2. Commutateur de mode (OFF/NAV/5Hz)  3. DEL d’état de la batterie (rouge/verte)    4. DEL d’état du Bluetooth (bleue)    5. DEL d’état du GPS (orange)  6. Antenne interne              ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...

  • Seite 22: Installation De La Batterie

    C‐1 Mettre la batterie en place :    Appuyez sur le bouton PUSH  (POUSSER) situé sur le côté inférieur de l’appareil et tirez le  couvercle du compartiment à batterie. Insérez la batterie dans  l’appareil et replacez le couvercle du compartiment à batterie sur le  boîtier, puis poussez vers le bas et forcez vers l’avant pour l’ajuster.  C‐2 Retirer la batterie :    Appuyez sur le bouton PUSH (POUSSER)  situé sur le côté inférieur de l’appareil et tirez le couvercle du  compartiment à batterie. Retirez ensuite la batterie de l’appareil.      D. Chargement de votre  batterie  Lors de la première utilisation du  BT‐Q818X, veuillez charger la batterie  complètement. Prenez le cordon  d’alimentation et branchez‐le à la  prise (type mini USB), puis rechargez  la batterie au moyen du chargeur de  voyage ou de l’allume‐cigare de la voiture. Cela déclenchera le  chargement de la batterie. Le temps de chargement est  généralement de 1 heures.    ‐ Quand la DEL d’alimentation est rouge, la batterie est faible.  Veuillez la recharger.  ‐ Quand la DEL d’alimentation est verte, la batterie est en mode  chargement.  ‐ Quand la DEL d’alimentation est off, la batterie est complètement  chargée.    E. Commencer l’utilisation  E‐1    Activez la fonction Bluetooth de votre PDA/Smart phone ou  PC  ......................................  www.Qstarz.com...
  • Seite 23 Veuillez basculer vers le récepteur BT‐Q818X pour l’appariement et  vérifiez si votre périphérique est équipé de la fonction Bluetooth. Si  ce n’est pas le cas, vous pourriez être amené à acquérir une carte  Bluetooth CF/SD ou une clé électronique Bluetooth en option.    REMARQUE : Le code est « 0000 » en cas de besoin pour le premier  appariement.  E‐2    Créer automatiquement un raccourci dans la fenêtre du  Gestionnaire Bluetooth  Une fois l’appariement terminé, le système cherchera un  périphérique de connexion rapide « Qstarz GPS » dans le  Gestionnaire Bluetooth. Pour les utilisations ultérieures, il vous suffit  de cliquer dessus pour vous connecter à ce récepteur GPS Bluetooth.  E‐3    Cocher le port série dans la configuration Bluetooth  Après appariement complet avec le récepteur, veuillez cliquer sur  « Port série » pour confirmer le port COM assigné. Si vous utilisez le  PDA/PC pour apparier le récepteur GPS, veuillez cocher « Port COM  de sortie ».  E‐4    Activer la fonction G‐Mouse via la connexion USB    1. Installer le pilote USB (ne prend en charge que Microsoft  Windows XP/Vista)  2. Branchez le BT‐Q818X sur votre PC via le câble mini‐USB et allumez  le BT‐Q818X.  3. Vérifiez le n  de port COM auquel votre PC est affecté pour le  BT‐Q818X  Allez à <Démarrer>/<Paramètres>/<Panneau de  configuration>/<Rendement et entretien>/<Système>. Sélectionnez  l’onglet <Matériel>, puis cliquez sur <Gestionnaire des  périphériques>. Détailler les <Ports (COM et LPT)> et cochez « GPS  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 24 FRANÇAIS  ……………………………………………………………………………………………………………………………………………………………………………………….    USB Serial Interface Driver » pour voir quel port COM correspond au  BT‐Q818X.  E‐5    Définir le bon port série dans votre logiciel de mappage  Activez votre logiciel de navigation et assurez‐vous de sélectionner le  bon « Port série ».    REMARQUE 1 : Dans le logiciel de mappage tel que TomTom, vous  pourriez être amené à modifier la préférence et à  définir « Autre GPS Bluetooth » conformément au  modèle de PDA/téléphone. Dans ce cas, veuillez  consulter le fabricant de logiciels de mappage pour  varier la configuration si vous avez des problèmes de  positionnement.  REMARQUE 2 : Il pourrait y avoir des exigences de configuration  propres au logiciel de navigation. Dans le cas de  TomTom, veuillez supprimer les autres paramètres  GPS dans le logiciel TomTom et n’en garder qu’un.  E‐6    Désactiver la fonction Bluetooth  Désactiver la fonction GPS de votre PDA/téléphone intelligent/PC  pour que la connexion Bluetooth soit automatiquement déconnectée.  Mettez ensuite le commutateur BT‐Q818X en position « ARRET ».    F. Passez en mode sport eXtreme 5Hz et activez  l’application A‐GPS de QstarzGpsView  Pour activer ces deux fonctions, un câble USB et l’installation d’un  pilote sont requis. Veuillez préparer le câble USB et installer le pilote.  Le pilote peut être téléchargé depuis notre site Internet :  www.qstarz.com    1. Reliez le BT‐Q818X à votre ordinateur à l’aide du mini‐câble USB.  2. Allumez votre BT‐Q818X.  ......................................  www.Qstarz.com...
  • Seite 25 FRANÇAIS   ……………………………………………………………………………………………………………………………………………………………………………………….    3. Exécutez le fichier QstarzGpsView.exe se trouvant sur le CD du  pilote à l’adresse “Tools\QstarzGpsView.exe”.  4. Sélectionnez le port COM (Pour trouver un port COM valide,  ouvrez le <Gestionnaire de périphériques> et déroulez la section  <Ports (COM & LPT)> puis vérifiez “GPS USB Serial Interface Driver”  (Pilote interface série GPS USB) et réglez le débit en bauds sur  115200 .  5. Cliquez sur le bouton On afin d’établir la communication entre le  BT‐Q818X et votre PC. Si la connexion est réussie, le flux NMEA  restera affiché.  6. Cliquez sur l’onglet Setup (Réglage), et vous pourrez passer en  mode eXtreme Sport sous l’option Fix Update Rate (Fréquence de  mise à jour). Plus la valeur est élevée, plus l’appareil peut faire face  aux situations extrêmes. Une fois la fréquence de mise à jour  spécifiée, cliquez sur le bouton Set (Appliquer) afin de sauvegarder  ce réglage.  7. Cliquez sur le bouton Update (Mise à jour) sous AGPS pour mettre  à jour les données de l’almanach. Le programme accédera  automatiquement au serveur d’assistance et téléchargera les  données de l’almanach. Vous pouvez également vérifier la période  d’efficacité AGPS en cliquant sur Query (Interroger). Effacez les  données de l’almanach en cliquant sur Reset (Réinitialiser).  REMARQUE 1: A‐GPS permet d’optimiser le démarrage à chaud du  GPS à un temps toujours inférieur à 15sec après le  premier démarrage. L’efficacité de l’A‐GPS diminue au  fil du temps. Une fois expiré, il vous faudra à nouveau  télécharger les données d’almanach car autrement  l’accélération au démarrage serait totalement  inefficace.  REMARQUE 2: Veuillez ne pas actualiser les données d’almanach via  interface Bluetooth.    ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 26 Clignotement toutes  les 2 secondes:  Bluetooth connecté et  Non  Bluetooth  GPS non  mode transmission  connecté/appa (Bleue)  alimenté  Clignotement toutes  riement  les 5 secondes: mode  économie d’énergie  Satellite de  Position GPS fixe,  détection,  GPS non  GPS (Orange)  navigation  position GPS  alimenté  non fixe      G‐2 Caractéristiques du GPS    1. Débit en bauds : 115,200 bits/seconde ; Donnée : WGS‐84 ;  Démarrage chaud/tiède/froid : 1/33/35 sec. (en moyenne)  2. Récepteur GPS Bluetooth 66 canaux avec hypersensibilité à  ‐165 dBm  3. Version Bluetooth : V1.2/Profil SPP/Classe 2 avec 10 mètres en  espace ouvert  4. Faible consommation d’énergie, batterie au lithium rechargeable  intégrée (jusqu’à 42 heures après chargement complet)  5. Taille : 72,2 (L) X 46,5 (l) X 20 (h) mm/Poids : 64,7 g (avec batterie)    ......................................  www.Qstarz.com...

  • Seite 27: Dépannage

    Installer le BT‐Q818X  Impossible  Installation du BT‐Q818X  complètement ou  d’activer le  incomplète ou port COM  arrêter l’autre  port COM  du périphérique utilisé.  périphérique utilisé.  L’absence d’action pendant  Fermer l’application  quelques minutes peut  Aucun signal  et l’exécuter de  entraîner la mise en veille    nouveau pour  du PC de poche. Il pourrait    rouvrir le port COM.  désactiver le port COM en    même temps.                            ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 28 1.                                  2.                                  3.(Optional)                                    B. Aspetto  1. Connettore alimentazione (tipo USB mini)  2. Interruttore modalità (OFF/NAV/5Hz)  3. LED di stato batteria (rosso/verde)    4. LED di stato Bluetooth (blue)    5. LED di stato GPS (arancione)  7. Antenna interna  alimentazione ausiliaria)                ......................................  www.Qstarz.com...

  • Seite 29: Installazione Della Batteria

    C. Installazione della batteria    C‐1 Installare la batteria: Premere il tasto PUSH sulla parte inferiore  dell’unità ed estrarre il coperchio dello scomparto batterie. Inserire  la batteria nell’unità e rimettere il coperchio dello scomparto, poi  premerlo e spingerlo con fermezza.    C‐2 Rimuovere la batteria: Premere il tasto PUSH sulla parte  inferiore dell'unità ed estrarre il coperchio dello scomparto batterie.  Estrarre la batteria dall’unità.    D. Caricamento della batteria  La prima volta che si usa il BT‐Q818X,  caricare completamente la batteria.  Collegare il cavo di alimentazione  all’apposito jack (di tipo mini USB) ed  effettuare la ricarica tramite un  trasformatore da viaggio o un  adattatore per accendisigari. La  ricarica in genere richiede 3 ore.  ‐ Quando il LED dell’alimentazione è rosso, la    batteria è scarica. Ricaricare.  ‐ Quando il LED dell’alimentazione è verde, la batteria è in carica.  ‐ Quando il LED dell’alimentazione è off, la batteria è completamente    carica.    E. Uso  E‐1    Attivazione della funzione Bluetooth su PDA/Smartphone o PC  Accendere il ricevitore BT‐Q818X per l’associazione e verificare che il  proprio dispositivo sia dotato di funzione Bluetooth. In caso negativo,  è necessario acquistare una scheda Bluetooth CF/SD o un dongle  Bluetooth.    ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 30 ITALIANO  ……………………………………………………………………………………………………………………………………………………………………………………….    NOTA BENE: Al primo avvio per    l'associazione sarà necessario il  codice "0000".    E‐2    Creazione automatica di un collegamento nella finestra  Bluetooth Manager    Una volta completata l’associazione, il sistema troverà un dispositivo  di connessione rapida “Qstarz GPS” in Bluetooth Manager. Per gli    usi successivi basterà selezionarlo per collegarsi al ricevitore GPS  Bluetooth (per i dispositivi con funzione di associazione automatica  sarà sufficiente abilitare la suddetta funzione che permetterà il  riconoscimento automatico del ricevitore GPS) .    E‐3    Verificare la porta seriale nelle impostazioni Bluetooth  Una volta completata l’associazione con il ricevitore, selezionare la  “Porta seriale” per confermare la porta COM assegnata. Per  l’associazione con un PDA/PC, selezionare “Porta COM in uscita”.  E‐4    Attivare la funzione G‐Mouse tramite connessione USB  1. Installare il driver USB (supporta solo Microsoft Windows XP /  Vista)  2. Collegare BT‐Q818X al PC  3. Controllare il numero di porta COM che il PC assegna a BT‐Q818X  Andare su <Start> \ <Settings> (Impostazioni) \ <Panel Control>  (Pannello di controllo) \ <Performance and Maintenance>  (Prestazioni e manutenzione) / <System> (Sistema). Selezionare la  scheda <Hardware> e poi fare clic su <Device Manager> (Gestione  periferiche). Espandere <Ports (COM & LPT)> (Porte (COM e LPT)) e  controllare “GPS USB Serial Interface Driver” per vedere quale porta ...
  • Seite 31                                 Beyond Navigation ITALIANO  ……………………………………………………………………………………………………………………………………………………………………………………….    E‐5 Impostazione della porta seriale corretta nel software delle  mappe  Attivare il software di navigazione ed accertarsi di selezionare la  porta seriale corretta.    NOTA 1: Nei software come TomTom, potrebbe essere necessario  cambiare la preferenza e impostare "Altro GPS Bluetooth" in  base al modello di PDA/telefono. Se si incontrassero  problemi di posizionamento, in alcuni casi può essere  necessario consultare l'azienda produttrice del software per  cambiare l'impostazione.    NOTA 2: Ogni software di navigazione potrebbe richiedere dei  requisiti di impostazione specifici. Ad esempio nel caso del  TomTom, bisogna eliminare le impostazioni GPS nel  software e lasciarne solo una.  E‐6 Disattivazione della funzione Bluetooth  Disattivare la funzione Bluetooth su PDA/Smartphone o PC,  dopodichè la connessione si interromperà automaticamente. Portare  l’interruttore di alimentazione di BT‐Q818X in posizione “OFF”.    F. Passare alla modalità sport eXtreme 5Hz e attivare  A‐GPS dall’applicazione software QstarzGpsView  Per attivare queste due funzioni, sono necessari un cavo USB e  l’installazione del driver. Preparare un cavo USB e installare il driver.  Il Driver può essere scaricato dal nostro sito Internet:  www.qstarz.com    1. Collegare il BT‐Q818X con PC tramite il cavo mini‐USB.  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 32 ITALIANO  ……………………………………………………………………………………………………………………………………………………………………………………….    2. Accendere il BT‐Q818X.  3. Eseguire QstarzGpsView.exe dal CD Driver  “Tools\QstarzGpsView.exe”.  4. Selezionare la porta COM (Per trovare una porta com valida,  andare su <Gestione dispositivo> ed ingrandire <Porte (COM & LPT)>  quindi selezionare “Driver Interfaccia seriale GPS USB”) e impostare il  115200 baud rate su  .  5. Fare clic sul pulsante On per stabilire una connessione tra il  BT‐Q818X e il PC. Una volta eseguita la connessione, verrà  visualizzato NMEA.  6. fare clic sulla scheda Setup (Impostazione), è possibile cambiare la  modalità sport eXtreme in Fix Update Rat (Intervallo di  aggiornamento fisso). Un numero alto indica che il dispositivo può  trasmettere in ambienti estremi. Una volta selezionato l’intervallo di  aggiornamento, fare clic su Set (Imposta) per salvare le impostazioni.  7. Fare clic su Update (Aggiorna) in AGPS per aggiornare i dati  dell’almanacco. Il programma si collegherà all’assistenza server e  scaricherà automaticamente i dati dell’almanacco. È anche possibile  selezionare il periodo di efficacia dell’AGPS facendo clic su Query  (Interroga). Cancellare i dati dell’almanacco facendo clic su Reset  (Ripristina).  NOTA 1: A‐GPS è in grado di ridurre il tempo per l’avvio warm del  GPS a meno di 15sec, fix dopo fix. L’efficienza dell’A‐GPS  diminuisce con il passare del tempo. In caso di scadenza, è  necessario scaricare di nuovo i dati dell’almanacco perché il  vantaggio conseguito nella riduzione dei tempi per il fix si  perde completamente.  NOTA 2: Non eseguire l’aggiornamento dei dati dell’almanacco  utilizzando l’interfaccia Bluetooth.  ......................................  www.Qstarz.com...
  • Seite 33 Non  GPS non  Bluetooth (blu)  trasmissione  collegato/  alimentato  Lampeggia ogni 5  associazione  sec.: modalità  risparmio  energetico  Rilevazione  del satellite  La posizione GPS è  in corso,  GPS non  GPS (arancione)  fissata, navigazione posizione  alimentato  GPS non  fissata    G‐2 Caratteristiche GPS    1. Velocità Baud: 115.200 bps / Dato: WGS‐84; Avvio Immediato /  Caldo / Freddo: 1/33/35 secondi (media)  2. Ricevitore GPS Bluetooth 66 canali con sensibilità altissima di  ‐165dBm  3. Versione Bluetooth: V1.2 / Profilo SPP / Classe 2 con 10 metri in  spazio aperto  4. Basso consumo energetico, batteria ricaricabile integrata agli ioni  di litio (fino a 42 ore operative quando completamente caricata)  5. Dimensioni: 72,2 (L) X 46,5 (P) X 20 (H) mm / Peso: 64,7g (batteria  inclusa)  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...

  • Seite 34: Risoluzione Dei Problemi

      il timer gira  Completare  Completare l’installazione  Impossibile  l’installazione del  del BT‐Q818X. La porta  attivare  BT‐Q818X, oppure  COM del dispositivo  la porta COM  scollegare il  potrebbe essere in uso.  dispositivo in uso.  Qualora si verificasse un  inutilizzo per alcuni minuti  pocket PC potrebbe  Chiudere  attivarsi la funzione di    l’applicazione e  Nessun  stand‐by per la modalità  riavviarla  segnale  di risparmio energetico.  nuovamente per  Allo stesso tempo,  riattivare la porta  potrebbe interrompere il  COM.  trasferimento dati    della  porta COM.    ......................................  www.Qstarz.com...
  • Seite 35 1.                                  2.                                  3.(Optional)                                  B. Opis zewnętrzny  1. Gniazdo zasilające i przesyłania danych (typ mini USB)  2. Przełącznik trybu pracy (OFF/NAV/5Hz)  3. Dioda LED stanu baterii (Czerwona/Zielona)    4. Dioda LED stanu Bluetooth (niebieska)    5. Dioda LED stanu GPS (Pomarańczowa)  6. Wbudowana antena                  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...

  • Seite 36: Instalacja Baterii

    (zwracając uwagę na polaryzację) i na powrót załóż pokrywę baterii,  przyciskając w stronę odbiornika do czasu zatrzaśnięcia.    C‐2 Wyjmowanie baterii: Naciśnij przycisk PUSH na spodzie  odbiornika, a następnie zdejmij pokrywę baterii. Możesz wyjąć  baterię z urządzenia.    D. Ładowanie baterii  Przed pierwszym użyciem BT‐Q818X  należy całkowicie naładować baterię.  W celu ładowania należy podłączyć  kabel zasilający z jednej strony do  wejścia w odbiorniku (typ mini USB )  z drugiej zaś albo do ładowarki  sieciowej 230V, albo ładowarki  samochodowej 42V. Proces  ładowania trwa zwykle ok. 3 godzin. Zaleca się jednak by pierwsze  ładowanie trwało ok.8 godz.  ‐ gdy dioda LED stanu baterii świeci w kolorze czerwonym, oznacza to  iż bateria rozładowuje się.    ‐ gdy dioda LED stanu baterii świeci w kolorze zielonym, oznacza to iż  bateria jest ładowana.    ‐ gdy dioda LED stanu baterii zasilanie wyłączone, oznacza to iż  bateria jest naładowana.    E. Korzystanie z odbiornika  E‐1    Uruchom  komunikację bluetooth w  swoim  PDA/telefonie  lub  PC  Proszę włączyć odbiornik BT‐Q818X w celu sparowania wcześniej  upewniając się czy PDA/telefon lub PC jest wyposażony w  ......................................  www.Qstarz.com...
  • Seite 37 Bluetooth    Po dokonaniu parowania, system w Menadżerze Bluetooth znajdzie  odbiornik jako “Qstarz GPS”. W celu użycia odbiornika (połączenia z  nim) wystarczy kliknąć jego ikonę w Menadżerze oraz wydać  polecenie POŁĄCZ.  E‐3    Sprawdź numer portu seryjnego COM przypisanego dla  odbiornika  Po sparowaniu, proszę kliknąć “Serial Port” by potwierdzić przyznanie  portu COM. Jeśli do parowania z odbiornikiem używany jest PDA/PC  to, proszę sprawdzić wychodzący port COM (Outbound COM port).  E‐4    Aktywacja funkcji G‐Mouse poprzez połączenie USB  1. Instalacja sterowniki USB (dla systemów ‐ Microsoft Windows XP /  Vista)  2. Podłączanie BT‐Q818X do komputera PC  3. Sprawdź jaki numer portu COM w komputerze PC został przypisany  dla BT‐Q818X  Przejdź do <Start> \ <Panel Sterowania>\ <System>. Wybierz  zakładkę <Sprzęt> a następnie kliknij przycisk <Menedżer urządzeń>.  Rozwiń drzewo <Porty (COM i LPT)> a następnie sprawdź ustawienia  portu COM dla “GPS USB Serial Interface Driver”‐ BT‐Q818X.  E‐5 Ustawienie właściwego portu seryjnego COM w  oprogramowaniu nawigacyjnym  Należy  uruchomić  oprogramowanie  nawigacyjne  i  sprawdzić  w  ustawieniach czy wybrany jest właściwy numer portu seryjnego COM  (Serial Port).    UWAGA 1: W oprogramowaniu nawigacyjnym takim jak TomTom,  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 38 UWAGA 2: W opgramowaniu nawigacyjnym mogą wystąpić  specjalne wymagania co do ustawień odbiornika (np.  TomTom dla PDA)  E‐6    Wyłączanie odbiornika  Przed  wyłączeniem  odbiornika  należy  wyłączyć  oprogramowanie  nawigacyjne oraz wyłączyć łączność bluetooth w palmtopie/telefonie.  Dopiero po tych czynnościach można wyłączyć odbiornik BT‐Q818X.    F. Należy przełączyć w tryb sportowy eXtreme 5Hz i  uaktywnić A‐GPS przy użyciu aplikacji  QstarzGpsView  Aby uaktywnić obie funkcje konieczny jest kabel USB oraz instalacja  sterownika. Należy przygotować kabel USB oraz zainstalować    sterownik. Sterownik można pobrać z naszej strony internetowej:  www.qstarz.com    1. BT‐Q818X należy podłączyć do komputera przy użyciu kabla  mini‐USB.  2. Następnie należy włączyć BT‐Q818X.  3. Z folderu „Tools\QstarzGpsView.exe” na płycie CD ze strownikami  należy uruchomić plik Execute QstarzGpsView.exe.  4. Następnie należy wybrać port COM (aby odszukać właściwy port,  należy przejść do <Menedżera urządzeń> I rozwinąć <Porty (COM i  LPT)> i sprawdzić „GPS USB Serial Interface Driver”) oraz ustawić  115200 prędkość transmisji na  .  ......................................  www.Qstarz.com...
  • Seite 39 Efektywność A‐GPS zmniejszy się wraz z upływem czasu.  Po upływie ważności należy ponownie pobrać dane  almanachu, ponieważ efektywność przyspieszenia  poprawki będzie blisko zeru.  UWAGA  2:  Nie  należy  aktualizować  danych  almanachu  poprzez  interfejs Bluetooth.      G. INNE  G‐1 Wskaźniki diodowe LED  Dioda LED      Miga  Włączona  Wyłączona  W trakcie  ładowania  Zasilanie  (Zielony)  100%  (Czerwona/    Niski poziom  naładowany    Zielona)  ładowania(C zerwony)  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...

  • Seite 40: Rozwiązywanie Problemów

    Problem  Powód  Rozwiązanie  Brak lub słaby sygnał GPS w  Znajdź dla BT‐Q818X  Brak ustalenia  miejscu znajdowanie się  inne miejsce    pozycji GPS  odbiornika BT‐Q818X  (z dostępem do nieba)  NIe mogę  Parowanie BT‐Q818X nie  Install BT‐Q818X  przypisać/  zostało dokończone lub port  completely or stop  włączyć portu  COM jest zajęty przez inne  other device that is  COM  urządzenie  being used.  Brak aktywności przez kilka  Zamknij aplikację i  Brak sygnału GPS  minut może powodować  uruchom ją ponownie  w  przejście palmtopa w tryb  by na nowo otworzyć  oprogramowaniu  uśpienia, co może powodować  port COM dla GPS  zamknięcie portów COM      ......................................  www.Qstarz.com...

  • Seite 41: Руководство Пользователя

                      B. Внешний вид  1.  Гнездо питания (типа mini‐USB)  2.  Переключатель режимов (выкл., навигация, 5Hz)  3.  Индикатор состояния батареи  (красный, зеленый)    4.  Индикатор состояния Bluetooth (синий)    5.  Индикатор состояния GPS (оранжевый)    6.    Встроенная антенна                ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...

  • Seite 42: Установка Батарей

      C‐1. Установка батареи.    Нажмите кнопку «PUSH» на нижней  панели устройства (1) и снимите крышку батарейного отсека.  Вставьте батарею в устройство (2) и установите крышку  батарейного отсека (3), затем надавите на нее и сдвиньте ее    вперед, чтобы надежно закрепить (4).   C‐2. Извлечение батареи.    Нажмите кнопку «PUSH» на нижней  панели устройства (1) и снимите крышку батарейного отсека (2).    Извлеките батарею из устройства (3).   D. Зарядка аккумулятора  При первом использовании  BT‐Q818X, пожалуйста, полностью  зарядите аккумулятор. Подключите  кабель питания от зарядного  устройства или автомобильного  адаптера к разъёму питания (mini  USB тип). При наличии напряжения  на входе зарядного устройства или автомобильного адаптера  питания начнётся процесс зарядки аккумулятора. Типичное  время зарядки составляет около 3 часов.  ‐ если индикатор заряда батареи горит красным ‐ аккумулятор  разряжен. Пожалуйста, зарядите его.  ‐ если индикатор заряда батареи горит зелёным – аккумулятор  находится в процессе зарядки.  ‐ если индикатор заряда батареи выкл зелёным – аккумулятор  полностью зарядился.          ......................................  www.Qstarz.com...

  • Seite 43: Начало Использования

    ……………………………………………………………………………………………………………………………………………………………………………………….    E. Начало использования    E‐1 Активируйте Bluetooth в Вашем КПК/Смартфоне или  компьютере  Перед активацией функции Bluetooth в Вашем КПК/смартфоне  или компьютере, пожалуйста, включите приёмник BT‐Q818X в  режим поиска парного устройства и удостоверьтесь в том, что  Ваш КПК/компьютер имеет Bluetooth функцию. Если Ваш  КПК/компьютер не имеет такой функции, Вам необходимо  приобрести Bluetooth модуль отдельно.  ВНИМАНИЕ: процедура установления соединения с парным  устройством необходима только при первом  соединении с данным устройством. Код доступа:  0000  E‐2 Автоматическое создание ярлыка в менеджере Bluetooth  устройств  После окончания процедуры установления соединения с парным  устройством операционная система КПК или компьютера создаст  ярлык Qstarz GPS в окне менеджера Bluetooth устройств. В  дальнейшем Вам необходимо лишь щёлкнуть на этом ярлыке  для установления связи с GPS приёмником  E‐3 Проверка COM порта и настроек Bluetooth  После завершения процесса установки связи с приёмником,  пожалуйста, кликните «Последовательный порт» (“Serial port” )  для проверки настроек COM порта. Если    Вы используете  КПК/ПК для подключения к GPS приёмнику, пожалуйста,  проверьте настройку “ Исходящий COM порт ”.  E‐4. Активация функции G‐Mouse посредством USB‐соединения  1. Установите драйвер для USB (поддерживаются только ОС  Microsoft Windows XP, Vista)  2. Подключите BT‐Q818X к компьютеру.  3. Проверьте номер COM‐порта компьютера, назначенный  BT‐Q818X  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 44 Русский ……………………………………………………………………………………………………………………………………………………………………………………….    В меню «Пуск» выберите «Настройка», «Панель управления»,  затем выберите «Производительность и обслуживание»,  «Система», выберите вкладку «Оборудование» и нажмите  кнопку «Диспетчер устройств». Разверните раздел «Порты (COM  и LPT)» и откройте пункт «GPS USB Serial Interface Driver», чтобы  узнать, какой COM‐порт назначен BT‐Q818X.  E‐5 Установите соответствующий COM порт в Вашем  навигационном ПО  Запустите Ваше навигационное приложение и убедитесь, что в  его настройках выбран правильный COM порт.  ВНИМАНИЕ: Более подробную информацию о подключении  GPS приёмника к навигационному ПО Вы можете  узнать у производителя ПО.  E‐6 Выключение функции Bluetooth  Выключите навигацию на Вашем КПК/Смартфоне/ПК и Bluetooth  соединение будет автоматически прекращено. Затем  переключите тумблер управления питанием в положение “OFF”    F. Переключитесь в спортивный режим eXtreme 5  Гц и активируйте A‐GPS посредством ПО  QstarzGpsView  Для активации двух данных функций нужен USB‐кабель и  установленный драйвер. Подготовьте кабель USB и установите  драйвер.  Драйвер можно найти на нашем веб‐сайта: www.qstarz.com  1. Подключите BT‐Q818X к PC через миникабель USB.  2. Включите BT‐Q818X.  3. Запустите QstarzGpsView.exe с компакт‐диска с драйвером  “Tools\QstarzGpsView.exe”.  4. Выберите порт COM (Для поиска нужного порта com откройте  ......................................  www.Qstarz.com...
  • Seite 45 6. Нажмите вкладку Setup (Установка) и переключитесь в режим  eXtreme Sport в Fix Update Rate (Установить частоту обновления) Более высокое значение означает, что устройство может  работать с более жесткой средой. После выбора частоты  обновления нажмите Set (Задать) для сохранения настроек.  7. Нажмите Update (Обновить) в AGPS для обновления данных.  Программа подключится к серверу помощи и автоматически  загрузит данные. Также можно установить период  эффективности AGPS, нажав Query (Запрос) Удалить данные  можно, нажав Reset (Сброс)   ВНИМАНИЕ 1: A‐GPS может увеличить скорость разогрева  при запуске GPS быстрее, чем 15 секунд после  первой фиксации. Эффективность A‐GPS  уменьшится с течением времени. При  истечении нужно будет загрузить данные  альманаха повторно, поскольку эффективность  ускорения фиксации сведется к минимуму.  ВНИМАНИЕ 2: Не обновляйте данные альманаха с помощью  интерфейса Bluetooth.    G. Остальное  G‐1 Индикаторы  Состояние    индикатор Моргает  Горит  Не горит  а  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
  • Seite 46 Моргает раз в пять  выключен  соединения  секунд – спящий  режим  Определение  местоположе Определение  GPS  GPS  ния  местоположения  модуль    (красный)  невозможно –  возможно  выключен  идёт поиск  спутников      G‐2.    Функции GPS‐приемника    1. Скорость передачи данных: 115200 бит/с. Система координат:  WGS‐84. Горячий, теплый, холодный пуск: 1, 33, 35 с (в  среднем)  2. 66‐канальный GPS‐приемник с Bluetooth и сверхвысокой  чувствительностью 165 дБм.  3. Версия Bluetooth: V 1.2, профиль SPP, класс 2, радиус действия  10 метров.  4. Низкая потребляемая мощность, встроенная литий‐ионная  аккумуляторная батарея (обеспечивает до 42 часов работы  при полном заряде).  5. Размеры: 72,2 (Д) x 46,5 (Ш) x 20 (В) мм. Вес: 64,7 г (с батареей).    ......................................  www.Qstarz.com...

  • Seite 47: Устранение Неполадок

    использующее порт.  Перезапустите КПК или  Устройство  компьютер и  Нарушено  BT‐Q818X не  переустановите  соединение.  обнаруживается.  программное  обеспечение.  При бездействии в  течение нескольких  Закройте приложение и  Нет сигнала.  минут КПК может  снова запустите его для    перейти в режим  повторного открытия    энергосбережения. Он  COM‐порта.  может при этом    закрыть COM‐порт.  Слабый (или  отсутствует) сигнал  Вынесите устройство из  GPS при  помещения для  Нет сигнала.  использовании  улучшения приема  BT‐Q818X в  сигнала GPS.  помещении.  ……………………………………………………………………………………………………………………………………………………………………………………….  www.Qstarz .com...
