2 Vorgehensweise

Für die Einrichtung des Verfolgungsmodus existieren zwei mögliche Konfigurationen:
1. Master und Slave – Ein IMB ist die Master-Einheit, die den Zeitcode für eine Slave-Einheit
bereitstellt. Die Slave-Einheit verfolgt dabei den Master. Diese Konfiguration ermöglicht die
Synchronisierung der beiden IMBs (Abbildung 1).
2. Verfolgen einer Zeitcode-Quelle – IMB und ShowVault können den Zeitcode von einer
beliebigen HD-SDI-Quelle verfolgen, die über einen eingebetteten LTC-Zeitcode verfügt. Für
die Verwendung einer eingebetteten Zeitcodequelle muss das HD-SDI-Signal mit einem
Verteilerverstärker (Distribution Amplifier, DA) dupliziert werden. IMB/ShowVault unterstützen
keine Verkettung von Zeitcodesignalen. Mit dieser Konfiguration können mehr als zwei IMBs
synchronisiert werden (Abbildung 2).

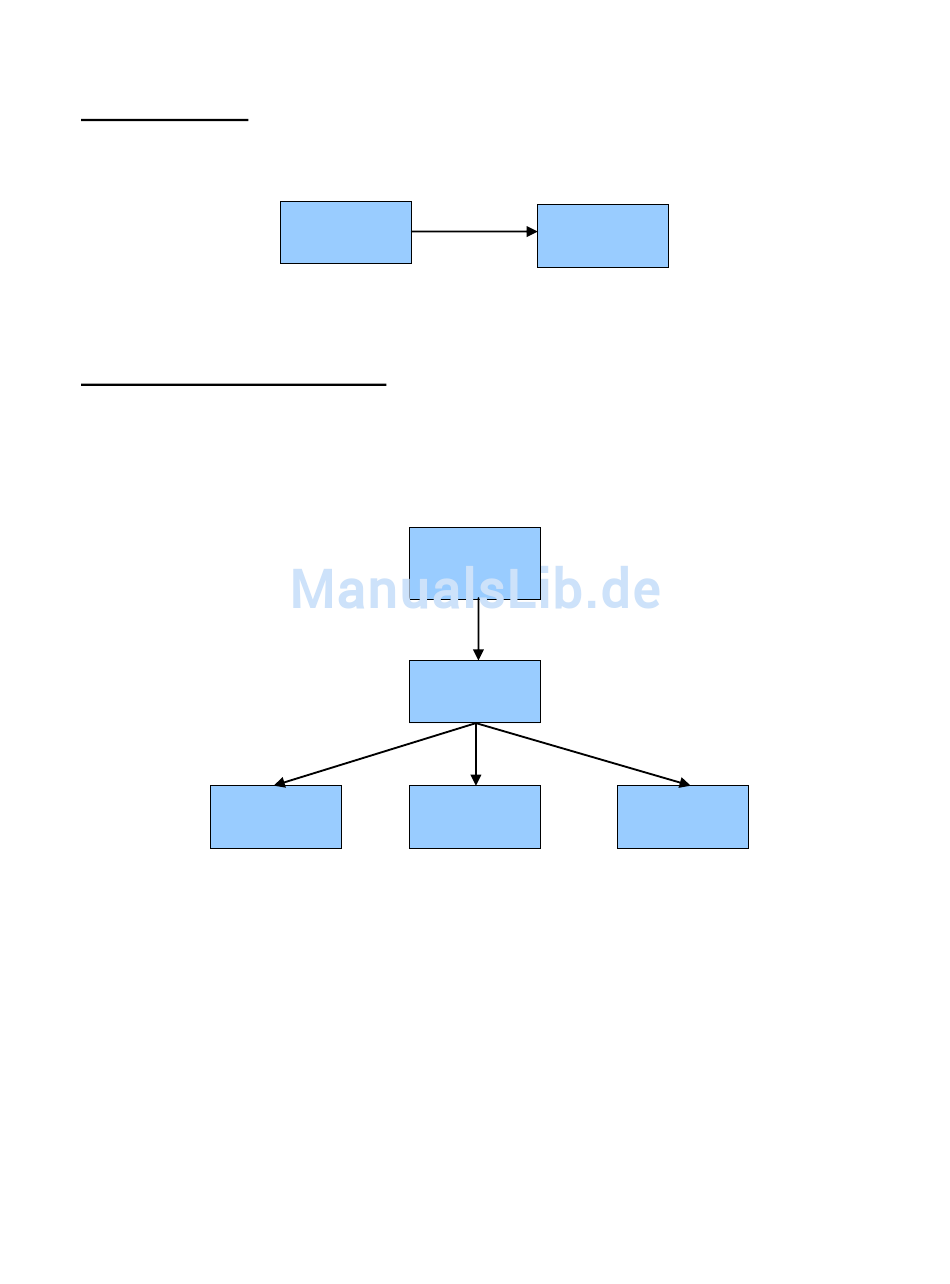

Abbildung 2: Verfolgen eines Zeitcode-Generators – Blockschema
SHV.OM.004340.DRM
Master-
Einheit
Abbildung 1: Master-Slave-Blockschema
Slave-Einheit
1
Zeitcode:
Master-Ausgang
an Slave-
Slave-Einheit
Eingang
Eingebetteter
Zeitcode
Quelle
Zeitcode
Distribution
Amplifier
...
Slave-Einheit
2
Seite 5 von 13
Doremi Labs
Slave-Einheit
n
Version 1.0
