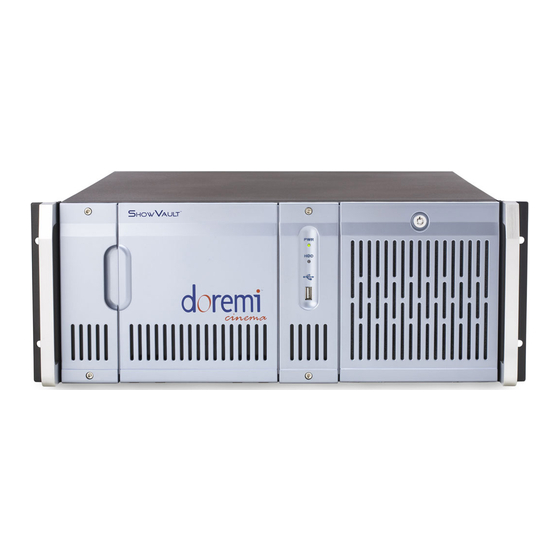

Doremi ShowVault Benutzerhandbuch
Inhaltszusammenfassung für Doremi ShowVault
- Seite 1 ShowVault- und IMB- Verfolgungsmodus Benutzerhandbuch Version 1.0 SHV.OM.004340.DRM Seite 1 von 13 Version 1.0 Doremi Labs...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung .............................3 Kontaktinformationen ......................3 Erforderliche Software, Firmware und Lizenz ..............4 Vorgehensweise ...........................5 Detailliertes Anschlussschema ................... 6 Hardwareeinrichtung ......................9 Softwarekonfiguration ......................9 Dokumentenrevisionsverlauf ....................13 SHV.OM.004340.DRM Seite 2 von 13 Version 1.0 Doremi Labs... -
Seite 3: Einleitung
IMB für die Verfolgung des Zeitcodes konfiguriert werden. In diesem Dokument werden die erforderlichen Software- und Firmwareversionen sowie die ShowVault- und IMB-Konfiguration im Verfolgungsmodus erläutert. Dieses Dokument dient als Ergänzung zu den ShowVault- und IMB- Benutzerhandbüchern. Weitere Informationen zum ShowVault- und IMB-Betrieb finden Sie im entsprechenden Benutzerhandbuch. -
Seite 4: Erforderliche Software, Firmware Und Lizenz
Damit ShowVault und IMB den Verfolgungsmodus unterstützen, wird die folgende Software und Firmware benötigt. Wenden Sie sich zum Erwerb der Software, Firmware und DLM an cinemasupport@doremilabs.com. Anweisungen zum Aktualisieren der Software und Firmware finden Sie in den ShowVault- und IMB- Handbüchern. ... -
Seite 5: Vorgehensweise
Eingang Einheit Abbildung 1: Master-Slave-Blockschema 2. Verfolgen einer Zeitcode-Quelle – IMB und ShowVault können den Zeitcode von einer beliebigen HD-SDI-Quelle verfolgen, die über einen eingebetteten LTC-Zeitcode verfügt. Für die Verwendung einer eingebetteten Zeitcodequelle muss das HD-SDI-Signal mit einem Verteilerverstärker (Distribution Amplifier, DA) dupliziert werden. IMB/ShowVault unterstützen keine Verkettung von Zeitcodesignalen. -
Seite 6: Detailliertes Anschlussschema
Hinweis: Die in diesem Beispiel gezeigten IP-Adressen dienen lediglich zu Demonstrationszwecken (Abbildung 3, Abbildung 4 und Abbildung 5). Verfolgungskonnektivität Audio/GPIO Master PCIe PCIe -IMB SDI In A/B ShowVault SDI Out A IP-Adresse: 192.168.100.10 IP-Adresse: 192.168.100.15 PCIe PCIe Slave- SDI In A ShowVault IP-Adresse: 192.168.100.11... - Seite 7 Audio/GPIO Master- PCIe PCIe SDI IN ShowVault SDI Out- IP-Adresse: 192.168.100.10 SDI IN IP-Adresse: 192.168.100.15 HDSDI- Verteilerverstärker SDI OUT SDI OUT PCIe PCIe Slave- SDI IN ShowVault IP-Adresse: 192.168.100.11 SDI Out- A/-B IP-Adresse: 192.168.100.16 PCIe PCIe Slave- SDI IN ShowVault IP-Adresse: 192.168.100.12...
- Seite 8 PCIe Slave- PCIe ShowVault SDI IN A IP-Adresse: 192.168.100.10 SDI Out SDI OUT SDI OUT IP-Adresse: 192.168.100.15 HDSDI- HDSDI- Master- Verteilerverstärker Quelle mit Zeitcode SDI OUT SDI IN PCIe Slave- PCIe ShowVault SDI IN A IP-Adresse: 192.168.100.11 SDI Out IP-Adresse: 192.168.100.16 Abbildung 5: Konnektivitätsübersicht für die Verfolgung, externer Zeitcode...
-
Seite 9: Hardwareeinrichtung
Nach Abschluss der Hardwareeinrichtung müssen alle Slave-IMBs mit der grafischen Benutzeroberfläche von ShowVault für die Verfolgung konfiguriert werden. So konfigurieren Sie den Slave-IMB für die Verfolgung: 1. Öffnen Sie auf der grafischen Benutzeroberfläche von ShowVault GUI unter „Menu → Doremi Apps“ (Menü → Doremi Apps) den Makro-Editor. - Seite 10 9. Klicken Sie auf die Schaltfläche „Save“ (Speichern), und geben Sie das Administratorkennwort an, um die Makroeinstellungen zu speichern (Abbildung 7). 10. Öffnen Sie CineLister unter „Menu → Doremi Apps“ (Menü → Doremi Apps). 11. Fügen Sie auf der Registerkarte „Editor“ die gewünschte CPL der Wiedergabeliste hinzu.
- Seite 11 Wiedergabemodus auf „Play“ (Wiedergeben) festgelegt ist (dies gilt nur für die Slave-Seite; für die Master-Seite können Sie eine beliebige Einstellung auswählen, weil der Slave nur den Zeitcode dieser Einheit verfolgt). Weitere Informationen finden Sie unter Abbildung 13. SHV.OM.004340.DRM Seite 11 von 13 Version 1.0 Doremi Labs...
- Seite 12 16. Klicken Sie auf „Pause“, um die CPL zu laden und für die Verfolgungswiedergabe in die Warteschlange zu verschieben. 17. Laden Sie die gewünschte CPL auf dem Master-ShowVault, und klicken Sie auf „Play“ (Wiedergeben), oder starten Sie die eingebettete Zeitcode-Quelle. Daraufhin beginnt der Slave-IMB mit der Verfolgung.
-
Seite 13: Dokumentenrevisionsverlauf
3 Dokumentenrevisionsverlauf Datum Revision Beschreibung 6/30/2014 Erste Version des Dokuments. SHV.OM.004340.DRM Seite 13 von 13 Version 1.0 Doremi Labs...
