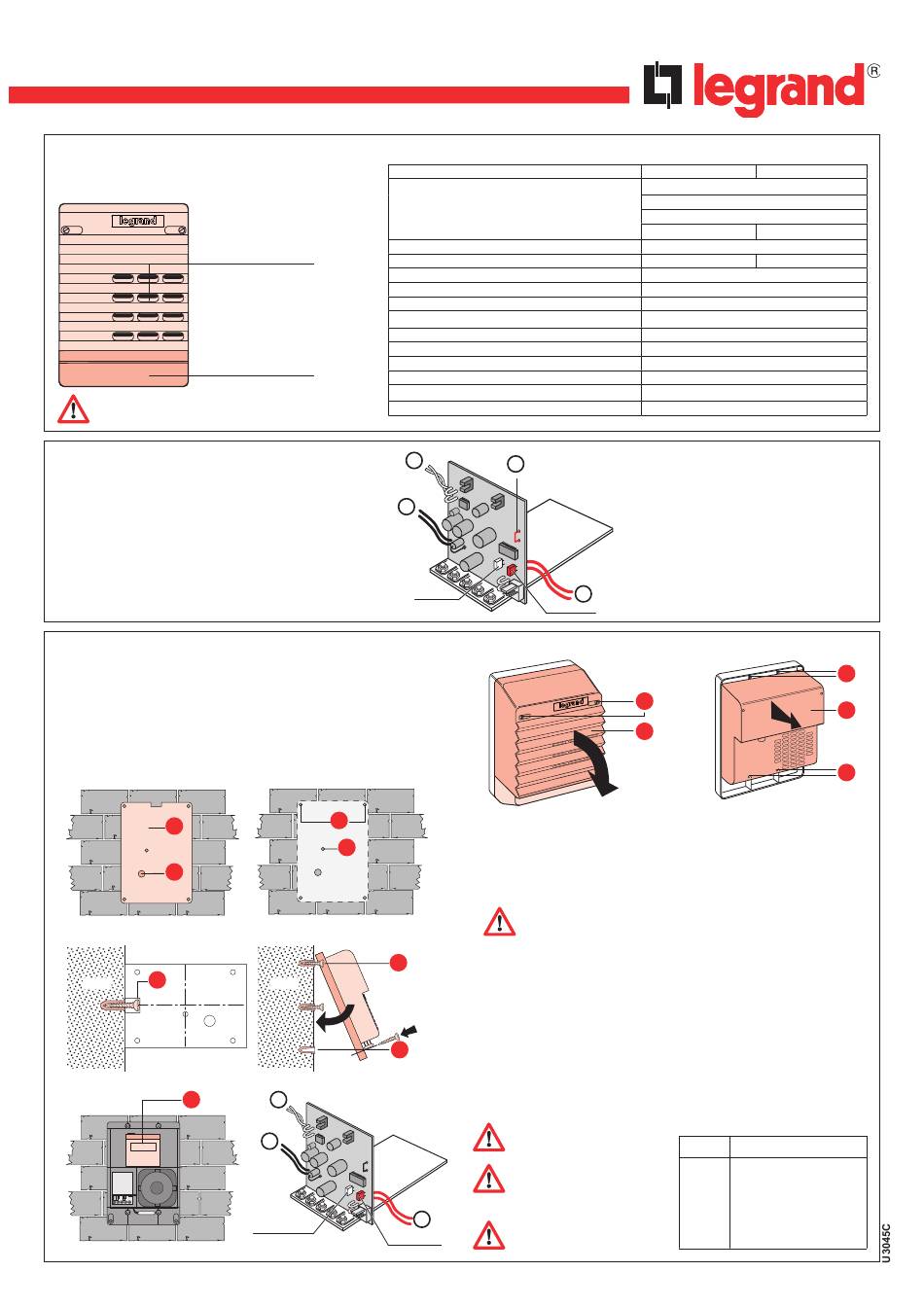

844 24 - 6831 57
SIRÈNE EXTERNE AVEC FLASH
Sirène acoustique et optique externe avec batterie
d'alimentation intégrée.
Avertisseur sonore
Avertisseur optique
Les sirènes 84424 et 683157 sont conformes
au niveau 2 du standard CEI 79-2
CONFIGURATION SIRÈNE EXTERNE
La sirène externe nécessite la configuration du nombre
progressif d'activations à effectuer par l'intermédiaire du
cavalier (1).
Si le système prévoit la présence de 2 sirènes externes,
le cavalier (1) de la seconde sirène doit être coupé.
INSTALLATION SIRÈNE EXTERNE
1 - Dévisser les deux vis (1) et retirer le couvercle externe (2).
2 - Retirer les quatre vis (3) et extraire la protection interne (4).
3 - À l'aide du gabarit de perçage (5), placer le trou (6) à hauteur de la
gaine du câble de sortie et marquer les 5 autres trous.
NOTE: pour le perçage, utiliser un foret de 6 mm.
5
6
9
Mur
Gabarit de perçage
12
Features
Amp. MAX. sur bornes d'entrée:
- fonctionnement normal
- alarme
- charge batterie
Alimentation et entrée/sortie
Logement pour batterie 12 V
Autonomie alarme
Intensité alarme sonore
Fréquence
Flash
Flash par minute
Poids (sans batterie)
Degré de protection IP
Température de fonctionnement
Protection intégré anti-démontage et anti-ouverture
Fusible de protection batterie
A
B
Voyant jaune
7
8
10
Mur
11
A
B
Voyant
C
jaune
Voyant rouge
CARTE SIRÈNE A - Alimentation 2 fils (BLANC)
1
INTERNE
B - Batterie
C - Haut-parleur (GRIS)
C
Voyant rouge
1
2
4 - Placer les chevilles dans les trous et serrer partiellement les deux
vis supérieures (7) et la vis de sécurité (8).
5 - Ajuster la vis de sécurité à l'aide de l'encoche (9) présente sur le
gabarit de perçage comme indiqué sur la figure.
Le système peut être utilisé uniquement à condition que la
vis de sécurité soit installée et correctement ajustée.
6 - Fixer la sirène aux deux vis supérieures (10). Visser les deux vis
inférieures (11). Serrer à fond les quatre vis.
7 - Mettre en place la batterie (12) 12 V - 12 Ah dans son logement,
sans brancher les bornes.
8 - Sur la carte interne de la sirène, brancher le câble pair d'alimentation
(BUS) aux fils blancs (A), la batterie aux fils Rouge et Noir (B) et la
sirène aux fils Gris (C).
Si le témoin rouge s'allume,
inverser la polarité du BUS.
Avant d'intervenir sur la
sirène, placer le système
en mode maintenance.
Haute tension présente à
proximité de la lampe flash.
84424 683157
5 mA
8 mA
48 - 54 mA 400 - 450 mA
2 fils
6.5 - 7.2 Ah 12 Ah
15 min.
105 dB(A) à 3 m
1500 Hz
30 - 60
2.5 kg
IP34
-25 - +55 °C
F1: F5AL
Positif batterie (ROUGE)
Négatif batterie (NOIR)
Branchements de la carte
électronique
Couleur Connexion
Blanc
Câble pair (BUS)
Blanc Câble pair (BUS)
Rouge
+ Positif batterie
Noir
- Négatif batterie
Gris Signal sonore
Gris
Signal sonore
05/10 - 01 PC
