Carel FCS-Serie Installation

+050004071 rel. 1.5 - 16/12/2014

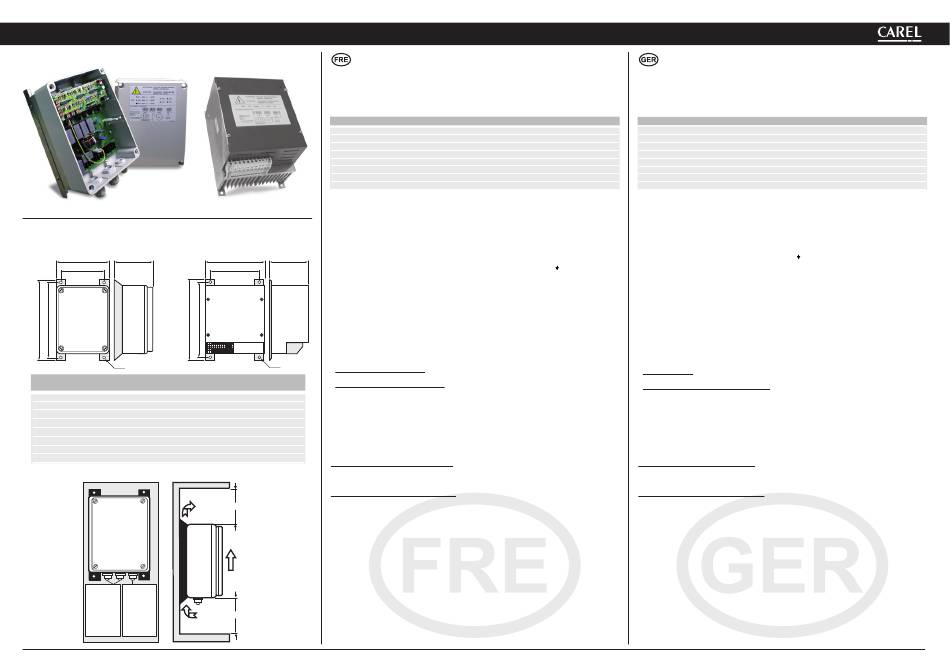

Régulateurs de vitesse triphasés série FCS / Dreiphasige Drehzahlregler der FCS-Serie
FCS IP55 FCS IP20
Dimensions du régulateur FCS (mm) / Abmessungen des FCS-Reglers (mm)
FCS IP55 FCS IP20
A E
B
C D C D
F
Modèles 230 Vac sur demande A B C
Modelle 230 Vac auf Anfrage
FCS3064000 (FCS3062300) 153 133 225
FCS3124000 (FCS3122300) 205 180 280
FCS3204000 (FCS3202300) 198 174 280
FCS3404000 (FCS3402300) 245 219 340
FCS3094010 (FCS3092310) 170 144 265
FCS3124010 (FCS3122310) 170 144 265
FCS3204010 (FCS3202310) 198 174 265
FCS3404010 (FCS3402310) 198 174 265
Montage FCS / Installation des FCS
PG PG 9
FCS306****
Ø 4/8 mm
Ø6/12 mm - PG 13,5
FCS312****
Ø 9/14 mm - PG 16
FCS320****
Ø 9/14 mm - PG 16
FCS340****
Ø 15/18 mm - PG 21
Nous vous remercions pour nous avoir choisis, sûrs que vous serez satisfaits de votre achat.
Caractéristiques générales
Les appareils de la série FCS sont des régulateurs électroniques de tension triphasée qui utilisent le principe de la coupure de
phase pour régler la tension en sortie fournie à la charge, en fonction du signal de commande appliqué à l'entrée. Ils sont en
mesure de piloter des moteurs électriques asynchrones raccordés, par exemple, à des ventilateurs axiaux, des pompes, des
mélangeurs, des agitateurs, etc.
Mod. triphasé
FCS3064000 (*2300 230 Vac)
FCS3124000 (*2300 230 Vac)
FCS3204000 (*2300 230 Vac)
FCS3404000 (*2300 230 Vac)
FCS3094010 (*2310 230 Vac)
FCS3124010 (*2310 230 Vac)
FCS3204010 (*2310 230 Vac)
FCS3404010 (*2310 230 Vac)
Les modèles disponibles sont sept, caractérisés par une valeur de charge maximale commandable:
Fixation du régulateur au tableau
Il est conseillé d'installer le régulateur verticalement (voir figure 2), dans un endroit où la température ne dépasse pas 50 °C et
présentant une adéquate circulation de l'air. De cette manière on obtient une situation optimale pour la dissipation de cha-
leur du dispositif. Pour les températures supérieures à 40°C, se référer au tableau ci-dessus.
Description du régulateur et branchements électriques
Le régulateur est composé de deux cartes, une inférieure, avec la section de puissance et une, supérieure, avec la section
A E
de commande. Sur la carte de puissance est effectué le branchement de l'alimentation triphasée plus la mise à la terre aux
bornes siglées L1, L2, L3 et PE ; de la même manière brancher la charge aux bornes siglées U, V, W, (fig. 4a, b). Sur la carte
B
de commande sont effectués les branchements du signal d'entrée 0-10 Vdc (depuis contrôles FCM, pCO et pCO
(depuis contrôles μchiller) aux bornes siglées IN-, IN+ (Fig. 3a, c). Il est par ailleurs possible de brancher un potentiomètre de
10K aux bornes IN-, IN+ et G+ pour le contrôle manuel (Fig. 3b).
Avertissements
- Tous les branchements et configurations hardware doivent être effectués par un personnel qualifié et sans tension en
entrée.
- Avec la version IP20 une DEL rouge, située sur la carte supérieure, avertit l'opérateur de la présence de tension. Avec la
version IP55 cette DEL n'est pas visible car positionnée à l'intérieur.
- Avant d'alimenter l'appareil, vérifier que les câbles soient correctement branchés et refermer le couvercle de protection.
- Il est recommandé de vérifier que les moteurs à utiliser soient indiqués pour le réglage à coupure de phase.
- Si a lieu une diminution des tours du moteur lorsqu'augmente le signal d' e ntrée, il est conseillé d'agir sur le potentiomètre
de vitesse maximale MAX. Les trimmers siglés R1, R2, R3 ont déjà été calibrés par le fabricant et ne doivent pas être modifiés.
F Fig. 1
Les configurations faites en usine sont :
D E F IP
- Le câble de sortie vers la charge doit être blindé.
Mise en service
200 115 6 55
Avec l'utilisation de contrôles avancés tels que pCO, pCO
255 130 6 55
reusement nécessaire d'utiliser des paramètres disponibles via logiciel et d'ignorer les potentiomètres situés sur la carte de
255 158 6 55
commande. Avant d'alimenter le régulateur, il est indispensable d'en configurer la fréquence d'alimentation, moyennant un
315 200 6 55
fil volant JP13, siglé 60Hz/50Hz et situé sur la carte de commande (fig. 5a, b, c). Avec des fréquences d'alimentation de 50Hz,
250 115 6 20 ce fil volant doit être inséré à la droite du pin-strip ; avec des fréquences de 60Hz, par contre, le fil volant doit être inséré à la
gauche du pin-strip (comme indiqué par la sérigraphie située sur circuit imprimé). Au cas où l'FCS serait contrôlé par un régu-
250 115 6 20
lateur générique avec sortie de commande 0-10 Vdc, il est dans tous les cas possible de configurer moyennant trimmer et fils
250 140 6 20
volants sur la carte supérieure certains paramètres de fonctionnement.
250 175 6 20
Les paramètres configurables avec les trimmers sont :
- Vitesse minimale "MIN".
- Vitesse maximale "MAX".
- Seuil de déclic à vitesse maximale "SEUIL".
Les paramètres configurables avec les fils volants sont :
- Entrée 0-10Vdc ou entrée PWM de μCH "10V/μCH"
150 mm
- Mode CUT-OFF ou MIN "CUT-OFF/MIN"
- Relation entrée/sortie linéaire ou quadratique "LIN/QUAD"
Si par erreur les configurations hardware sur la carte supérieure sont modifiées et l'FCS est asservi à un FCM, ces modifica-
tions prévalent sur les modifications du FCM.
Réglage linéaire : Dans ce cas à chaque variation du signal d'entrée correspond, de manière proportionnelle, une constante
variation de la tension distribuée à la charge. Il y aura donc des variations importantes de vitesse déjà avec des valeurs très
basses du signal de commande, compensées toutefois par des variations minimales des valeurs les plus hautes.
Vitesse minimale : En tournant le trimmer MIN dans le sens des aiguilles d'une montre jusqu'au signal minimal d'entrée (0 V),
on augmente la tension minimale en sortie de 50 (29) à environ 200 V (115 V).
Vitesse maximale : En tournant le Trimmer MAX dans le sens contraire des aiguilles d'une montre jusqu'au signal maximal
d'entrée (10 V), on diminue la tension maximale en sortie de 400 (230) à environ 300 V (172 V).
Mode CUT-OFF/MIN : En positionnant le fil volant JP8 à hauteur de l'indication CUT-OFF, le régulateur se désactive
150 mm
automatiquement lorsque la tension de commande descend en dessous de 1 V, avec une hystérèse d'environ 0.25 V pour
commande 10 Vdc et 0.5 V, avec une hystérèse d'environ 0.125 V pour commande PWM de μCH. Vice versa, en le position-
nant à hauteur de l'indication MIN, la tension en sortie, avec signal de commande min. de 1 V (0.5 V in PWM), reste à la valeur
Fig. 2
configurée moyennant le trimmer MIN.
Courant nomin. Déclassem. en temp. de 40 à 50 ˚C Courant de démarrage Puissance dissipée
6 A 5 A 3 x C. Nominale
12 A 10 A 3 x C. Nominale
20 A 16 A 3 x C. Nominale
40 A 32 A 3 x C. Nominale
9 A 7 A 3 x C. Nominale
12 A 10 A 3 x C. Nominale
20 A 16 A 3 x C. Nominale
40 A 32 A 3 x C. Nominale
MIN : 50Vrms (29Vrms), MAX : 390Vrms (220Vrms), SEUIL : 9,5Vdc (modo 10Vdc) ;
4,75Vdc (mode PWM), LINÉAIRE : 10V, CUT-OFF: 50Hz
2 , FCM, pour le réglage de la caractéristique de sortie, il est rigou-
Wir danken Ihnen für Ihre Wahl und sind sicher, dass Sie mit Ihrem Einkauf zufrieden sein werden.
Allgemeine Beschreibung
Die Geräte der FCS-Serie sind elektronische, dreiphasige Drehzahlregler, die das Phasenanschnitt-Prinzip zur
Regelung der Ausgangsspannung an der Last in Abhängigkeit des am Eingang angelegten Steuersignals nutzen.
Sie steuern elektrische Asynchronmotoren an, die beispielsweise an Axialventilatoren, Pumpen, Misch- und
Rührwerke etc. angeschlossen sind.
3-phase mod. Rated current Derating between 40 and 50°C
35 W FCS3064000 (*2300 230Vac) 6 A
65 W FCS3124000 (*2300 230Vac) 12 A
128 W FCS3204000 (*2300 230Vac) 20 A
238 W FCS3404000 (*2300 230Vac) 40 A
55 W FCS3094010 (*2310 230 Vac) 9 A
65 W FCS3124010 (*2310 230Vac) 12 A
128 W FCS3204010 (*2310 230Vac) 20 A
250 W FCS3404010 (*2310 230Vac) 40A
Die sieben verfügbaren Modelle kennzeichnen sich jeweils durch eine eigene regelbare Höchstlast:
Installation des Reglers im Schaltschrank
Der Regler sollte vertikal (siehe Fig. 2) in Räumen unter 50 °C und mit ausreichendem Luftaustausch installiert werden. Damit
wird eine optimale Wärmedissipation des Gerätes gewährleistet. Für Temperaturen über 40 °C siehe die obige Tabelle.
Beschreibung des Reglers und der Elektroanschlüsse
Der Regler besteht aus zwei Platinen: die untere enthält den Leistungsbereich, die obere den Steuerungsbereich. Auf
der Leistungsplatine wird die Dreiphasen-Versorgung plus Erdanschluss an die Klemmen L1, L2, L3 und PE angesch-
lossen; auf dieselbe Weise wird die Last an die Klemmen U, V, W angeschlossen (Fig. 4a, b). Auf der Steuerplatine
erfolgt der Anschluss des 0-10-Vdc-Eingangssignals (von FCM-, pCO- und pCO2-Steuerungen) oder des PWM-Signals
(von μchiller-Steuerungen) an die Klemmen IN-, IN+ (Fig. 3a, c). Außerdem kann ein 10-K-Potenziometer an die
2 ) ou PWM
Klemmen IN-, IN+ und G+ für die manuelle Ansteuerung angeschlossen werden (Fig. 3b).
Hinweise
- Alle Anschlüsse und Hardware-Konfigurationen müssen von Fachpersonal und ohne Eingangsspannung
ausgeführt werden.
- In der Version IP20 weist eine rote LED auf der oberen Platine auf vorhandene Spannung hin, während in der
Version IP55 diese LED nicht sichtbar ist, weil sie im Geräteinneren positioniert ist.
- Vor der Spannungsversorgung muss das Gerät auf die korrekte Verdrahtung kontrolliert werden und ist die
Schutzabdeckung zu schließen.
- Es empfiehlt sich, die Motoren auf ihre Eignung für die Phasenanschnittregelung zu überprüfen.
- Bei einem Abfall der Motordrehzahl bei ansteigendem Eingangssignal sollte das Höchstgeschwindigkeits-
potenziometer MAX reguliert werden. Die Trimmer R1, R2, R3 sind bereits herstellerseitig geeicht und dürfen
nicht geändert werden.
Werkseinstellungen: MIN: 50 Vrms (29 Vrms), MAX: 390 Vrms (220 Vrms), SCHWELLE: 9,5 Vdc (Modus 10 Vdc);
4,75 Vdc (Modus PWM), LINEAR: 10 V, CUT-OFF (ABSCHALTUNG): 50 Hz.
- Das Ausgangskabel zur Last muss abgeschirmt sein.
Inbetriebnahme
In Verwendung fortschrittlicher Steuerungen wie pCO, pCO2 und FCM sind für die Regelung der Ausgangsspannung
unbedingt die per Software verfügbaren Parameter erforderlich; die Potenziometer auf der Steuerplatine sind nicht zu
berücksichtigen. Vor der Versorgung des Reglers muss die Spannungs-versorgungsfrequenz anhand der Steckbrücke
JP13, 60 Hz/50 Hz auf der Steuerplatine eingestellt werden (Fig. 5a, b, c). Bei Spannungsversorgungsfrequenzen von
50Hz ist diese Steckbrücke rechts von der Stiftleiste einzufügen; bei Frequenzen von 60 Hz wird die Steckbrücke links
von der Stiftleiste eingesetzt (gemäß Kodierung auf der Leiterplatte). Wird der FCS-Regler von einer allgemeinen
Steuerung mit 0-10-Vdc-Steuerausgang angesteuert, können auf der oberen Platine mittels Trimmern und Steckbrücken
einige Betriebsparameter eingestellt werden.
Die mit Trimmern einstellbaren Parameter sind:
- Mindestgeschwindigkeit "MIN".
- Höchstgeschwindigkeit "MAX".
- Abschaltschwelle bei Höchstgeschwindigkeit "SCHWELLE".
Die mit Steckbrücken einstellbaren Parameter sind:
- 0-10-Vdc-Eingang oder PWM-Eingang von μCH "10 V/μCH".
- Modus CUT-OFF oder MIN "CUT-OFF/MIN".
- Lineare oder quadratische Eingangs-/Ausgangsrelation "LIN/QUAD".
Sollten die Hardware-Konfigurationen auf der oberen Platine fälschlicherweise geändert werden oder sollte der
FCS-Regler mit einem FCM verriegelt sein, haben diese Änderungen Vorrang vor den FCM-Einstellungen.
Lineare Regelung: In diesem Fall entspricht jeder Änderung des Eingangssignals proportional eine konstante Variation
der an der Last anliegenden Spannung. Praktisch finden also bereits bei sehr niedrigen Steuersignalwerten erhebliche
Geschwindigkeitsvariationen statt, die jedoch durch minimale Variationen der höheren Werte ausgeglichen werden.
Mindestgeschwindigkeit: Durch die Drehung des Trimmers MIN im Uhrzeigersinn am Mindesteingangssignal (0 V) wird
die Mindestausgangsspannung von 50 (29) auf rund 200 V (115 V) erhöht.
Höchstgeschwindigkeit: Durch die Drehung des Trimmers MAX entgegen den Uhrzeigersinn am Höchsteingangssignal
(10 V) wird die Höchstausgangsspannung von 400 (230) auf rund 300 V (172 V) vermindert.
Modus CUT-OFF/MIN: Positioniert man die Steckbrücke JP8 an der Kodierung CUT-OFF, schaltet der Regler automatisch
ab, sobald die Steuerspannung unter 1 V sinkt (mit einer Hysterese von rund 0.25 V für 10-Vdc-Signal) bzw. unter 0,5 V
(mit einer Hysterese von rund 0,125 V für PWM-Signal von μCH). Positioniert man die Steckbrücke umgekehrt an der
Kodierung MIN, bleibt die Ausgangsspannung mit Mindeststeuersignal von 1 V (0,5 V in PWM) auf dem mittels Trimmer
MIN eingestellten Wert.
Peak current Power dissipated
5 A 3 x Rated C 35 W
10 A 3 x Rated C 65 W
16 A 3 x Rated C 128 W
32 A 3 x Rated C 238 W
7 A 3 x Rated C 55 W
10 A 3 x Rated C 65 W
16 A 3 x Rated C 128 W
32A 3 x Rated C 250 W
