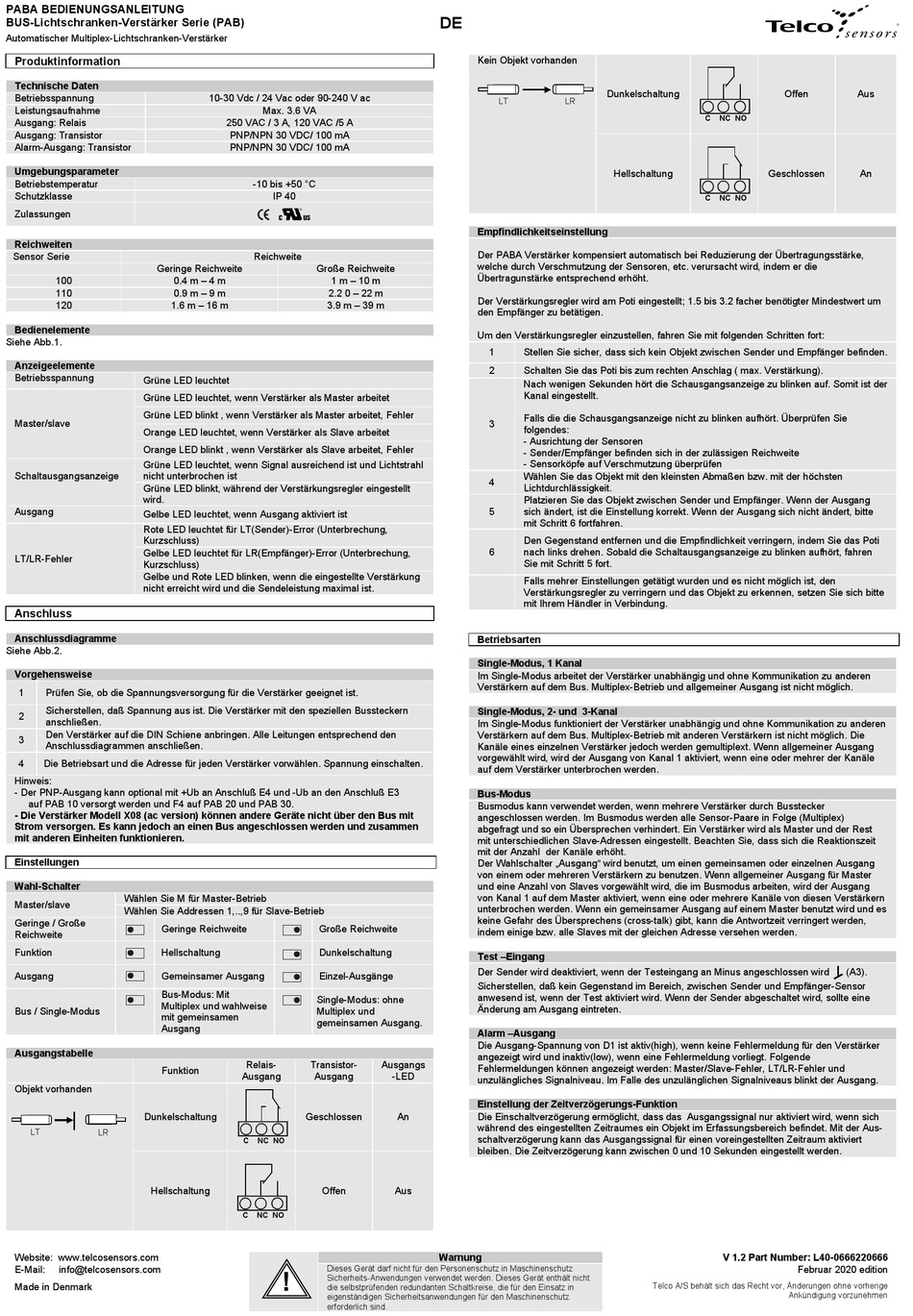

Telco Sensors PAB serie Bedienungsanleitung

PABA BEDIENUNGSANLEITUNG
BUS-Lichtschranken-Verstärker Serie (PAB)
Automatischer Multiplex-Lichtschranken-Verstärker
Produktinformation
Technische Daten
Betriebsspannung
Leistungsaufnahme
Ausgang: Relais
Ausgang: Transistor
Alarm-Ausgang: Transistor
Umgebungsparameter
Betriebstemperatur
Schutzklasse
Zulassungen
Reichweiten
Sensor Serie
Geringe Reichweite
100 0.4 m – 4 m
110 0.9 m – 9 m
120 1.6 m – 16 m

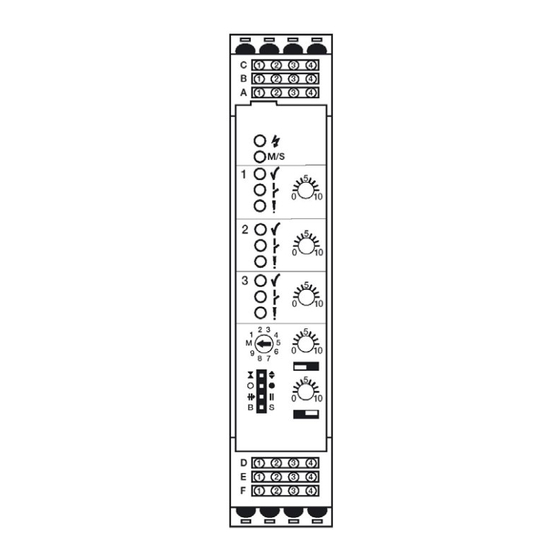

Bedienelemente
Siehe Abb.1.
Anzeigeelemente
Betriebsspannung
Grüne LED leuchtet
Grüne LED leuchtet, wenn Verstärker als Master arbeitet
Grüne LED blinkt , wenn Verstärker als Master arbeitet, Fehler
Master/slave
Orange LED leuchtet, wenn Verstärker als Slave arbeitet
Orange LED blinkt , wenn Verstärker als Slave arbeitet, Fehler
Grüne LED leuchtet, wenn Signal ausreichend ist und Lichtstrahl
Schaltausgangsanzeige nicht unterbrochen ist
Grüne LED blinkt, während der Verstärkungsregler eingestellt
wird.
Ausgang
Gelbe LED leuchtet, wenn Ausgang aktiviert ist
Rote LED leuchtet für LT(Sender)-Error (Unterbrechung,
Kurzschluss)
Gelbe LED leuchtet für LR(Empfänger)-Error (Unterbrechung,
LT/LR-Fehler
Kurzschluss)
Gelbe und Rote LED blinken, wenn die eingestellte Verstärkung
nicht erreicht wird und die Sendeleistung maximal ist.
Anschluss
Anschlussdiagramme
Siehe Abb.2.
Vorgehensweise
1 Prüfen Sie, ob die Spannungsversorgung für die Verstärker geeignet ist.
Sicherstellen, daß Spannung aus ist. Die Verstärker mit den speziellen Bussteckern
2
anschließen.
Den Verstärker auf die DIN Schiene anbringen. Alle Leitungen entsprechend den
3
Anschlussdiagrammen anschließen.
4 Die Betriebsart und die Adresse für jeden Verstärker vorwählen. Spannung einschalten.
Hinweis:
- Der PNP-Ausgang kann optional mit +Ub an Anschluß E4 und -Ub an den Anschluß E3
auf PAB 10 versorgt werden und F4 auf PAB 20 und PAB 30.
- Die Verstärker Modell X08 (ac version) können andere Geräte nicht über den Bus mit
Strom versorgen. Es kann jedoch an einen Bus angeschlossen werden und zusammen
mit anderen Einheiten funktionieren.
Einstellungen
Wahl-Schalter
Wählen Sie M für Master-Betrieb
Master/slave
Wählen Sie Addressen 1,..,9 für Slave-Betrieb
Geringe / Große
Geringe Reichweite
Reichweite
Funktion Hellschaltung
Ausgang Gemeinsamer Ausgang
Bus-Modus: Mit
Multiplex und wahlweise
Bus / Single-Modus
mit gemeinsamen
Ausgang
Ausgangstabelle
Funktion
Objekt vorhanden
Dunkelschaltung
LT LR
Hellschaltung
Website: www.telcosensors.com
E-Mail: info@telcosensors.com
Made in Denmark
10-30 Vdc / 24 Vac oder 90-240 V ac
Max. 3.6 VA
250 VAC / 3 A, 120 VAC /5 A
PNP/NPN 30 VDC/ 100 mA
PNP/NPN 30 VDC/ 100 mA
-10 bis +50 °C
IP 40
Reichweite
Große Reichweite
1 m – 10 m
2.2 0 – 22 m
3.9 m – 39 m
Große Reichweite
Dunkelschaltung
Einzel-Ausgänge
Single-Modus: ohne
Multiplex und
gemeinsamen Ausgang.
Relais- Transistor- Ausgangs
Ausgang Ausgang
Geschlossen
C NC NO
Offen
C NC NO
Dieses Gerät darf nicht für den Personenschutz in Maschinenschutz
!
Sicherheits-Anwendungen verwendet werden. Dieses Gerät enthält nicht
die selbstprüfenden redundanten Schaltkreise, die für den Einsatz in
eigenständigen Sicherheitsanwendungen für den Maschinenschutz
erforderlich sind.
DE
Kein Objekt vorhanden
LT
Empfindlichkeitseinstellung
Der PABA Verstärker kompensiert automatisch bei Reduzierung der Übertragungsstärke,
welche durch Verschmutzung der Sensoren, etc. verursacht wird, indem er die
Übertragunstärke entsprechend erhöht.
Der Verstärkungsregler wird am Poti eingestellt; 1.5 bis 3.2 facher benötigter Mindestwert um
den Empfänger zu betätigen.
Um den Verstärkungsregler einzustellen, fahren Sie mit folgenden Schritten fort:
1 Stellen Sie sicher, dass sich kein Objekt zwischen Sender und Empfänger befinden.
2 Schalten Sie das Poti bis zum rechten Anschlag ( max. Verstärkung).
Nach wenigen Sekunden hört die Schausgangsanzeige zu blinken auf. Somit ist der
Kanal eingestellt.
Falls die die Schausgangsanzeige nicht zu blinken aufhört. Überprüfen Sie
3
folgendes:
- Ausrichtung der Sensoren
- Sender/Empfänger befinden sich in der zulässigen Reichweite
- Sensorköpfe auf Verschmutzung überprüfen
Wählen Sie das Objekt mit den kleinsten Abmaßen bzw. mit der höchsten
4
Lichtdurchlässigkeit.
Platzieren Sie das Objekt zwischen Sender und Empfänger. Wenn der Ausgang
5 sich ändert, ist die Einstellung korrekt. Wenn der Ausgang sich nicht ändert, bitte
mit Schritt 6 fortfahren.
Den Gegenstand entfernen und die Empfindlichkeit verringern, indem Sie das Poti
6 nach links drehen. Sobald die Schaltausgangsanzeige zu blinken aufhört, fahren
Sie mit Schritt 5 fort.
Falls mehrer Einstellungen getätigt wurden und es nicht möglich ist, den
Verstärkungsregler zu verringern und das Objekt zu erkennen, setzen Sie sich bitte
mit Ihrem Händler in Verbindung.
Betriebsarten
Single-Modus, 1 Kanal
Im Single-Modus arbeitet der Verstärker unabhängig und ohne Kommunikation zu anderen
Verstärkern auf dem Bus. Multiplex-Betrieb und allgemeiner Ausgang ist nicht möglich.
Single-Modus, 2- und 3-Kanal
Im Single-Modus funktioniert der Verstärker unabhängig und ohne Kommunikation zu anderen
Verstärkern auf dem Bus. Multiplex-Betrieb mit anderen Verstärkern ist nicht möglich. Die
Kanäle eines einzelnen Verstärker jedoch werden gemultiplext. Wenn allgemeiner Ausgang
vorgewählt wird, wird der Ausgang von Kanal 1 aktiviert, wenn eine oder mehrer der Kanäle
auf dem Verstärker unterbrochen werden.
Bus-Modus
Busmodus kann verwendet werden, wenn mehrere Verstärker durch Busstecker
angeschlossen werden. Im Busmodus werden alle Sensor-Paare in Folge (Multiplex)
abgefragt und so ein Übersprechen verhindert. Ein Verstärker wird als Master und der Rest
mit unterschiedlichen Slave-Adressen eingestellt. Beachten Sie, dass sich die Reaktionszeit
mit der Anzahl der Kanäle erhöht.
Der Wahlschalter „Ausgang" wird benutzt, um einen gemeinsamen oder einzelnen Ausgang
von einem oder mehreren Verstärkern zu benutzen. Wenn allgemeiner Ausgang für Master
und eine Anzahl von Slaves vorgewählt wird, die im Busmodus arbeiten, wird der Ausgang
von Kanal 1 auf dem Master aktiviert, wenn eine oder mehrere Kanäle von diesen Verstärkern
unterbrochen werden. Wenn ein gemeinsamer Ausgang auf einem Master benutzt wird und es
keine Gefahr des Übersprechens (cross-talk) gibt, kann die Antwortzeit verringert werden,
indem einige bzw. alle Slaves mit der gleichen Adresse versehen werden.
Test –Eingang
Der Sender wird deaktiviert, wenn der Testeingang an Minus angeschlossen wird
Sicherstellen, daß kein Gegenstand im Bereich, zwischen Sender und Empfänger-Sensor
anwesend ist, wenn der Test aktiviert wird. Wenn der Sender abgeschaltet wird, sollte eine
Änderung am Ausgang eintreten.
Alarm –Ausgang
Die Ausgang-Spannung von D1 ist aktiv(high), wenn keine Fehlermeldung für den Verstärker
angezeigt wird und inaktiv(low), wenn eine Fehlermeldung vorliegt. Folgende
Fehlermeldungen können angezeigt werden: Master/Slave-Fehler, LT/LR-Fehler und
-LED
unzulängliches Signalniveau. Im Falle des unzulänglichen Signalniveaus blinkt der Ausgang.
Einstellung der Zeitverzögerungs-Funktion
An Die Einschaltverzögerung ermöglicht, dass das Ausgangssignal nur aktiviert wird, wenn sich
während des eingestellten Zeitraumes ein Objekt im Erfassungsbereich befindet. Mit der Aus-
schaltverzögerung kann das Ausgangssignal für einen voreingestellten Zeitraum aktiviert
bleiben. Die Zeitverzögerung kann zwischen 0 und 10 Sekunden eingestellt werden.
Aus
Warnung
Dunkelschaltung
LR
C NC NO
Hellschaltung
C NC NO
V 1.2 Part Number: L40-0666220666
Telco A/S behält sich das Recht vor, Änderungen ohne vorherige
tel
Offen Aus
Geschlossen An
(A3).
Februar 2020 edition
Ankündigung vorzunehmen
