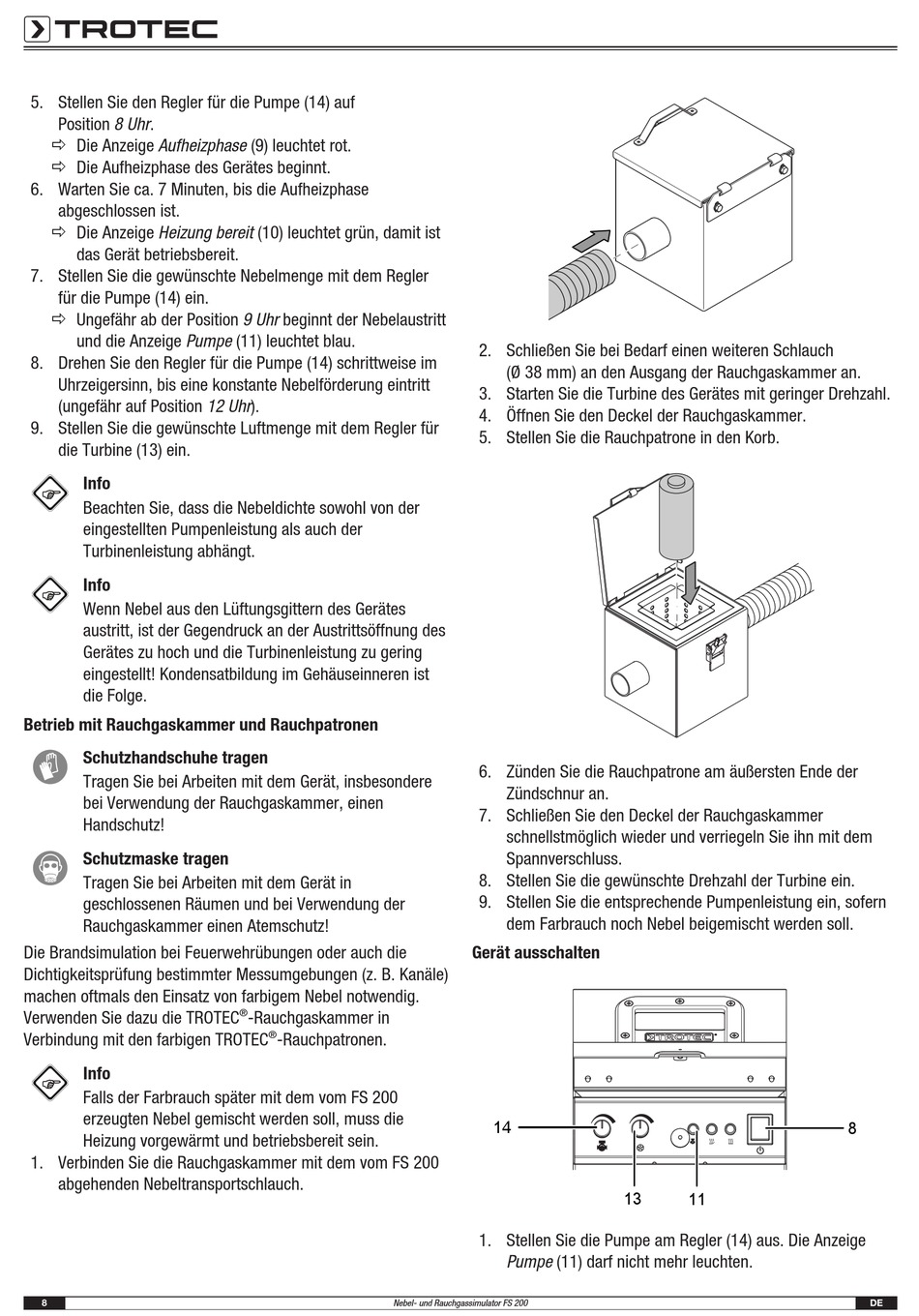

5. Stellen Sie den Regler für die Pumpe (14) auf
Position 8 Uhr.
ð Die Anzeige Aufheizphase (9) leuchtet rot.
ð Die Aufheizphase des Gerätes beginnt.
6. Warten Sie ca. 7 Minuten, bis die Aufheizphase
abgeschlossen ist.
ð Die Anzeige Heizung bereit (10) leuchtet grün, damit ist
das Gerät betriebsbereit.
7. Stellen Sie die gewünschte Nebelmenge mit dem Regler
für die Pumpe (14) ein.
ð Ungefähr ab der Position 9 Uhr beginnt der Nebelaustritt
und die Anzeige Pumpe (11) leuchtet blau.
8. Drehen Sie den Regler für die Pumpe (14) schrittweise im
Uhrzeigersinn, bis eine konstante Nebelförderung eintritt
(ungefähr auf Position 12 Uhr).
9. Stellen Sie die gewünschte Luftmenge mit dem Regler für
die Turbine (13) ein.
Info
Beachten Sie, dass die Nebeldichte sowohl von der
eingestellten Pumpenleistung als auch der
Turbinenleistung abhängt.
Info
Wenn Nebel aus den Lüftungsgittern des Gerätes
austritt, ist der Gegendruck an der Austrittsöffnung des
Gerätes zu hoch und die Turbinenleistung zu gering
eingestellt! Kondensatbildung im Gehäuseinneren ist
die Folge.
Betrieb mit Rauchgaskammer und Rauchpatronen
Schutzhandschuhe tragen
Tragen Sie bei Arbeiten mit dem Gerät, insbesondere
bei Verwendung der Rauchgaskammer, einen
Handschutz!
Schutzmaske tragen
Tragen Sie bei Arbeiten mit dem Gerät in
geschlossenen Räumen und bei Verwendung der
Rauchgaskammer einen Atemschutz!
Die Brandsimulation bei Feuerwehrübungen oder auch die
Dichtigkeitsprüfung bestimmter Messumgebungen (z. B. Kanäle)
machen oftmals den Einsatz von farbigem Nebel notwendig.
Verwenden Sie dazu die TROTEC
Verbindung mit den farbigen TROTEC
Info
Falls der Farbrauch später mit dem vom FS 200
erzeugten Nebel gemischt werden soll, muss die
Heizung vorgewärmt und betriebsbereit sein.
1. Verbinden Sie die Rauchgaskammer mit dem vom FS 200
abgehenden Nebeltransportschlauch.
8
®
-Rauchgaskammer in
®
-Rauchpatronen.
Nebel- und Rauchgassimulator FS 200
2. Schließen Sie bei Bedarf einen weiteren Schlauch
(Ø 38 mm) an den Ausgang der Rauchgaskammer an.
3. Starten Sie die Turbine des Gerätes mit geringer Drehzahl.
4. Öffnen Sie den Deckel der Rauchgaskammer.
5. Stellen Sie die Rauchpatrone in den Korb.
6. Zünden Sie die Rauchpatrone am äußersten Ende der
Zündschnur an.
7. Schließen Sie den Deckel der Rauchgaskammer
schnellstmöglich wieder und verriegeln Sie ihn mit dem
Spannverschluss.
8. Stellen Sie die gewünschte Drehzahl der Turbine ein.
9. Stellen Sie die entsprechende Pumpenleistung ein, sofern
dem Farbrauch noch Nebel beigemischt werden soll.
Gerät ausschalten
14
13
1. Stellen Sie die Pumpe am Regler (14) aus. Die Anzeige
Pumpe (11) darf nicht mehr leuchten.
8
11
DE
