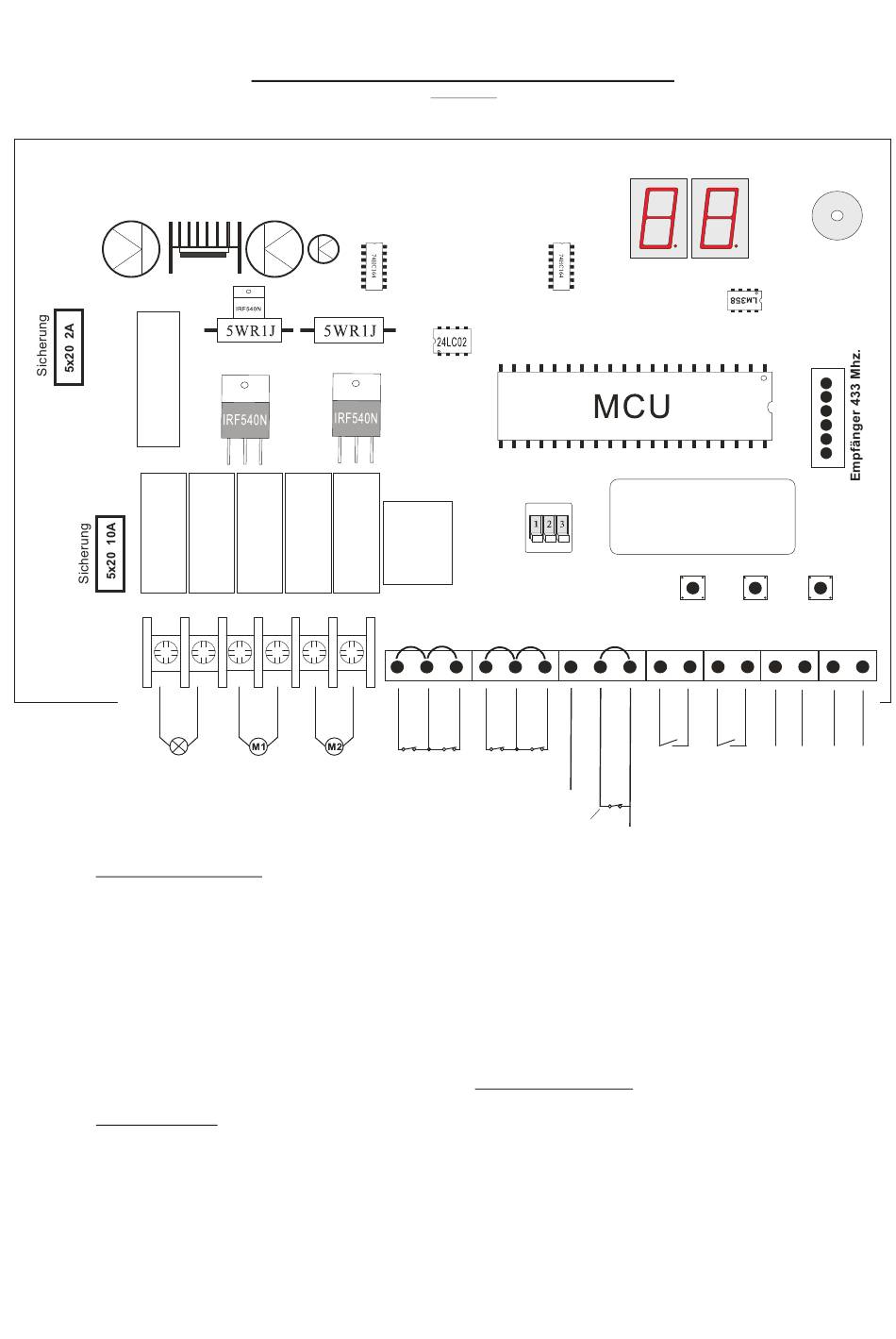

Motorsteuerung SB-15
1
2
3
Blinkleuchte
Motor 1
24V / 25W
Klemmenbelegung:
1 - 2
Blinkleuchte 24V a.c.
3 - 4
Motor 1
5 - 6
Motor 2
7
Endschalter Motor 1 OPEN
8
Endschalter Motor 1 COM
9
Endschalter Motor 1 CLOSE n.c.
10
Endschalter Motor 2 OPEN
11
Endschalter Motor 2 COM
12
Endschalter Motor 2 CLOSE n.c.
Dip - Schalter:
1. ON
- autom. Zulauf aktiviert
OFF - autom. Zulauf deaktiviert
2. ON
- Motor 1 & Motor 2 aktiv
OFF - nur Motor 1 aktiv
3. ON
- E-Schloß aktiviert
OFF - E-Schloß deaktiviert
Version 2.1
4
5
6
7
8
Motor 2
OP 1
Endschalter
Motor 1
n.c.
n.c.
ON
OFF
9
10
11
12 13
14
CL 1
OP 2
CL 2
Endschalter
Motor 2
+12V
Lichtschranke
n.c.
13
Spannung Lichtschranke +12V d.c.
14
Eingang Lichtschranke n.c.
15
Spannung Lichtschranke -12V d.c.
16 - 17 Start (Motor 1 & Motor 2)
18 - 19 Start (Fußgängerfunktion Motor 1)
20 - 21 Ausgang E-Schloß 24V d.c.
22 - 23 Ausgang 24V d.c.
Technische Daten:
Zuleitung
Transformator
Zubehörspannung
Betriebstemperatur
Motorsicherung
Steuersicherung
Laufzeit open/close
Automatischer Zulauf
DISPLAY
1. ON
- autom. Zulauf aktiviert
OFF - autom. Zulauf deaktiviert
2. ON
- Motor 1 & Motor 2 aktiv
OFF - nur Motor 1 aktiv
3. ON
- E-Schloß aktiviert
OFF - E-Schloß deaktiviert
SET
P1
15 16
17 18
19 20 21
+
Start
Start PED
E-Schloß
n.o.
Fußgänger-
24V d.c.
funktion
n.o.
- 12V
(COM)
230V/50Hz
24V d.c. 120W
24V d.c.
-20°C bis + 55°C
0 - 99 S.
0 - 99 S.
Summer
P2
22
23
-
-
+
Ausgang
24V d.c.
10A
2A
