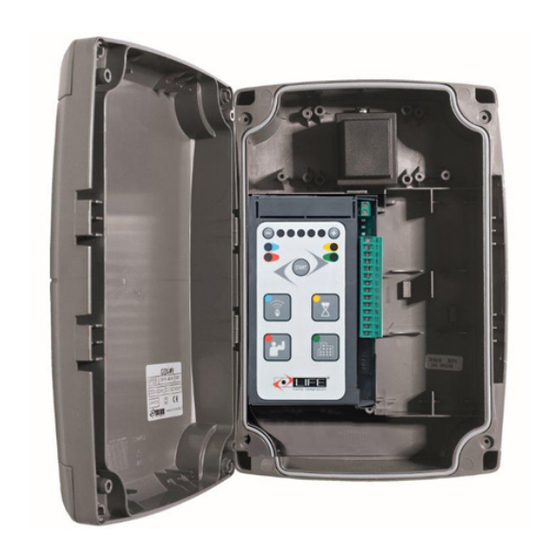

GE UNI2 RS DL
230V
Motorsteuerung für ein und zweiflügelige 230V-Antriebe
Entspricht den EN Normen En12453 und En12445
8 / 2015
MONTAGEANLEITUNG / WARTUNGSVORSCHRIFTEN UND HINWEISE
Unsere Technik erreichen Sie direkt unter:
Tel.: 08223 / 96173-15
Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
Werbung
Verwandte Anleitungen für AS Torantriebe GE UNI2 RS DL
Inhaltszusammenfassung für AS Torantriebe GE UNI2 RS DL
- Seite 1 GE UNI2 RS DL 230V Motorsteuerung für ein und zweiflügelige 230V-Antriebe Entspricht den EN Normen En12453 und En12445 8 / 2015 MONTAGEANLEITUNG / WARTUNGSVORSCHRIFTEN UND HINWEISE Unsere Technik erreichen Sie direkt unter: Tel.: 08223 / 96173-15 Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
- Seite 2 Montagehinweise zum Gehäuse Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
- Seite 3 Motorsteuerung GEUNI RS DL 230V GE UNI R DL Antenne Motorsteuerung GEUNI RS DL Drahtbrücken Original: Schlüsseltaster 6-11 11-12 Lichtschranke AERIAL RG58-50ohm COM (Gemeinsam) N.C. Stop N.O. Lichtschranke def.AUF N.O. def.ZU Ist die Fußgängerfunktion gewünscht N.O. müssen die Klemmen 8 und 9 dauerhaft Start AUF/ZU gebrückt werden.
- Seite 4 PROGRAMMIERUNG DER STEUERUNG (automatischer Lernlauf) RESET Reset - um alle Parameter auf den Originalwert zurück zu setzen könne Sie ein Reset ausführen. Info: nach 15 Minuten geht die Motorsteuerung Entfernen Sie hierfür die Spannung (Sicherung in Standby. Um weitere Einstellungen vorzunehmen Zuleitung) - halten die START-Taste gedrückt oder Handsender einlernen zu können muss die und legen die Spannung wieder an.
- Seite 5 Anschlussbelegung der Klemmleisten Anschluss Beschreibung Antenne:Abschirmung RG58- 50 Ohm Kabel Antenne:Leitung GEMEINSAMER für Stopp, Öffnen, Schließen, Impuls und Lichtschranken 6 - 7 STOPP*:programmierbarer NC Eingang, Tor stoppt. Kann als Sicherheit z. Bsp. als Not-Stopp Schalter angeschlossen werden. Wenn der Befehl ausgelöst wird, kann keine automatische Schließung erfolgen, ein erneuter Befehl ist erforderlich. Brücken falls nichts angeschlossen wird 6 - 8 ÖFFNEN:NO Eingang, Tor öffnet.
- Seite 6 Stromlaufplan / Leitungsplan Schlüsseltaster Motorsteuerung Lichtschranke 1 - Zuleitung 230V zur Steuerung 3x1,5² 2 - evtl. Taster / Steuerleitung 2x0,5² 3 - Schlüsseltaster 4x0,5² 4 - Lichtschranke 4x0,5² 5 - Antrieb 4x1,5² 6 - Antrieb 4x1,5² 7 - Lichtschranke 4x0,5² Geeignet für ein und zweiflügelige Drehtoranlagen Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
- Seite 7 Handsender einlernen / löschen FUNKPROGRAMMIERUNG Die Steuerung ist mit einem eingebauten Funkempfänger ausgestattet, mit einem 1000 Code-Speicher und 1 Kanal mit 433.92 MHz Frequenz, mit LIFE Rolling Code und Auto Code. Löschen eines eingelernten Funkhandsenders a) Drücken Sie 5 Sekunden lang , die grüne LED (SX) leuchtet auf und beginnt dann zu blinken.
- Seite 8 Automatischer Zulauf / Logik - Funktionen 3.1.2 Automatische Schließung Nach einer vorher festgesetzten PAUSENZEIT wird die automatische Schließung aktiviert. Wenn in diesem Modus der Befehl ‘ IMPULSBETRIEB ’ erteilt wird, werden folgende Torbewegungen gesteuert – ÖFFNUNG 2 – PAUSE 3 – SCHLIESSUNG 4 – PAUSE, z.
- Seite 9 Krafteinstellung / Hindernisserkennung 3.2.3 Krafteinstellung Mit Hilfe der Krafteinstellung wird die Schubkraft reguliert. Drücken Sie die rote LED (SX) leuchtet auf. Drücken Sie oder um den Kraftwert einzustellen. LEUCHTENDE KRAFTWERT Mindestwert (min) Höchstwert (max) Warten Sie 25 Sekunden oder drücken Sie erneut um auszusteigen.
- Seite 10 Manueller Lernlauf 3.3.4 Manuelle Programmierung Drücken Sie für 5 Sekunden, die 5 LED´s oben leuchten und blinken anschließend. Die Programmierung kann manuell mit der Taste P1 des Handsenders erfolgen (Handsender muss eingelernt sein). Startposition: die Tore sollten ca. 50% geöffnet sein ENDANSCHLAG FÜR SCHLIESSUNG Einlernen Endanschlag Schließung Flügel 1.
- Seite 11 Anschluss Schlüsseltaster 300-SCE Drahtbrücken Original: 6-11 6 - 12 Ist die Fußgängerfunktion gewünscht, müssen die Klemmen 8 und 9 dauerhaft gebrückt werden. Schaltkontakt zwischen RG58-50ohm 6 und 8/9. COM (Gemeinsam) N.C. Stop Fußgängerfunktion (nur ein Flügel) N.O. def.AUF N.O. def.ZU N.O.
- Seite 12 Anschluss Lichtschranke Typ: IR-30 Drahtbrücken Original: 6-11 6 - 12 INFO - wird eine Lichtschranke angeschlossen, muss die Brücke 11 - 12 entfernt werden ! RG58-50ohm COM (Gemeinsam) N.C. Stop N.O. def.AUF N.O. def.ZU N.O. Start AUF/ZU N.C. Lichtschranke 1 N.C.
- Seite 13 Anschluss Lichtschranke Typ: SENSIVA-WL (Sender Batteriebetrieben) Drahtbrücken Original: 6-11 11 - 12 INFO - wird eine Lichtschranke angeschlossen, muss die Brücke 11 - 12 entfernt werden ! RG58-50ohm COM (Gemeinsam) N.C. Stop N.O. def.AUF N.O. def.ZU N.O. Start AUF/ZU N.C. Lichtschranke 1 N.C.
- Seite 14 Anschluss Elektroschloss V06 an der GEUNI 230V Drahtbrücken Original: 6-11 6 - 12 RG58-50ohm COM (Gemeinsam) N.C. Stop N.O. def.AUF N.O. def.ZU N.O. Start AUF/ZU N.C. Lichtschranke 1 N.C. Lichtschranke 12 Vac 15VA Elektroschloss 12V 24 Vac 3W max Kontrolleuchte Ausgang 24Vac Motor 2 Phase Kondensator...
- Seite 15 Montageposition der Lichtschranke Höhe ca. 40-50 cm Straßenseite Hofseite Info: Elektrische Anlagen dürfen nur von einem Fachelektriker in Betrieb genommen werden.
-
Seite 16: Declaration Of Conformity
Konformitätserkläeung Declaration of conformity under Directive 98/37/EC, appendix II, part B (Manufacturer’s Declaration of CE Conformity) LIFE Home Integration Via S.Pertini 3/5 31014 COLLE UMBERTO (TV) declares that the following product: GEUNIR DL control unit satisfies the essential requisites established in the following directives: •... - Seite 17 Kontaktdaten An der Hausener Str. 5 Tel.: 08223/96173-0 D - 89367 Waldstetten Fax: 08223/96173-20 www.as-torantriebe.de schmidantriebe@aol.com Nachdruck verboten !
