Danfoss VLT 5000 Serie Instruction Seite 3

Instruktion für Encodersignalwandler 5V TTL->
24 V DC für VLT 5000 Encoder Eingänge
Die Encodersignalwandlerkarte wurde für den Einsatz
von 5 V TTL Inkrementalencoder mit Differenzialsignal
(Linedriver/RS 422) zum direkten Anschluß an die 24
V-Eingänge der VLT 5000 Steuerkarte Entwickelt.
Diese Wandlerkarte stellt einen zusätzlichen
Encoderausgang (5 V TTL - RS 422) für
Folgesteuerungen zur Verfügung.
Warnung!
MI.50.I1.51 - VLT is a registered Danfoss trademark

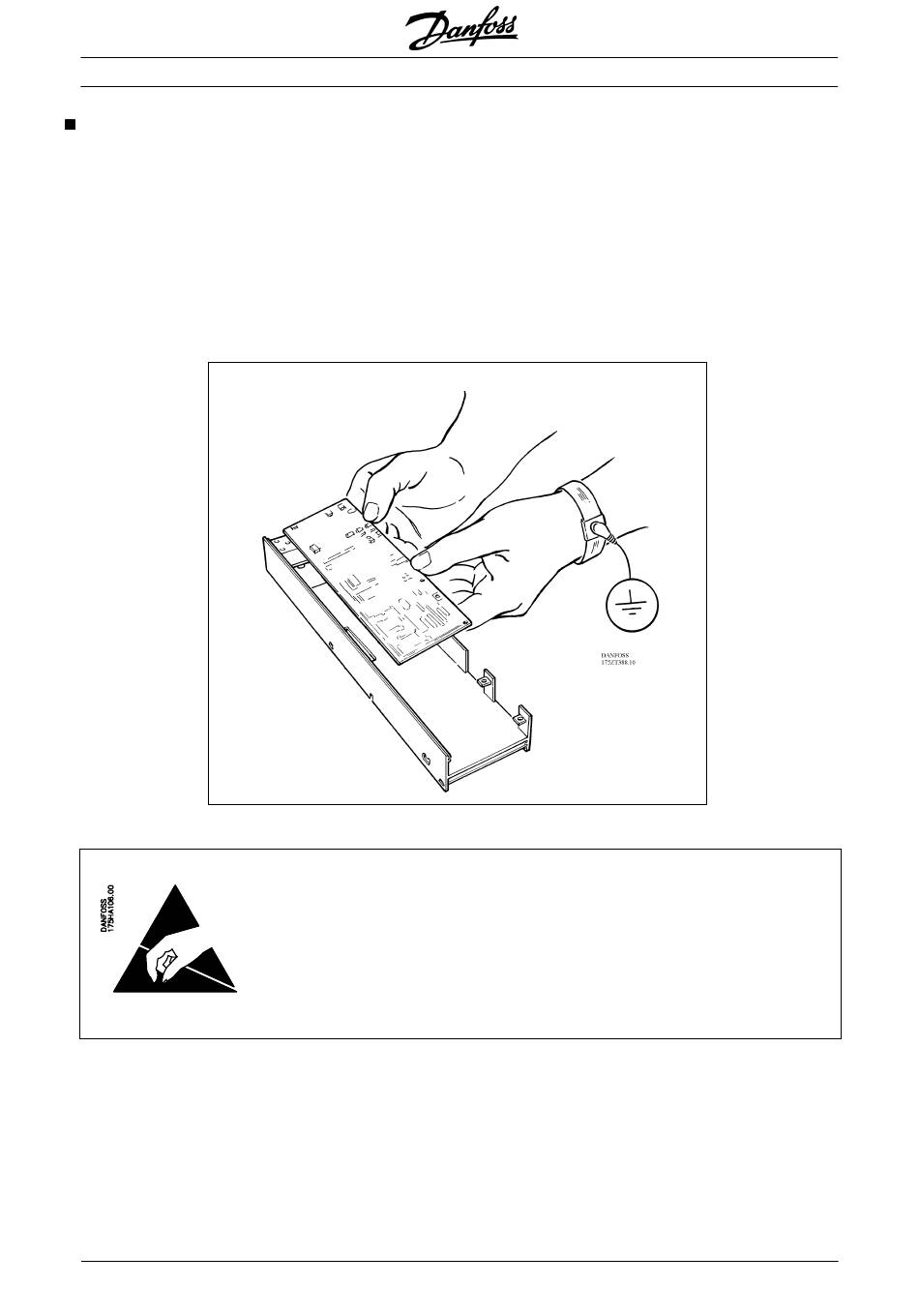

Die Anwendungsoptionskarte wie auch andere elektronische Bauelemente
des VLT sind gegen elektrostatische Entladungen (ESD) empfindlich.
Bei Transport und Lagerung immer darauf achten, daß sich die Optionskarte
in dem Beutel befindet, der sie gegen ESD schützt. Vor Entnahme der Karte
aus dem Schutzbeutel den eigenen Körper ausreichend gut erden, z.B. mit
einem geeigneten Erdungsarmband. Den VLT ebenfalls mit Masse verbinden.
Die ungeschützte Optionskarte immer nur an der Kante berühren und niemals
direkt auf den elektronischen Bauelementen, da die Karte irreparable
Schäden erleiden kann.
VLT ® Series 5000 5V TTL -> 24V DC Option
Die Karte verfügt über einen "Ready-Eingang", mit
dem der Geber abgefragt werden kann. Steht an
diesem Eingang ein logisches 1-Signal an, ist der
Relaiskontakt auf dieser Karte geschlossen. Steht ein
logisches 0-Signal an, dann öffnet der Relaiskontakt.
Dieser Relaiskontakt kann direkt auf einen
Digitaleingang des VLT 5000 verdrahtet werden (z.B.
Klemme 27 - Motorfreilauf).
Diese Optionskarte wird wie die anderen Optionen
unter die Steuerkarte des VLT 5000 montiert.
3
