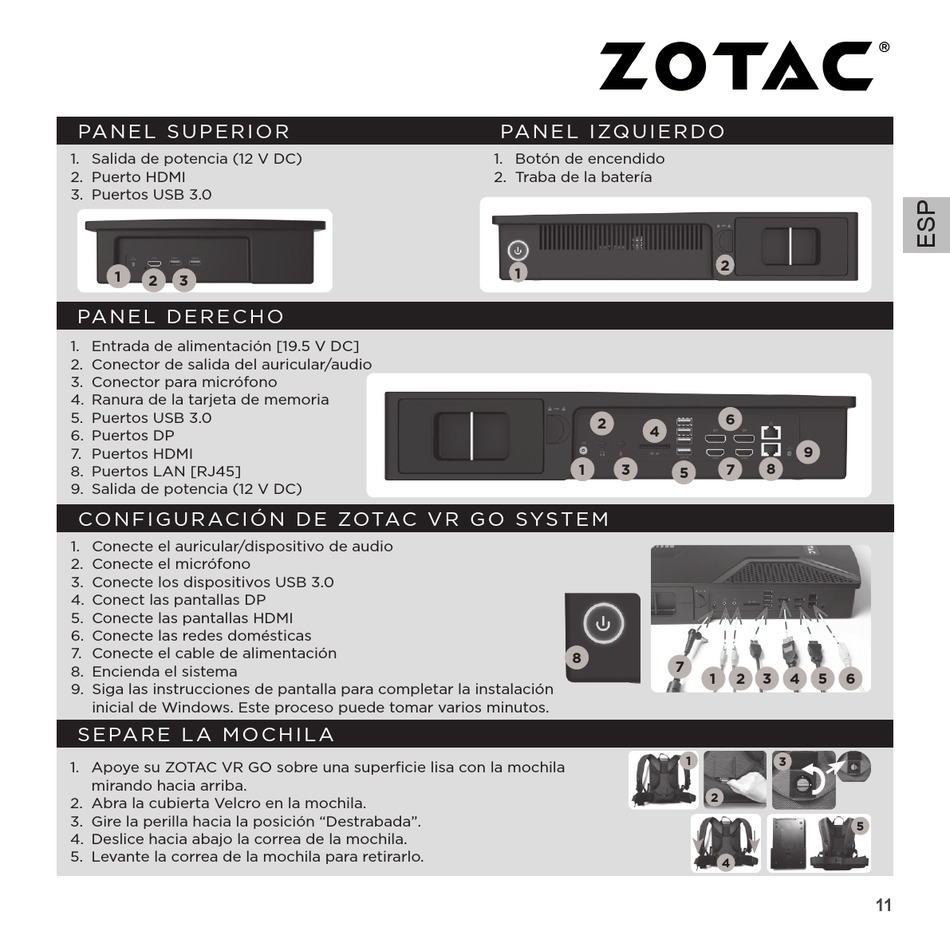

PA N E L S U P E R I O R
1. Salida de potencia (12 V DC)
2. Puerto HDMI
3. Puertos USB 3.0
1
2
3
PA N E L D E R E C H O
1. Entrada de alimentación [19.5 V DC]
2. Conector de salida del auricular/audio
3. Conector para micrófono
4. Ranura de la tarjeta de memoria
5. Puertos USB 3.0
6. Puertos DP
7. Puertos HDMI
8. Puertos LAN [RJ45]
9. Salida de potencia (12 V DC)
C O N F I G U R AC I Ó N D E ZOTAC V R G O SYS T E M
1. Conecte el auricular/dispositivo de audio
2. Conecte el micrófono
3. Conecte los dispositivos USB 3.0
4. Conect las pantallas DP
5. Conecte las pantallas HDMI
6. Conecte las redes domésticas
7. Conecte el cable de alimentación
8. Encienda el sistema
9. Siga las instrucciones de pantalla para completar la instalación
inicial de Windows. Este proceso puede tomar varios minutos.
S E PA R E L A M O C H I L A
1. Apoye su ZOTAC VR GO sobre una superficie lisa con la mochila
mirando hacia arriba.
2. Abra la cubierta Velcro en la mochila.
3. Gire la perilla hacia la posición "Destrabada".
4. Deslice hacia abajo la correa de la mochila.
5. Levante la correa de la mochila para retirarlo.
PA N E L I ZQ U I E R D O
1. Botón de encendido
2. Traba de la batería
1
2
4
1
3
8
2
6
9
8
7
5
7
1
2
3
4
5
6
1
3
2
4
5
11
