- Seite 2 Art.: applied standards/ angewendete Normen: Elektronische Pumpensteuerung EN 61000-6-3:2007 + A1:2011 Electronic pressure control switch EN 61000-6-1:2007 EN 60730-1 :2016 Aqua Control M EN 60730-2-6 :2016 EN 50581:2012 T.I.P. Waibstadt, 03.09.2018 Technische Industrie Produkte GmbH T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17...
-
Seite 3: Inhaltsverzeichnis
Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von toom! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Ver- wendung zuverlässigster elektrischer bzw. - Seite 4 an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resul- tierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Bewahren Sie das Gerät und dessen Anschlussleitung außerhalb der Reichweite von Kindern auf.
-
Seite 5: Funktionsweise
Einschaltdruck und Druck des Leitungssystems lassen sich durch das einge- baute Manometer kontrollieren. Beim Betrieb des Aqua Control M dürfen sich keine Feststoffe in der zu pum- penden Flüssigkeit befinden, da dies zu Funktionsstörungen führen kann. Ist diese Voraussetzung nicht gegeben, muss im Ansaugbereich der Pumpe ein wirksamer Vorfilter installiert werden. -
Seite 6: Technische Daten
Während der gesamten Installation und während sämtlicher War- tungsarbeiten dürfen die Geräte nicht ans Stromnetz ange- schlossen sein. Die Pumpe, die elektronische Pumpensteuerung Aqua Control M und das gesamte Anschlusssystem müssen vor Frost und Wet- tereinflüssen geschützt werden. Achten Sie bei der Installation darauf, dass das Anschlusskabel nicht zu straff gespannt ist, da dies zu Beschädigungen der... -
Seite 7: Installation Der Elektronischen Pumpensteuerung
Pumpensteuerung nicht mehr von Hand drehen lassen. Bei der Montage des Aqua Control M ist darauf zu achten, dass die Pfeile auf dessen Deckel und Ausgang in die Fließrichtung der Förderflüssigkeit zeigen. Anschließend sind der Ausgang des Aqua Control M und der Verbraucher mit einer geeigneten Wasserleitung zu verbinden. -
Seite 8: Einschaltdruck
Einschaltdruck Die Änderung des voreingestellten Einschaltdrucks darf nur durch Fachpersonal vorgenommen werden. Die Differenz zwischen dem am Aqua Control M eingestellten Einschaltdruck und dem maximalen Druck der Pumpe muss mehr als 0,6 bar betragen. Der Druck, bei dem die automatische Steuerung anspricht, ist auf 1,5 bar vor- eingestellt;... -
Seite 9: Inbetriebnahme
Falls kein Wasser gefördert wird, lassen Sie zur Inbetriebnahme die Pumpe länger als die in der elektronischen Pumpensteuerung eingestellte Zeit arbei- ten. Halten Sie dazu die am Aqua Control M befindliche Taste „START PUMP“ solange gedrückt wird, bis der Ansaugvorgang der Pumpe abgeschlossen ist und Wasser gefördert wird. -
Seite 10: Wartung Und Hilfe Bei Störfällen
9. Wartung und Hilfe bei Störfällen Vor Wartungsarbeiten muss die Pumpe vom Stromnetz getrennt werden. Bei nicht erfolgter Trennung vom Stromnetz besteht u. a. die Gefahr des unbeabsichtigten Startens der Pumpe. Wir haften nicht für Schäden, die auf unsachgemäßen Repara- turversuchen beruhen. - Seite 11 Störung Mögliche Ursache Behebung 1. Pumpe fördert 1. Kein Strom vorhanden. 1. Mit einem GS-gerechten keine Flüssigkeit. Gerät überprüfen, ob Spannung vorhanden ist (Sicherheitshinweise be- achten!). Überprüfen, ob der Stecker richtig einge- steckt ist. Bei vorhandener Spannung leuchtet die grü- ne Kontrolllampe der elekt- ronischen Pumpensteue- rung.
-
Seite 12: Garantie
Störung Mögliche Ursache Behebung 4. Die Pumpe setzt 1. Siehe Punkt 1.1. 1. Siehe Punkt 1.1. sich nicht mehr in 2. Der Höhenunterschied 2. Siehe Punkt 3.1. Betrieb. zwischen elektronischer Pumpensteuerung und Entnahmestelle, der gemäß Voreinstellung max. 15 m betragen darf, ist zu groß. 3. - Seite 13 Keine Garantie besteht insbesondere: - Bei unsachgemäßer Behandlung und bei eigenen Veränderungen am Gerät - Bei mechanischer Beschädigung des Gerätes von außen und Transport- schäden - Bei üblicher Abnutzung von Verschleißteilen - Bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind - Bei Missachtung der Gebrauchsanweisung und Bedienungsfehlern - Wenn das Gerät keinen technischen Defekt aufweist...
-
Seite 14: Bestellung Von Ersatzteilen
Geräte vor und präsentieren aktuelle Trends und Innovationen im Be- reich Pumpentechnik. 12. Service Bei Garantieanspruch oder Störungen wenden Sie sich bitte an: Hotline für toom Pumpen: Tel.: + 49 (0) 7263 / 9125 78 Fax: + 49 (0) 7263 / 9125 25 E-Mail: service@tip-pumpen.de T.I.P. -
Seite 15: Aqua Control M Anhang / Abbildungen

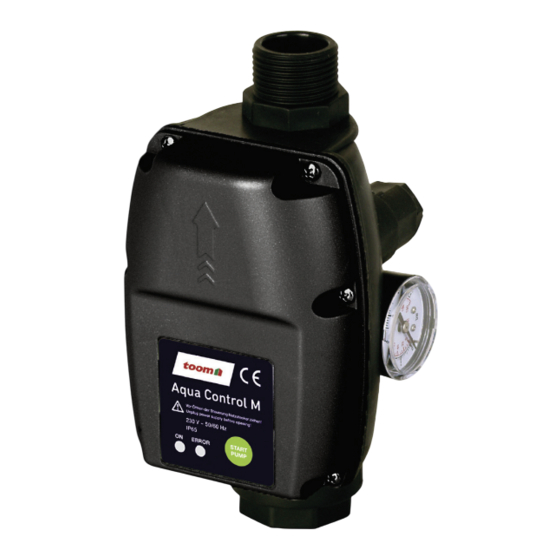

13. Aqua Control M Anhang / Abbildungen Funktionsteile / Details 1 Taste START PUMP 4 Netzanschluss für Pumpe 7 Anschluss Netzkabelstecker (Reset-Taste) (Steckdose) 2 Kontrollleuchte bei 5 Verstellschraube für 8 Zulaufanschluss IG 30,93 mm Trockenlauf (rot) Ansprechdruck (1 “), (drehbar) 3 Kontrollleuchte für...
