- Seite 1 Bedienungsanleitung Aqua Control M elektronisches Steuersystem Einschaltdruck für Garten- und Tiefbrunnen- 1,0 - 3,5 bar pumpen...
- Seite 2 Normen: Elektronische Pumpensteuerung EN 61000-6-3:2007 + A1:2011 Electronic pump control switch EN 61000-6-1:2007 EN 60730-1 :2011 EN 60335-1:2012 + A11:2014 Aqua Control M EN 50581:2012 Waibstadt, 04.08.2016 T.I.P. Technische Industrie Produkte T.I.P. Technische Industrie Produkte GmbH GmbH Siemensstraße 17...
-
Seite 3: Inhaltsverzeichnis
Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von toom! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw. -
Seite 4: Funktionsweise
Verbrauchern. Als weiterer Vorzug schützt der Aqua Control M die Pumpe vor Schäden durch Trockenlauf, da bei Wassermangel eine Abschaltung erfolgt. Sobald die Verbindung mit dem Stromnetz hergestellt ist, aktiviert der Aqua Control M die Pumpe für einen Zeit- raum von etwa 15 Sekunden. Die automatische Einschaltung der Pumpe erfolgt, wenn durch Öffnen eines Ver- brauchers der Druck im Leitungssystem fällt, bis der Einschaltdruck des Aqua Control M erreicht ist. -
Seite 5: Lieferumfang
Hand drehen lassen. Bei der Montage des Aqua Control M ist darauf zu achten, dass die Pfeile auf dessen Deckel und Ausgang in die Fließrichtung der Förderflüssigkeit zeigen. Anschließend sind der Ausgang des Aqua Control M und der Verbrau- cher mit einer geeigneten Wasserleitung zu verbinden. -
Seite 6: Elektrischer Anschluss
Der Netzstecker des automatischen Steuersystems wird über eine ordnungsgemäß installierte Schutzkontakt- steckdose direkt mit der Stromversorgung verbunden. Die grüne Kontrollleuchte zeigt während des Betriebs an, ob Spannung am System anliegt. Der Netzstecker der Pumpe wird an die Steckdose des Aqua Control M ange- schlossen. -
Seite 7: Unterbrechung Und Wiederaufnahme Des Betriebs Bei Trockenlauf
8. Unterbrechung und Wiederaufnahme des Betriebs bei Trockenlauf Bei Trockenlauf bzw. Wassermangel sorgt die elektronische Pumpensteuerung Aqua Control M für eine Abschal- tung der Pumpe. Zusätzlich leuchtet die rote Kontrolllampe „ERROR“ auf. Diese Schutzvorrichtung verhindert ei- ne erneute automatische Einschaltung der Pumpe. Zur Wiederherstellung des Betriebs muss die Taste „START PUMP“... -
Seite 8: Garantie
10. Garantie Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Verkäufer leistet für einwandfreies Material und fehlerfreie Fertigung Garantie gemäß den gesetzlichen Bestimmungen des jeweiligen Landes, in dem das Gerät gekauft wurde. Die Garantiezeit beginnt mit dem Tag des Kaufs, zu nachfolgenden Bedingungen: Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. -
Seite 9: Service
12. Service Bei Garantieanspruch oder Störungen wenden Sie sich bitte an: T.I.P. Technische Industrie Produkte GmbH Tel.: + 49 (0) 7263 / 9125 0 Reparaturservice und Ersatzteilversand Fax: + 49 (0) 7263 / 9125 25 Siemensstraße 17 D-74915 Waibstadt E-Mail: service@tip-pumpen.de In Österreich wenden Sie sich bitte direkt an Ihre Verkaufsstelle oder an: POSPISCHIL TOOLS GmbH Tel.: + 43 / 1 / 9116300... -
Seite 10: Aqua Control M Anhang / Abbildungen

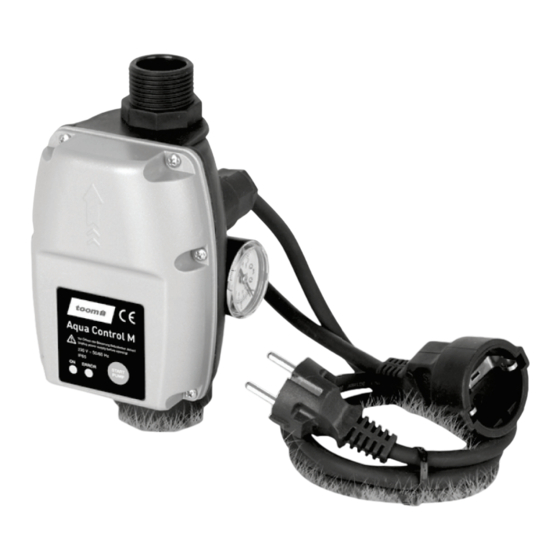

Anhang: Abbildungen Aqua Control M Funktionsteile / Details Taste START PUMP (Reset-Taste) Netzanschluss für Pumpe (Steckdose) Anschluss Netzkabelstecker Kontrollleuchte bei Trockenlauf (rot) Verstellschraube für Ansprechdruck Zulaufanschluss IG 30,93 mm (drehbar) (1 “), Kontrollleute für Netzspannung (grün) Ausgang AG 33,25 mm Manometer (1 “) - Seite 12 T.I.P. Technische Industrie Produkte GmbH Art.Nr.: 4200092 Siemensstraße 17, D - 74915 Waibstadt NAN: 1161095 www.tip-pumpen.de La.Nr.: 49152...
