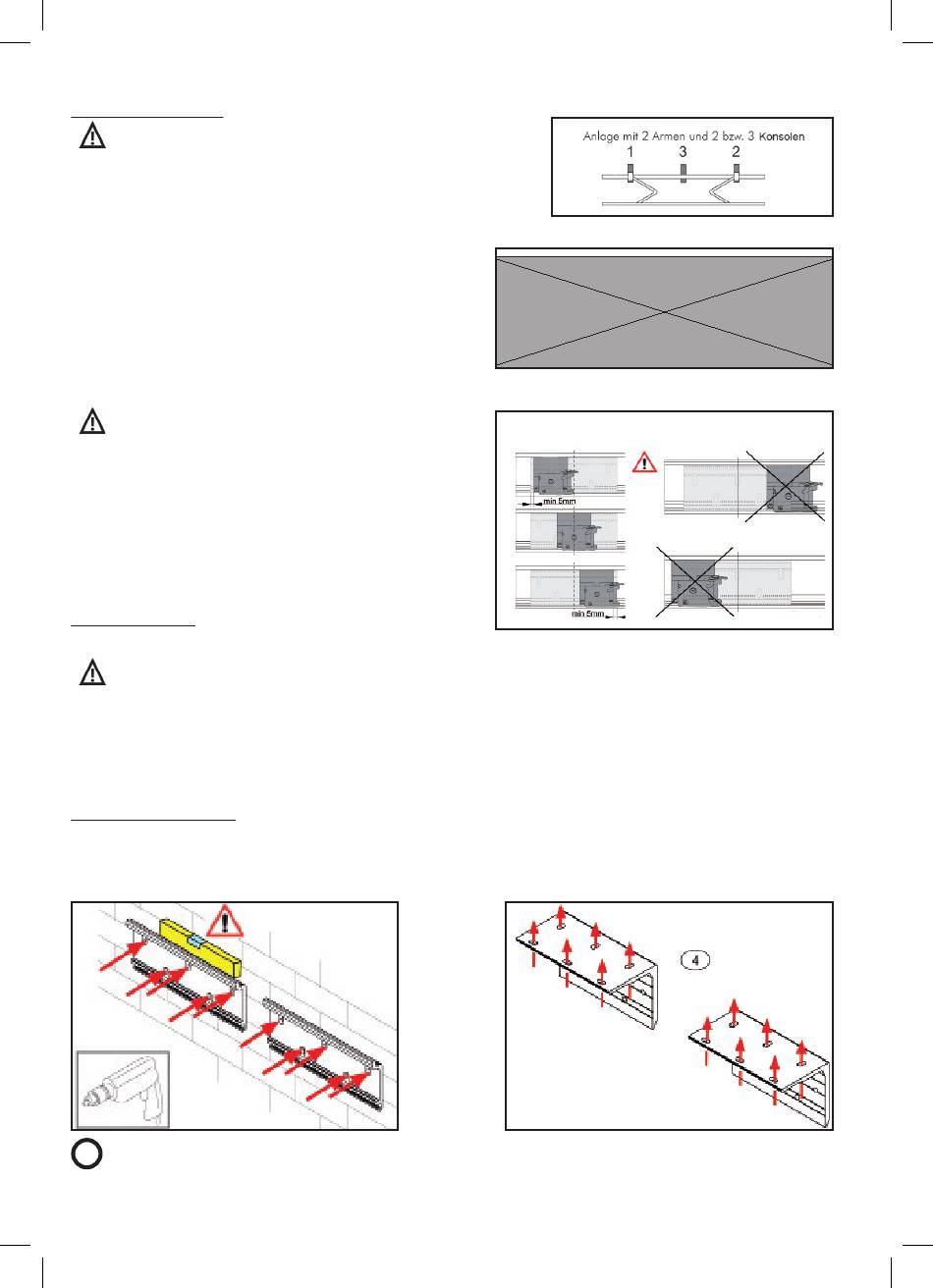

Position der Konsolen
Die Konsolen sind an den Anbindungspunkten der Arme zu
setzen. Die folgenden Skizzen zeigen die bestmögliche
Aufteilung der Konsolen.
Auf der Rückseite des Markisengehäuses befinden sich
Markierungen mit der Definition der Konsolenpositionen.
Die ermittelten Punkte sind auf den Untergrund zu
übertragen. Die Idealposition für die Konsolenmitte
ist anzustreben.
Die Grenzbereiche der Konsolenmitten dürfen nicht
überschritten werden, dies kann zu Beschädigungen
und Fehlfunktionen der Markise führen.
Einschränkungen:
Betrifft hauptsächlich Anlagen im Grenzmaß:
Es besteht die Möglichkeit bei Position Mitte Konsole gleich Markierung (Idealposition), dass die Konsole
seitlich über die Markisenbreite hinaus ragt und die Markise somit nicht montierbar ist. Hierbei ist wie
folgt zu verfahren:
Konsolenaußenkante auf äußere Postion „max." der Markierung auf der Rückseite des Gehäuses setzen.
Die Konsole muss den gesamten Bereich „max. bis max." der Markierung abdecken.
Bohrungen für Konsole:
Die Bohrbilder der Konsolen auf die ermittelten Konsolenpositionen übertragen
Wandmontage
i
Aus statischen Gründen sind an allen Konsolenbohrungen Schrauben zu setzen.
Je nach Montageuntergrund und Befestigungsart den entsprechenden Bohrer verwenden
JA
Optional Deckenmontage
NEIN
