Relay TSENSA Bedienungsanleitung Seite 2

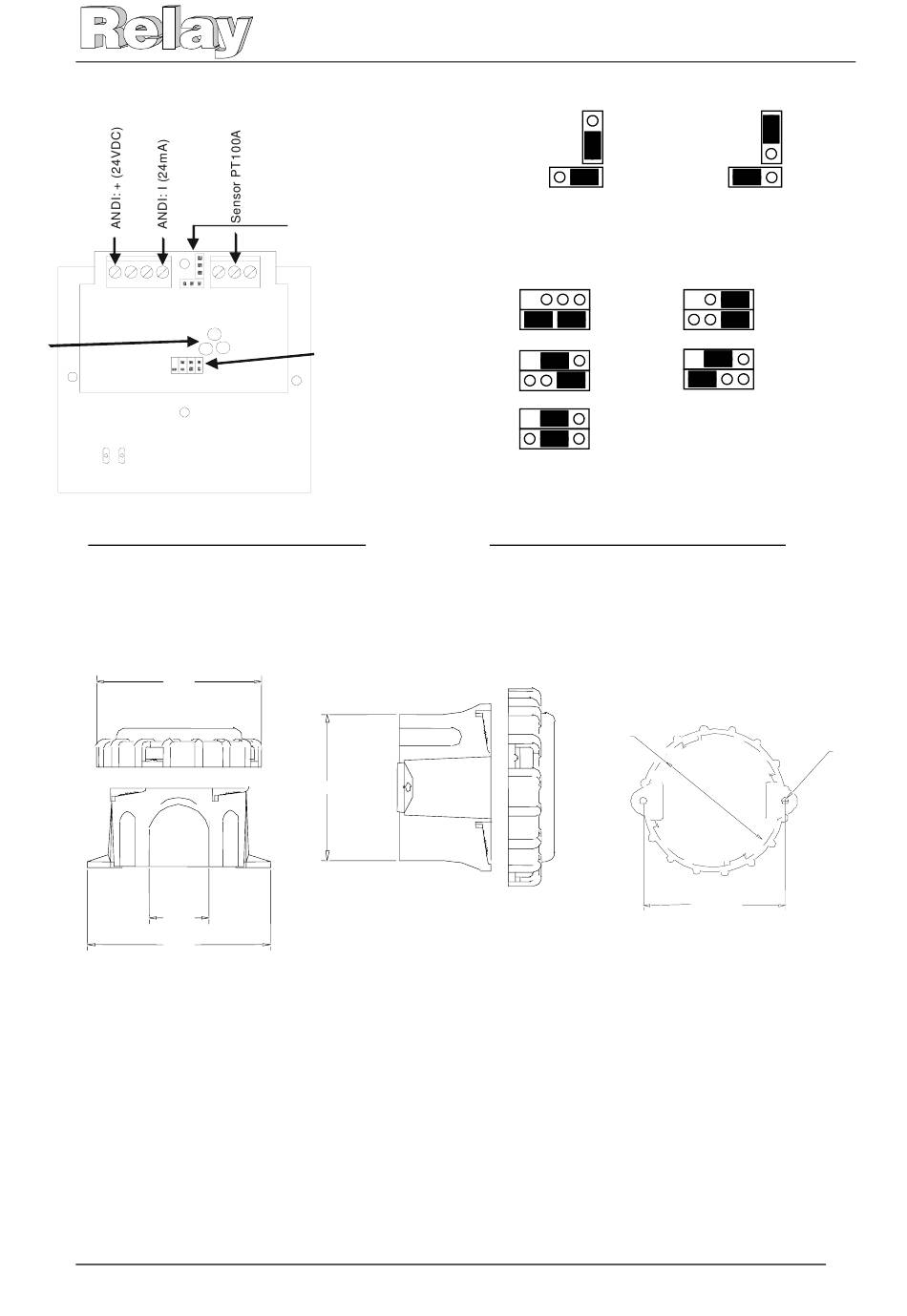

Anschlüsse / Connections:
24V 0V OS OT
Status
LEDs
4..20mA Mode: rote / red LED (LED1)
- An / On: Spannung OK / Voltage OK
- Blinkt / Flashes: Spannung niedrig / voltage low
Abmessungen / Dimensions:
93 mm
32 mm
98 mm
Montage / Mounting:
Bitte montieren Sie den Sensor nicht an einer Stelle, wo er direkter Sonneneinstrahlung ausgesetzt ist.
Wir empfehlen das Gerät so anzubringen, daß der Kabeleingang nach unten zeigt. Nach Drehung des
Gehäusedeckels können Sie diesen abnehmen und dann die beiden Bohrlöcher im 85 mm Abstand
bohren. Verwenden Sie geeignete Schrauben und Dübel für die Montage. Das Kabel wird durch die
wasserdichte Kabelverschraubung geführt, angeschlossen und die Zugentlastung festgezogen.
Please avoid mounting the sensor in direct sunlight. It is recommended that the unit be mounted with the
cable entry at the bottom. Remove the front cover by twisting the lid and separating from the main body.
Drill two pilot holes at 85mm centres in the wall and fix the sensor with appropriate screws. Feed the
cable through the waterproof cable gland and terminate the cores at the terminal block. Please tighten the
cable gland.
D
ATENBLATT
GmbH, Stettiner Str. 38, D-33106 Paderborn
Jumper
Signaltyp /
signal type
(R) R W
Jumper
Temp.Bereich /
temp. Range
67 mm
/ D S TSENSA
ATA HEET
Jumper Signaltyp / signal type:
0-10Vdc
Jumper Temp.Bereich / temp. Range:
-10 .. +40°C
-10 .. +160°C
-30 .. +50°C
Default: 4..20mA / -30°C..+50°C
0..10V Mode: grüne / green LED (LED2)
- An / On: Spannung OK / Voltage OK
- Blinkt / Flashes : Spannung niedrig / voltage low
∅ 74 mm
4-20mA
-10 .. +110°C
0 .. +400°C
∅ 4 mm
85 mm
R 2.0
EV
