Relay TSENSA Bedienungsanleitung

TSENSA
Der TSENSA - ein Sensor für Aussentemperaturen mit integriertem 4-20mA Transmitter - ermöglicht mit
dem M-Bus A/D-Wandler ANDI1 bis ANDI4 die Erfassung der Aussentemperatur über ein M-Bus System.
The TSENSA is an outside temperature sensor with integrated 4-20mA transmitter and allows to measure
the outside temperature using an M-Bus system and our M-Bus A/D converter ANDI1 to ANDI4.
Technische Daten / Technical data:
Ausgang / Output
Sensor
Messbereich / Range
Genauigkeit / Accuracy
Gehäuse / Housing
Dimensions
Anschlüsse / Connectors
Versorgung / Supply

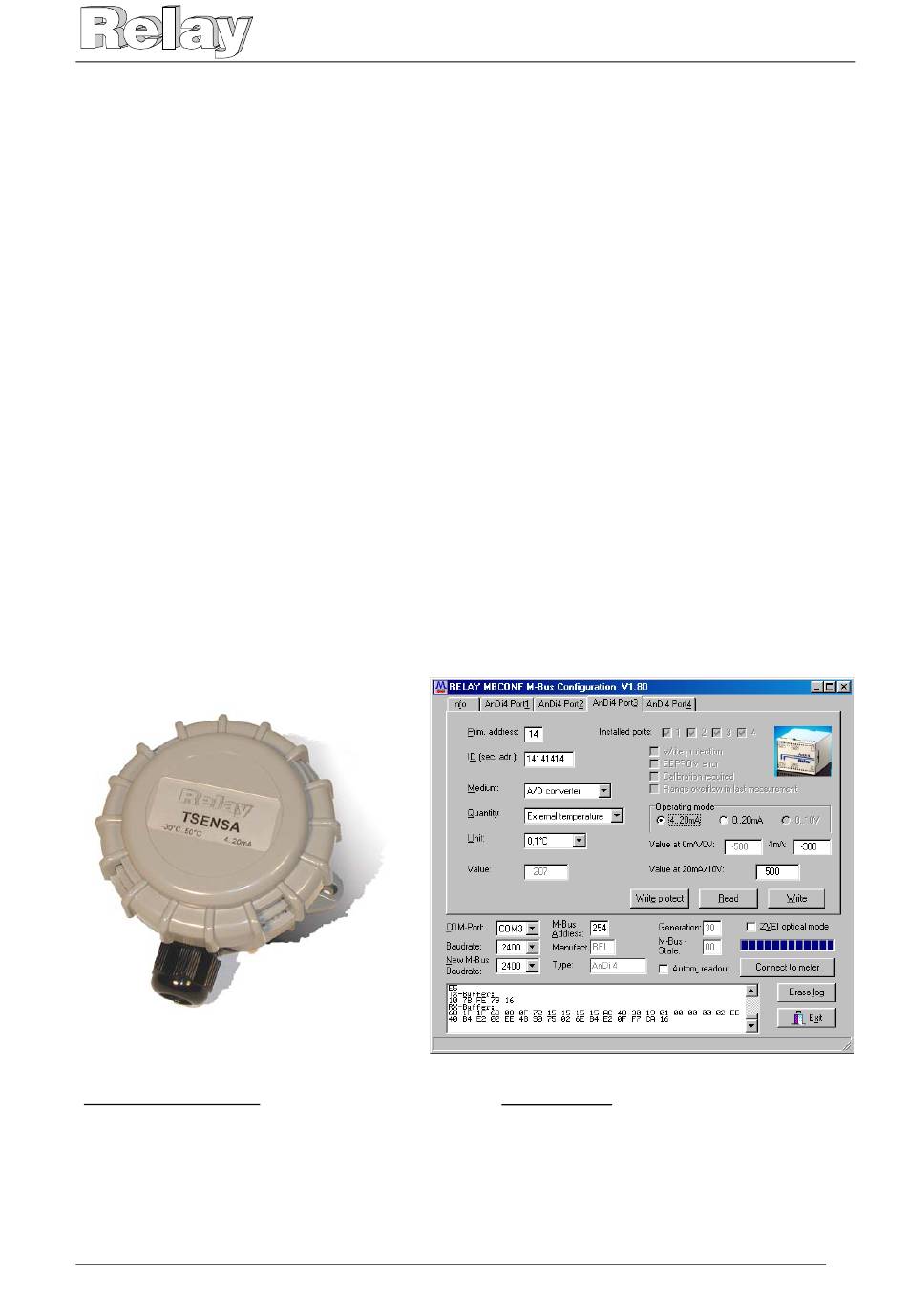

Abbildung / Picture:
Einstellungen am ANDI:
•
Jumper auf Strommessung
•
Messgrösse: Aussen-Temperatur
•
Einheit: 0,1 °C
•
4mA: -300 (entspricht - 30,0°C)
•
20mA: 500 (entspricht + 50,0°C)
D / D S
ATENBLATT ATA
GmbH, Stettiner Str. 38, D-33106 Paderborn
Aussentemperatursensor mit 4-20mA Ausgang
Outside Air Temperature Sensor with 4-20mA Output
4-20mA / 0-10V optional
PT100
-30°C .. +50°C
0,5°C
IP65, ABS, Wandmontage / Wall mounting
Ø 75 mm x 56 mm
2 Schraubklemmen / 2 screw terminals
4-20mA Mode: 12..27 VDC, 0..10V Mode: 22.26 VDC
TSENSA
HEET
Parametrier-Einstellungen / Configuration setup:
Setup of ANDI:
•
Jumper to current measurement
•
Quantity: External Temperature
•
Unit: 0,1 °C
•
4mA: -300 (equals to - 30,0°C)
•
20mA: 500 (equals to + 50,0°C)
R 2.0
EV
