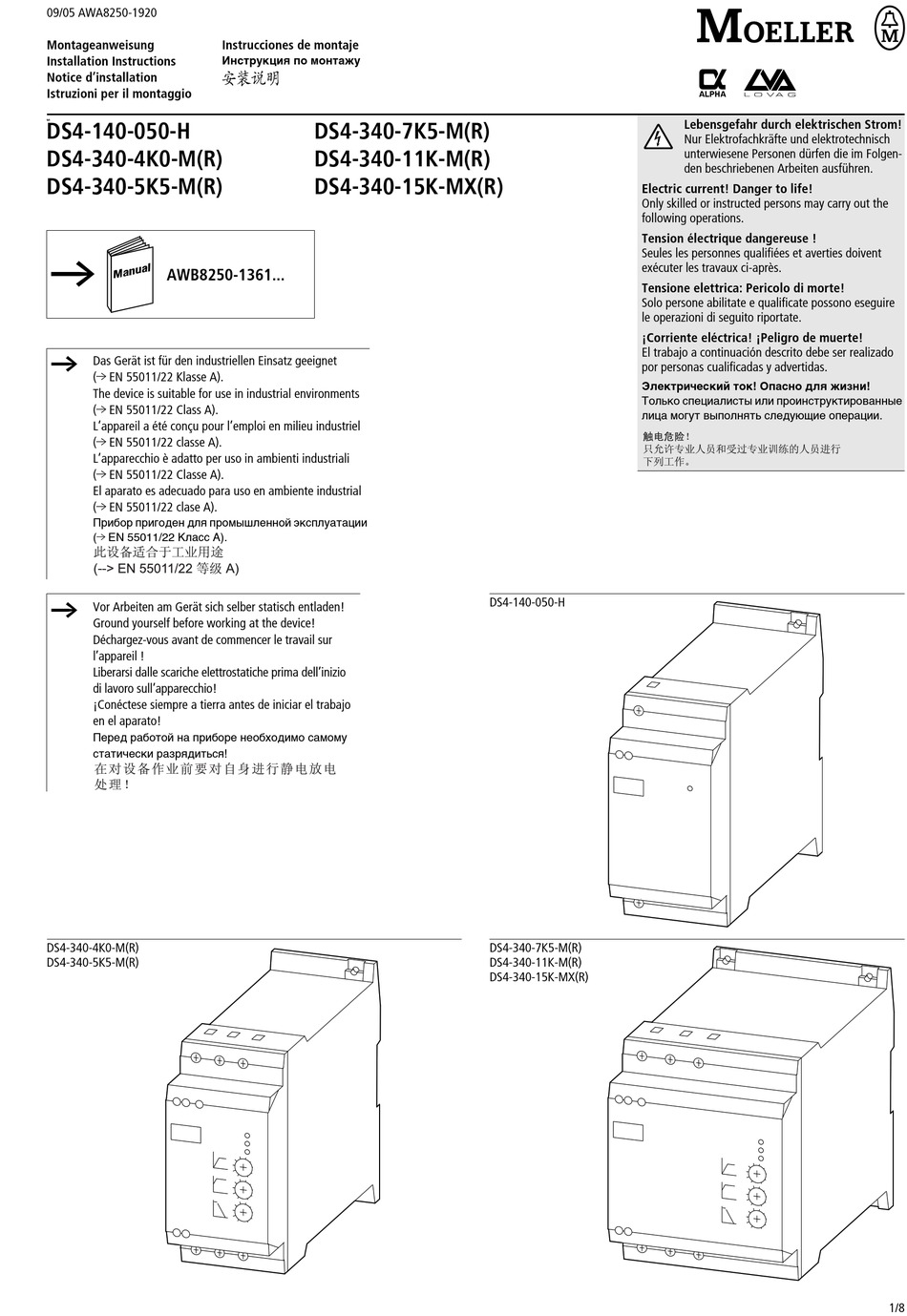

09/05 AWA8250-1920
Montageanweisung
Installation Instructions
Notice d'installation
Istruzioni per il montaggio

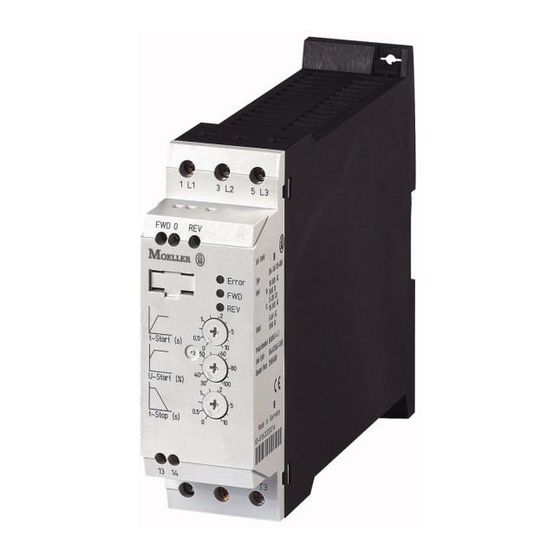

tzt
DS4-140-050-H
DS4-340-4K0-M(R)
DS4-340-5K5-M(R)
A
AWB8250-1361...
h
Das Gerät ist für den industriellen Einsatz geeignet
(l EN 55011/22 Klasse A).
The device is suitable for use in industrial environments
(l EN 55011/22 Class A).
L'appareil a été conçu pour l'emploi en milieu industriel
(l EN 55011/22 classe A).
L'apparecchio è adatto per uso in ambienti industriali
(l EN 55011/22 Classe A).
El aparato es adecuado para uso en ambiente industrial
(l EN 55011/22 clase A).
Прибор пригоден для промышленной эксплуатации
(l EN 55011/22 Класс А).
h
Vor Arbeiten am Gerät sich selber statisch entladen!
Ground yourself before working at the device!
Déchargez-vous avant de commencer le travail sur
l'appareil !
Liberarsi dalle scariche elettrostatiche prima dell'inizio
di lavoro sull'apparecchio!
¡Conéctese siempre a tierra antes de iniciar el trabajo
en el aparato!
Перед работой на приборе необходимо самому
статически разрядиться!
DS4-340-4K0-M(R)
DS4-340-5K5-M(R)
Instrucciones de montaje
Инструкция по монтажу
DS4-340-7K5-M(R)
DS4-340-11K-M(R)
DS4-340-15K-MX(R)
Electric current! Danger to life!
Only skilled or instructed persons may carry out the
following operations.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
DS4-140-050-H
DS4-340-7K5-M(R)
DS4-340-11K-M(R)
DS4-340-15K-MX(R)
A
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgen-
den beschriebenen Arbeiten ausführen.
1/8
