13

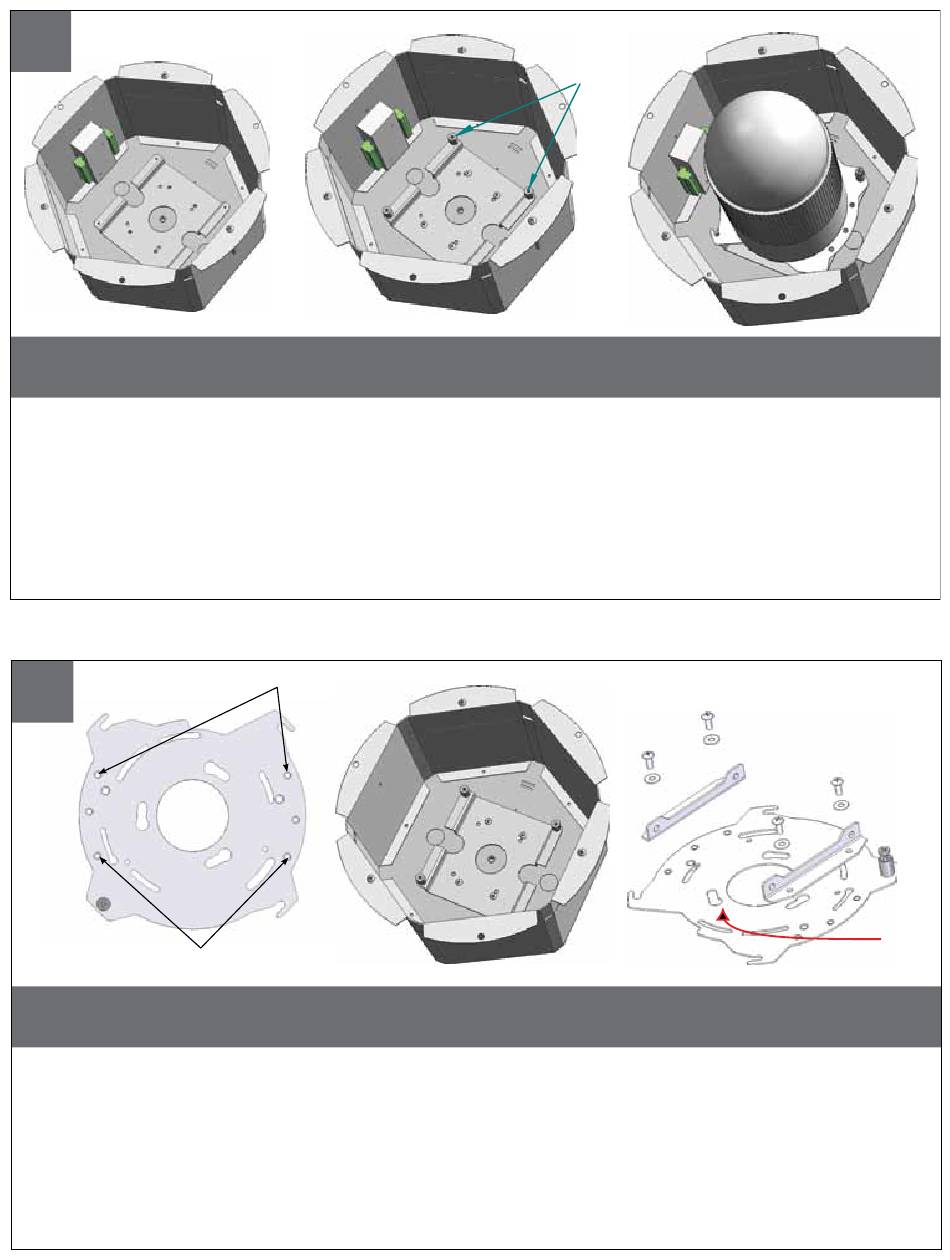

Axis 231-232D
Attach the connection module as shown. Attach this assembly to the housing using
This is what the typical path of illumination will look like with the setting at 30 degrees.
(1) 6-32x3/8" screw and star washer.
• Una el módulo de la conexión según lo demostrado. Una a esta asamblea a la cubierta usando (1) "arandela del
tornillo 6-32x3/8 y de la estrella.
• Attachez le module de raccordement comme montré. Attachez cette assemblée au logement en utilisant (1) la "vis
6-32x3/8 et tenez le premier rôle la rondelle.
• Bringen Sie das Anschlußmodul an, wie gezeigt. Bringen Sie diese Versammlung zum Gehäuse mit (1) "Schraube
6-32x3/8 und Sternunterlegscheibe an.
• Una o módulo da conexão como mostrado. Una este conjunto à carcaça usando (1) do "arruela parafuso 6-32x3/8
e da estrela.
• Fissi il modulo del collegamento come indicato. Fissi questo complessivo all'alloggiamento usando (1) "rondella della
vite 6-32x3/8 e della stella.
14
Axis 233D
Mounting Hole
Remove power board located inside of housing and then remove mounting bracket.
• Quite a tablero de energía situado dentro de la cubierta y después quite el soporte de montaje.
• Enlevez carte d'alimentation situé à l'intérieur de du logement et puis enlevez le support.
• Entfernen Sie das Energie Brett, das innerhalb des Gehäuses befunden wird und entfernen Sie dann Schienen-
platte.
• Remova a placa de poder situada dentro da carcaça e remova então o suporte de montagem.
• Rimuova il bordo di alimentazione situato all'interno di alloggiamento ed allora rimuova il supporto di attacco.
Mounting Hole
ADD SPACERS
AND SCREWS
Camera
Bracket
