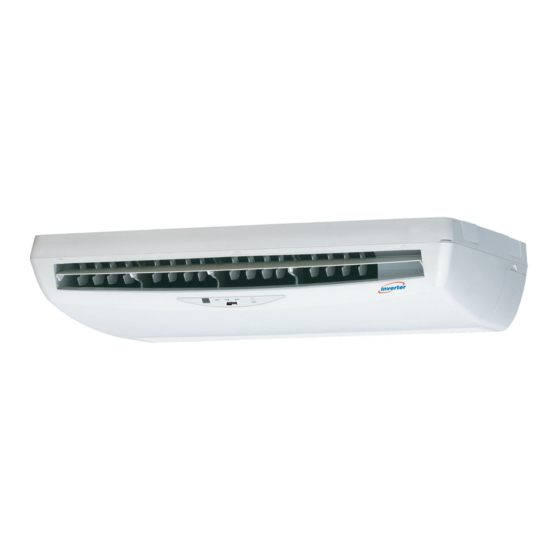

- Seite 1 INSTALLATION MANUAL INVERTER CEILING/FLOOR EXPOSED CONVERTIBLE SPLIT TYPE AIR CONDITIONERS (E SERIES) IM-5CEY-0709(1)-ACSON Part No.: R08019033600A...
-
Seite 18: Operating Range
OPERATING RANGE COOLING HEATING 14 15 19 20 INDOOR TEMP. WB (˚C) INDOOR TEMP. DB (˚C) DB: Dry bulb WB: Wet bulb 1-16... - Seite 35 AUSLEGUNG UND ABMESSUNGEN Innen-Gerät 5CEY 15/20/25E/ER & 5CEY28ER Alle dimensionen sind in mm Abmessung Modell 5CEY 15/20/25E/ER 1080 5CEY28ER Außen-Gerät 5SLY15D/DR Alle dimensionen sind in mm Abmessung Modell 5SLY15D/DR 29,5 105,5...
-
Seite 36: Außen-Gerät 5Sly20C/25C/Cr
Außen-Gerät 5SLY20C/25C/CR Alle dimensionen sind in mm Abmessung Modell 5SLY20/25C/CR Außen-Gerät 5SLY28CR Abmessung Modell 5SLY28CR 940 348 753 855 392 733 603 328 303 370 362 448 190... -
Seite 37: Vorsichtmassnahmen
INSTALLATIONSHANDBUCH Das vorliegende Handbuch enthält die Installationsanweisungen für einen sicheren und ordnungsgemäßen Betrieb dieser Anlage. Je nach den örtlichen Gegebenheiten können spezielle Anpassungen notwendig sein. Vor der Inbetriebnahme des Klimagerätes dieses Handbuch bitte aufmerksam zur Kenntnis nehmen und für künftigen Bedarf aufbewahren. Dieses Gerät für den Betrieb durch Fachleute oder geschulte Benutzer in Geschäften, der Leichtindustrie und in landwirtschaftlichen Betrieben sowie für gewerbliche Zwecke durch Laien ausgelegt. - Seite 38 WICHTIG Wichtige Informationen hinsichtlich des verwendeten Kältemittels Dieses Produkt enthält fl uorierte Treibhausgase, die durch das Kyoto-Protokoll abgedeckt werden. Lassen Sie Gase nicht in die Atmosphäre ab. Kältemitteltyp: R410A Wert: 1975 GWP = Treibhauspotential Bitte füllen Sie das Etikett betr. Auffüllen des Kühlmittels, n 1 die werkseitige Kältemittelbefüllung des Produktes, n 2 die am Montageort befüllte zusätzliche Kältemittelmenge und n 1 + 2 die gesamte Kältemittelbefü...
-
Seite 39: Installation Des Innengerätes
INSTALATIONSDIAGRAMM Umwickeln Sie die isolierte Oberes Paneel Abluftaufsatz Innen-Gerät Rohrleitung von oben bis unten mit Finishingtape Wärmeisolierung Untere Abdeckung Lufteinlassgitter Lufteinlass Lufteinlass Außen-Gerät Luftauslaß INSTALLATION DES INNENGERÄTES Vorbereitende Massnahmen Standard-Montage • Die Spannung darf ±10% der angegebenen nicht überschreiten. Die Prüfen Sie, ob die Overhead-Stützen stark genug sind, um das Stromleitungen müssen vom Aufschweißen von Transformatoren, Gewicht des Gerätes zu tragen. - Seite 40 Abmessung 5CEY15/20/25E/ER 1073 5CEY28ER Gehen Sie dabei wie folgt vor: • Das Gerät muss mit einem Mindestzwischenraum von 10mm installiert werden, wie in Abbildung B empfohlen. • Das Gefälle des Abfl ussrohrs sollte auf einem Wert von mindestens 1:100 gehalten werden. •...
-
Seite 41: Unterdeckenmontage
UNTERDECKENMONTAGE Die Suspensionsbolzen installieren 1. Die Suspensionsbolzen so anbringen, dass diese das Innen-Gerät tragen können. 2. Bevor Sie mit der Montage beginnen, den Abstand zur Decke anpassen. 3. Beachten Sie die angegebenen Dimensionen, um dieses Gerät zu montieren. Die Innen-Geräte installieren 1. -
Seite 42: Verlegung Der Leitung Und Montage Der Drainage (Unter Der Decke)
1. Beziehen Sie sich bei der Montage der Klemme auf die angegebenen Abmessungen. 2. Bestimmen Sie beim Verlegen der Leitung hinten die Position des Schlauchs. Bohren Sie das Leitungsloch in einer leichten Schrägung zu der Stelle im Freien. Montage der Klemme Hängen Sie das Gerät in die Klemme Wand... -
Seite 43: Entfernung Des Lufteinlassgitters
Entfernung des Lufteinlassgitters 1. Entfernen Sie das Lufteinlassgitter mit beiden Händen in 3. Bewegen Sie das Lufteinlassgitter nach oben und drehen der dargestellten Richtung. Sie es dann rückwärts. (Drehen Sie nicht zu kräftig). 2. Lösen Sie die Schrauben zur Befestigung des Steuerpult- 4. -
Seite 44: Montage Der Frischluftansaugung
MONTAGE DER FRISCHLUFTANSAUGUNG 1. Klopfen Sie das Loch für das Ansaugen von Frischluft oben auf dem Pult heraus. 2. Bauen Sie den axialen Ventilator, Frischluftadapter, Filter und Staubschlauch wie in Abbildung unten zusammen. OBERES PANEEL MONTAGE FRISCHLUFTADAPTER 2" SCHLAUCHLEITUNG FILTER FRISCHLUFTEINLASS 3. -
Seite 45: Kühlmittelleitung
5SLY28CR Wand an einer Seite Wand an zwei Seiten Über 350 Über 100 Über 350 Über 100 1200 oder weniger Über 50 Über 50 Draufsicht Seitenansicht Wand an drei Seiten Über 100 Gerät: mm Über 350 Über 50 Draufsicht • Installieren Sie das Gerät mit einem zusätzlichen Abstand, wenn sich ein Hindernis an der Oberseite befi... - Seite 46 Leitungsverlegung U. Anschlusstechnik Abb. D Zuschneiden des Kupferrohres • Keine verschmutzten oder beschädigten Kupferrohre verwenden. Wenn jegliche Rohrleitungen, der Verdampfer 1/4t oder der Verdichter mehr als 15 Sekunden lang geöffnet geblieben sind, muss das System entleert werden. Allgemein sollten keine Plastikabdeckungen, Gummistopfen oder Messinggewinde von den Ventilen, Armaturen, Rohren und Kupferrohr Wärmetauschern abgenommen werden, bis die Ansaug- bzw.
- Seite 47 KABELANSCHLUß * Die in der Tabelle aufgeführten Daten sind als reine Information zu verstehen und sollten daher geprüft und WICHTIG: so ausgewählt werden, dass sie den örtlichen/nationalen Bestimmungen entsprechen. Außerdem sind sie abhängig von der Art der Installation und von der Größe der verwendeten Leitern. ** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden.
- Seite 48 • Alle Adern sind fest zu verdrahten. • Stellen Sie sicher, dass alle Kabel die Kältemittelleitungen, den Kompressor oder andere bewegliche Teile nicht berühren. • Der Verbindungsdraht zwischen dem Innen- und Außengerät muss durch die mitgelieferte Kabelbefestigung eingeklemmt werden. • Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
-
Seite 49: Spezielle Vorkehrungen Beim Beschäftigen R410A Maßeinheit
SPEZIELLE VORKEHRUNGEN BEIM BESCHÄFTIGEN R410A MAßEINHEIT R410A ist ein neues HFC Kühlmittel, das nicht die Ozon- Schicht • Dem Auffl ackernventil zu dem von R22 unterschiedlich. beschädigt. Der Betriebsdruck dieses neuen Kühlmittels ist 1,6 Mal • Benutzen Sie Werkzeuge und Materialien ausschließlich für höher, als herkömmliches Kühlmittel (R22), dadurch ist es äußerst Kühlmittel R410A. - Seite 50 BETRIEBSBEREICH KÜHLUNG HEIZEN 14 15 19 20 INNENTEMP. WB (˚C) INNENTEMP. DB (˚C) DB: Trockenkugel WB: Feuchtkugel 3-16...
- Seite 115 MEMO / LE MÉMO / MITTEILUNG / PROMEMORIA / EL MEMORÁNDUM / ПАМЯТКА / NOT...
- Seite 116 03 Modèle Désignations: 04 Modellbezeichnung: 05 Las denominaciones de modelo: ACSON Brand Name / Marca Nome / nom de marque/ Markenname/ nombre de marca 01 to which this declaration relates is in conformity with the requirements of the following directives 02 alla quale si riferisce questa dichiarazione, sono conformi alle prescrizioni delle direttive 03 auxquels se réfèrent cette déclaration, sont conformes aux prescriptions des directives...
- Seite 119 • In the event that there is any confl ict in the interpretation of this manual and any translation of the same in any language, the English version of this manual shall prevail. • The manufacturer reserves the right to revise any of the specifi cation and design contain herein at any time without prior notifi...
- Seite 120 .ﺍﺫﺍ ﺣﺪﺙ ﺍﻱ ﺗﻌﺎﺭﺽ ﻓﻲ ﺗﻔﺴﻴﺮ ﻫﺬﺍ ﺍﻟﻜﺘﻴﺐ ﻭﺍﻱ ﺍﺧﺘﻼﻑ ﻓﻲ ﺍﻟﺘﺮﺟﻤﺔ ﻧﻔﺴﻬﺎ ﺑﺄﻳﺔ ﻟﻐﺔ ﻛﺎﻧﺖ، ﺗﻜﻮﻥ ﺍﻟﻨﺴﺨﺔ ﺍﻻﻧﻜﻠﻴﺰﻳﺔ ﻫﻲ ﺍﻟﺴﺎﺋﺪﺓ • .ﻳﺤﺘﻔﻆ ﺍﳌﺼﻨﻊ ﺑﺤﻖ ﺗﻌﺪﻳﻞ ﺍﻟﺘﺼﻤﻴﻢ ﻭﺍﻳﺔ ﻣﻮﺍﺻﻔﺎﺕ ﻣﻮﺟﻮﺩﺓ ﻫﻨﺎ ﻓﻲ ﺍﻱ ﻭﻗﺖ ﻣﻦ ﺩﻭﻥ ﺇﺷﻌﺎﺭ ﻣﺴﺒﻖ • OYL MANUFACTURING COMPANY SDN. BHD. LOT 60334, PERSIARAN BUKIT RAHMAN PUTRA 3, TAMAN PERINDUSTRIAN BUKIT RAHMAN PUTRA, 47000 SUNGAI BULOH, SELANGOR DARUL EHSAN, MALAYSIA.
- Seite 121 ﻣﺬﻛﺮﺓ...
- Seite 122 ﻣﺬﻛﺮﺓ...
- Seite 123 ﻣﺪﻯ ﺍﻟﺘﺸﻐﻴﻞ ﺍﻟﺘﺒﺮﻳﺪ ﺍﻟﺘﺪﻓﺌﺔ 14 15 19 20 ﺩﺭﺟﺔ ﻣﺌﻮﻳﺔ ﺍﻟﺪﺍﺧﻠﻴﺔ ﺑﺼﻴﻠﺔ ﺟﺎﻓﺔ ﺩﺭﺟﺔ ﻣﺌﻮﻳﺔ ﺍﻟﺪﺍﺧﻠﻴﺔ ﺑﺼﻴﻠﺔ ﺭﻃﺒﺔ : ﺑﺼﻴﻠﺔ ﺟﺎﻓﺔ : ﺑﺼﻴﻠﺔ ﺭﻃﺒﺔ ١٦...
- Seite 124 ﺗﺤﺬﻳﺮﺍﺕ ﺧﺼﻮﺻﻴﺔ ﻋﻨﺪ ﺍﻟﺘﻌﺎﻣﻞ ﻣﻊ ﺍﻟﻮﺣﺪﺓ R410A . ﺍﻥ ﺍﻻﺩﻭﺍﺕ ﺍﻟﻤﺨﺼﺔ ﻟﻤﺎﺩﺓ ﺍﺳﺘﻌﻤﻞ ﺍﺩﻭﺍﺕ ﻭﻣﻮﺍﺩ ﻣﻘﺘﺼﺮﺓ ﻟﻤﺎﺩﺓ ﺟﺪﻳﺪﺓ ﺍﻟﺘﻲ ﻻﺗﺴﺒﺐ ﺿﺮﺭ ﻟﻄﺒﻘﺔ ﺍﻻﻭﺯﻭﻥ. ﺍﻥ ﻫﻲ ﻣﺎﺩﺓ ﺗﺒﺮﻳﺪ ﺍﻥ R410A • R410A ﻋﻠﻰ ﻭﺟﻪ ﺍﻟﺨﺼﻮﺹ ﻫﻲ ﺻﻤﺎﻡ ﻣﺘﺸﻌﺐ ﺍﻟﻤﺴﺎﻟﻚ، ﺧﺮﻃﻮﻡ ﺍﻋﻠﻰ ﻣﻦ ﻣﺎﺩﺓ ﺍﻟﺘﺒﺮﻳﺪ ﺍﻟﺘﻘﻠﻴﺪﻳﺔ ﺿﻐﻂ...
- Seite 125 .ﻳﺠﺐ ﺗﻮﺻﻴﻞ ﻛﺎﻓﺔ ﺍﻻﺳﻼﻙ ﺑﺎﺣﻜﺎﻡ • .ﺗﺄﻛﺪ ﻣﻦ ﺃﻥ ﻛﺎﻓﺔ ﺍﻷﺳﻼﻙ ﺗﻜﻮﻥ ﻏﻴﺮ ﻣﻼﻣﺴﺔ ﻷﻧﺎﺑﻴﺐ ﺍﻟﻤﺒﺮﺩ، ﺃﻭ ﺍﻟﻀﺎﻏﻂ ﺃﻭ ﺃﻳﺔ ﺃﺟﺰﺍﺀ ﻣﺘﺤﺮﻛﺔ • .ﻳﺠﺐ ﺗﺜﺒﻴﺖ ﺳﻠﻚ ﺍﻟﺘﻮﺻﻴﻞ ﺑﻴﻦ ﺍﻟﻮﺣﺪﺓ ﺍﻟﺨﺎﺭﺟﻴﺔ ﻭﺍﻟﻮﺣﺪﺓ ﺍﻟﺪﺍﺧﻠﻴﺔ ﺑﻮﺍﺳﻄﺔ ﺃﺩﻭﺍﺕ ﺗﺜﺒﻴﺖ ﺍﻷﺳﻼﻙ ﺍﻟﻤﺮﻓﻘﺔ • .ﻭﺍﻟﺬﻱ ﻳﺘﻄﻠﺐ ﺍﻟﺤﺪ ﺍﻻﺩﻧﻰ ﻳﺠﺐ...
- Seite 126 ﺗﻮﺻﻴﻞ ﺍﻻﺳﻼﻙ ﺍﻟﻜﻬﺮﺑﺎﺋﻴﺔ ﻫﺎﻡ: * ﺍﻥ ﻫﺬﻩ ﺍﻟﻘﻴﻢ ﻟﻐﺮﺽ ﺍﻻﻃﻼﻉ ﻓﻘﻂ، ﻳﺠﺐ ﻓﺤﺼﻬﺎ ﻭﺍﺧﺘﻴﺎﺭﻫﺎ ﺑﺤﻴﺚ ﺗﺘﻮﺍﻓﻖ ﻣﻊ ﺍﻟﺸﻔﺮﺍﺕ ﺍﻟﻤﺤﻠﻴﺔ ﺍﻟﻤﺄﻟﻮﻓﺔ. ﻫﺬﺍ ﺍﻳﻀ ﺎ ﹰ ﻳﻌﺘﻤﺪ ﻋﻠﻰ ﻧﻮﻉ ﺍﻟﺘﺮﻛﻴﺐ .ﻭﺣﺠﻢ ﺍﻟﻤﻮﺻﻼﺕ ﺍﻟﻤﺴﺘﻌﻤﻠﺔ .** ﻳﺠﺐ ﻓﺤﺺ ﻣﺪﻯ ﺍﻟﻔﻮﻟﻄﻴﺔ ﺍﻟﻤﻨﺎﺳﺐ ﻣﻊ ﻣﻌﻄﻴﺎﺕ ﺍﻟﻌﻼﻣﺔ ﺍﻟﻤﻮﺟﻮﺩﺓ ﻋﻠﻰ ﺍﻟﻮﺣﺪﺓ 5CEY15E/ER - 5SLY15D/DR 25C/CR/25E/ER - 5SLY20/5CEY20 ﺷﺮﻳﻂ...
- Seite 127 ﺍﻧﺠﺎﺯ ﺷﺒﻜﺔ ﺍﻻﻧﺎﺑﻴﺐ ﻭ ﺍﻟﺘﻮﺳﻴﻊ ﺍﻟﺘﻘﻨﻲ ﺍﻟﺸﻜﻞ ﻗﻄﻊ ﺍﻧﺒﻮﺏ ﺍﻟﻨﺤﺎﺱ 1/4 ﺕ ﻻ ﺗﺴﺘﻌﻤﻞ ﺃﻧﺎﺑﻴﺐ ﻧﺤﺎﺳﻴﺔ ﻣﻠﻮﺛﺔ ﺃﻭ ﻣﺘﻀﺮﺭﺓ. ﺇﺫﺍ ﺗﻢ ﻓﺘﺢ ﺃﻳﺔ ﺃﻧﺎﺑﻴﺐ، ﺃﻭ • ﺛﺎﻧﻴﺔ ﺃﻭ ﺃﻛﺜﺮ، ﻓﺎﻧﻪ ﻳﺠﺐ ﺗﻔﺮﻳﻎ ﺍﻟﻨﻈﺎﻡ. ﻋﺎﺩﺓ، ﻻ ﺍﻟﻤﺒﺨﺮ ﺃﻭ ﺍﻟﻤﻜﺜﻒ ﻟﻤﺪﺓ ،ﺗﻨﺰﻉ ﺍﻟﺒﻼﺳﺘﻚ، ﺍﻟﻘﻮﺍﺑﺲ ﺍﻟﻤﻄﺎﻃﻴﺔ ﻭﺍﻟﺼﻤﻮﻻﺕ ﺍﻟﻨﺤﺎﺳﻴﺔ ﻣﻦ ﺍﻟﺼﻤﺎﻣﺎﺕ ﺍﻧﺒﻮﺏ...
- Seite 128 5SLY28CR ﺍﳊﺎﺋﻂ ﻳﻮﺍﺟﻪ ﺟﺎﻧﺐ ﻭﺍﺣﺪ ﺍﳊﺎﺋﻂ ﻳﻮﺍﺟﻪ ﺟﺎﻧﺒﲔ 50 ﺃﻛﺜﺮ ﻣﻦ 350 ﺃﻛﺜﺮ ﻣﻦ 350 ﺃﻛﺜﺮ ﻣﻦ 100 ﺃﻛﺜﺮ ﻣﻦ ﺍﻭ ﺍﻗﻞ 1200 50 ﺃﻛﺜﺮ ﻣﻦ 50 ﺃﻛﺜﺮ ﻣﻦ ﻣﻨﻈﺮ ﺟﺎﻧﺒﻲ ﻣﻨﻈﺮ ﺟﺎﻧﺒﻲ ﺍﳊﺎﺋﻂ ﻳﻮﺍﺟﻪ ﺛﻼﺛﺔ ﺟﻮﺍﻧﺐ 100 ﺃﻛﺜﺮ ﻣﻦ ﻭﺣﺪﺓ: ﻣﻢ...
- Seite 129 ﺗﺮﻛﻴﺐ ﻣﺪﺧﻞ ﺍﻟﻬﻮﺍﺀ ﺍﻟﻤﻨﻌﺶ .ﺍﻋﻤﻞ ﺛﻘﺐ ﻣﺪﺧﻞ ﺍﻟﻬﻮﺍﺀ ﺍﳌﻨﻌﺶ ﻋﻠﻰ ﺍﻟﻠﻮﺣﺔ ﺍﻟﻌﻠﻮﻳﺔ .ﺍﺟﻤﻊ ﻣﺮﻭﺟﺔ ﺍﶈﻮﺭ، ﻭﻣﻬﺎﻳﺊ ﺍﻟﻬﻮﺍﺀ ﺍﳌﻨﻌﺶ، ﻭﺍﳌﺮﺷﺢ ﻭﺧﺮﻃﻮﻡ ﺍﻟﻐﺒﺎﺭ ﻛﻤﺎ ﻫﻮ ﻣﺒﲔ ﹼ ﻓﻲ ﺍﻟﺸﻜﻞ ﻓﻲ ﺍﻻﺳﻔﻞ ﺍﻟﻠﻮﺣﺔ ﺍﻟﻌﻠﻮﻳﺔ ﻣﺠﻤﻮﻋﺔ ﻣﻬﺎﻳﺊ ﺍﻟﻬﻮﺍﺀ ﺍﳌﻨﻌﺶ ﺧﺮﻃﻮﻡ ﺍﻟﻐﺒﺎﺭ 2 ﺍﻧﺶ ﻣﺪﺧﻞ ﻣﺮﺷﺢ ﺍﻟﻬﻮﺍﺀ ﺍﳌﻨﻌﺶ .ﻣﻮﺩﻳﻼﺕ...
- Seite 130 ﻛﻴﻔﻴﺔ ﻧﺰﻉ ﺷﺒﻜﺔ ﺍﺩﺧﺎﻝ ﺍﻟﻬﻮﺍﺀ .ﺣ ﺮ ﹼﻙ ﺷﺒﻜﺔ ﺍﺩﺧﺎﻝ ﺍﻟﻬﻮﺍﺀ ﻟﻼﻋﻠﻰ، ﻭﺑﻌﺪ ﺫﻟﻚ ﺩ ﻭ ﹼﺭﻫﺎ ﻟﻠﺨﻠﻒ . 1. ﺍﻧﺰﻉ ﺷﺒﻜﺔ ﺍﺩﺧﺎﻝ ﺍﻟﻬﻮﺍﺀ ﺑﻮﺍﺳﻄﺔ ﻳﺪﻳﻚ ﻓﻲ ﺍﻻﲡﺎﻩ ﺍﳌﺒﲔ ﹼ ﻻ ﺗﺴﺘﻌﻤﻞ ﻗﻮﺓ ﻛﺜﻴﺮﺓ 2. ﺍﺭﺥ ﺑﺮﻏﻲ ﺗﺜﺒﻴﺖ ﺫﺭﺍﻉ ﺍﻟﻠﻮﺣﺔ .
- Seite 131 .ﺍﺭﺟﻊ ﺍﻟﻰ ﺍﻻﺑﻌﺎﺩ ﺍﳌﺒﻴﻨﺔ ﻓﻲ ﺍﻟﺮﺳﻢ ﻋﻨﺪ ﺗﺮﻛﻴﺐ ﻛﺘﻔﻴﺔ ﺍﻟﺘﺮﻛﻴﺐ .ﺍﺿﺒﻂ ﺍﳌﺴﺎﻓﺔ ﻣﻊ ﺍﻟﺴﻘﻒ ﻗﺒﻞ ﺍﻟﺘﺮﻛﻴﺐ ﻛﺘﻔﻴﺔ ﺍﻟﺘﺮﻛﻴﺐ ﻋ ﻠ ﹼﻖ ﺍﻟﻮﺣﺪﺓ ﻋﻠﻰ ﻛﺘﻔﻴﺔ ﺍﻟﺘﺮﻛﻴﺐ ﺍﳉﺪﺍﺭ ﻧﻮﻉ ﲢﺖ ﺍﻟﺴﻘﻒ ﺗﺮﻛﻴﺐ ﺍﻻﻧﺎﺑﻴﺐ ﻭﺧﺮﻃﻮﻡ ﺗﺼﺮﻳﻒ ﺍﳌﺎﺀ .ﺍﲡﺎﺓ ﻛﻤﺎ ﻓﻲ ﺍﻟﺮﺳﻢ ﳝﻜﻦ ﺍﻥ ﻳﻜﻮﻥ ﺍﲡﺎﻩ ﺍﻻﻧﺎﺑﻴﺐ ﻓﻲ .ﺍﲡﺎﻩ...
- Seite 132 ﺍﻟﺘﺮﻛﻴﺐ ﺗﺤﺖ ﺍﻟﺴﻘﻒ ﺗﺮﻛﻴﺐ ﺑﺮﺍﻏﻲ ﺍﻟﺘﻌﻠﻴﻖ .ﺭﻛﹼ ﺐ ﺑﺮﺍﻏﻲ ﺍﻟﺘﻌﻠﻴﻖ ﺑﺼﻮﺭﺓ ﻣﺤﻜﻤﺔ ﺣﺘﻰ ﳝﻜﻨﻬﺎ ﲢﻤﹼ ﻞ ﺍﻟﻮﺣﺪﺓ ﺍﻟﺪﺍﺧﻠﻴﺔ .ﺍﺿﺒﻂ ﺍﳌﺴﺎﻓﺔ ﻣﻊ ﺍﻟﺴﻘﻒ ﻗﺒﻞ ﺍﻟﺘﺮﻛﻴﺐ .ﺍﺭﺟﻊ ﺍﻟﻰ ﺍﻻﺑﻌﺎﺩ ﺍﳌﻌﻄﺎﺓ ﻟﺘﺮﻛﻴﺐ ﺍﻟﻮﺣﺪﺓ ﺗﺮﻛﻴﺐ ﺍﻟﻮﺣﺪﺍﺕ ﺍﻟﺪﺍﺧﻠﻴﺔ .ﺍﺩﺧﻞ ﺑﺮﺍﻏﻲ ﺍﻟﺘﻌﻠﻴﻖ ﺩﺍﺧﻞ ﻛﺘﻔﻴﺔ ﺍﻟﻌﻼﻗﺔ .ﺿﻊ ﺍﻟﺼﻤﻮﻻﺕ ﻭﺍﳊﻠﻘﺔ ﺍﳌﻌﺪﻧﻴﺔ ﻋﻠﻰ ﻛﻼ ﻣﻦ ﺟﺎﻧﺒﻲ ﺍﻟﺘﺮﻛﻴﺒﺎﺕ ﺍﳌﻌﺪﻧﻴﺔ .ﺛ...
- Seite 133 ﺍﻷﺑﻌﺎﺩ 5CEY15/20/25E/ER 1073 5CEY28ER :ﻳﺮﺟﻰ ﺍﻟﺘﺄﻛﺪ ﻣﻦ ﻋﻤﻞ ﺍﳋﻄﻮﺍﺕ ﺍﻟﺘﺎﻟﻴﺔ ﺗﺄﻛﺪ ﻣﻦ ﺩﺭﺟﺔ ﺍﳌﻴﻼﻥ ﻣﻦ ﺍﺟﻞ ﺟﺮﻳﺎﻥ ﻣﺎﺀ ﺍﻟﺘﺼﺮﻳﻒ ﻛﻤﺎ ﻫﻮ ﻣﻮﺻﻰ ﻓﻲ ﺍﻟﺸﻜﻞ • ﺍﺗﺮﻙ ﻣﺴﺎﻓﺔ ﻛﺎﻓﻴﺔ ﻣﻦ ﺍﺟﻞ ﺳﻬﻮﻟﺔ ﺍﻟﺼﻴﺎﻧﺔ ﻭﺟﺮﻳﺎﻥ ﺍﻟﻬﻮﺍﺀ ﺑﺎﻗﺼﻰ ﺣﺪ ﻛﻤﺎ ﻫﻮ ﻣﻮﺻﻰ ﻓﻲ ﺍﻟﺸﻜﻞ •...
- Seite 134 ﻣﺨﻄﻂ ﺍﻟﺘﺮﻛﻴﺐ ﺍﻟﻮﺣﺪﺓ ﺍﻟﺪﺍﺧﻠﻴﺔ ﺷﻖ ﺗﻔﺮﻳﻎ ﺍﻟﻬﻮﺍﺀ ﻗﻢ ﺑﻠﻒ ﺍﻷﻧﺒﻮﺏ ﺍﳌﻌﺰﻭﻝ ﺍﻟﻠﻮﺣﺔ ﺍﻟﻌﻠﻮﻳﺔ ﺑﺸﺮﻳﻂ ﻣﻦ ﺃﻋﻠﻰ ﺇﻟﻰ ﺃﺳﻔﻞ ﺍﻟﻌﺰﻝ ﺍﳊﺮﺍﺭﻱ ﺍﻟﻠﻮﺣﺔ ﺃﺳﻔﻞ ﺷﺒﻴﻜﺔ ﺍﺩﺧﺎﻝ ﺍﻟﻬﻮﺍﺀ ﻣﺪﺧﻞ ﺍﻟﻬﻮﺍﺀ ﻣﺪﺧﻞ ﺍﻟﻬﻮﺍﺀ ﺍﻟﻮﺣﺪﺓ ﺍﻟﺨﺎﺭﺟﻴﺔ ﺗﺼﺮﻳﻒ ﺍﻟﻬﻮﺍﺀ ﺗﺮﻛﻴﺐ ﺍﻟﻮﺣﺪﺓ ﺍﻟﺪﺍﺧﻠﻴﺔ ﺍﻟﺘﺮﻛﻴﺐ ﺍﻟﻘﻴﺎﺳﻲ ﺍﳌﺴﺢ ﺍﻟﺘﻤﻬﻴﺪﻱ ﳌﻜﺎﻥ ﺍﻟﺘﺮﻛﻴﺐ ﺗﺄﻛﺪ...
- Seite 135 ﻫﺎﻡ ﻣﻌﻠﻮﻣﺎﺕ ﻣﻬﻤﺔ ﺑﺨﺼﻮﺹ ﻣﺎﺩﺓ ﺍﻟﺘﺒﺮﻳﺪ ﺍﻟﻤﺴﺘﻌﻤﻠﺔ .ﻳﺤﺘﻮﻱ ﺍﻟﻤﻨﺘﺞ ﻋﻠﻰ ﻏﺎﺯﺍﺕ ﺑﻴﺖ ﺯﺟﺎﺟﻲ ﻣﻔﻠﻮﺭﻩ ﻭﻣﻐﻄﺎﺓ ﻓﻲ ﺑﺮﻭﺗﻮﻛﻮﻝ ﻛﻴﻮﺗﻮ .ﻻ ﺗﻄﻠﻖ ﻫﺬﻩ ﺍﻟﻐﺎﺯﺍﺕ ﻓﻲ ﺍﻟﺠﻮ ﻧﻮﻉ ﻣﺎﺩﺓ ﺍﻟﺘﺒﺮﻳﺪ R410A : ﻗﻴﻤﺔ 1975 : GWP ﺍﻣﻜﺎﻧﻴﺔ ﺍﻻﺣﺘﺮﺍﺭ ﺍﻟﻌﺎﻟﻤﻲ = GWP ،ﻳﺮﺟﻰ ﺍﻟﺘﻌﺒﺌﺔ ﺑﺤﺒﺮ ﻻ ﻳﻤﺤﻰ ،ﺷﺤﻦ...
- Seite 136 ﻛﺘﻴﺐ ﺍﻟﺘﺮﻛﻴﺐ .ﻳﺰﻭﺩﻙ ﻫﺬﺍ ﺍﻟﻜﺘﻴﺐ ﺑﻄﺮﻕ ﺍﻟﺘﺮﻛﻴﺐ ﻟﻀﻤﺎﻥ ﺍﻟﺘﺸﻐﻴﻞ ﺍﻟﻌﺎﺩﻱ ﺍﻟﺠﻴﺪ ﻭﺍﻟﻤﺄﻣﻮﻥ ﻟﻮﺣﺪﺓ ﻣﻜﻴﻔﺔ ﺍﻟﻬﻮﺍﺀ .ﻗﺪ ﻳﻜﻮﻥ ﻣﻦ ﺍﻟﻀﺮﻭﺭﻱ ﺍﺟﺮﺍﺀ ﺿﺒﻂ ﺧﺎﺹ ﻟﻜﻲ ﻳﻼﺋﻢ ﻣﺘﻄﻠﺒﺎﺗﻚ .ﻗﺒﻞ ﺍﺳﺘﻌﻤﺎﻝ ﻣﻜﻴﻔﺔ ﺍﻟﻬﻮﺍﺀ، ﻳﺮﺟﻰ ﻗﺮﺍﺀﺓ ﻛﺘﻴﺐ ﺍﻟﺘﻌﻠﻴﻤﺎﺕ ﻫﺬﺍ ﺑﻌﻨﺎﻳﺔ ﻭﺍﻻﺣﺘﻔﺎﻅ ﺑﻪ ﻟﻠﻤﺮﺍﺟﻌﺔ ﻓﻲ ﺍﻟﻤﺴﺘﻘﺒﻞ ﻫﺬﺍ...
- Seite 137 ﺍﻟﻮﺣﺪﺓ ﺍﻟﺪﺍﺧﻠﻴﺔ 5SLY20/25C/CR ﺟﻤﻴﻊ ﺍﻷﺑﻌﺎﺩ ﻫﻲ ﺑﺎﳌﻠﻴﻤﺘﺮ ﻣﻢ ﺍﻷﺑﻌﺎﺩ ﻃﺮﺍﺯ 5SLY20C/25C/CR ﺍﻟﻮﺣﺪﺓ ﺍﳋﺎﺭﺟﻴﺔ 5SLY28CR ﺍﻷﺑﻌﺎﺩ ﻃﺮﺍﺯ 5SLY28CR ٢...
- Seite 138 ﺍﻟﺮﺳﻢ ﺍﻟﺘﺨﻄﻴﻄﻲ ﻭﺍﻷﺑﻌﺎﺩ ﺍﻟﻮﺣﺪﺓ ﺍﻟﺪﺍﺧﻠﻴﺔ 5CEY 15/20/25E/ER & 5CEY28ER ﺟﻤﻴﻊ ﺍﻷﺑﻌﺎﺩ ﻫﻲ ﺑﺎﳌﻠﻴﻤﺘﺮ ﻣﻢ ﺍﻷﺑﻌﺎﺩ ﻃﺮﺍﺯ 5CEY 15/20/25E/ER 1080 5CEY28ER ﺍﻟﻮﺣﺪﺓ ﺍﳋﺎﺭﺟﻴﺔ 5SLY15D/DR ﺟﻤﻴﻊ ﺍﻷﺑﻌﺎﺩ ﻫﻲ ﺑﺎﳌﻠﻴﻤﺘﺮ ﻣﻢ ﺍﻷﺑﻌﺎﺩ ﻃﺮﺍﺯ 105.5 29.5 5SLY15D/DR ١...
- Seite 140 ﻛﺘﻴﺐ ﺍﻟﺘﺮﻛﻴﺐ ﻣﻜﻴﻔﺎﺕ ﻫﻮﺍﺀ ﻧﻮﻉ ﻣﻨﻔﺼﻞ ﺍﺭﺿﻲ ﻭﻋﺎﻛﺲ ﻭﻣﻜﺸﻮﻑ ﺳﻘﻔﻲ ﺳﻠﺴﻠﺔ IM-5CEY-0709(1)-ACSON ﺭﻗﻢ ﺍﳉﺰﺀ R08019033600A :...
