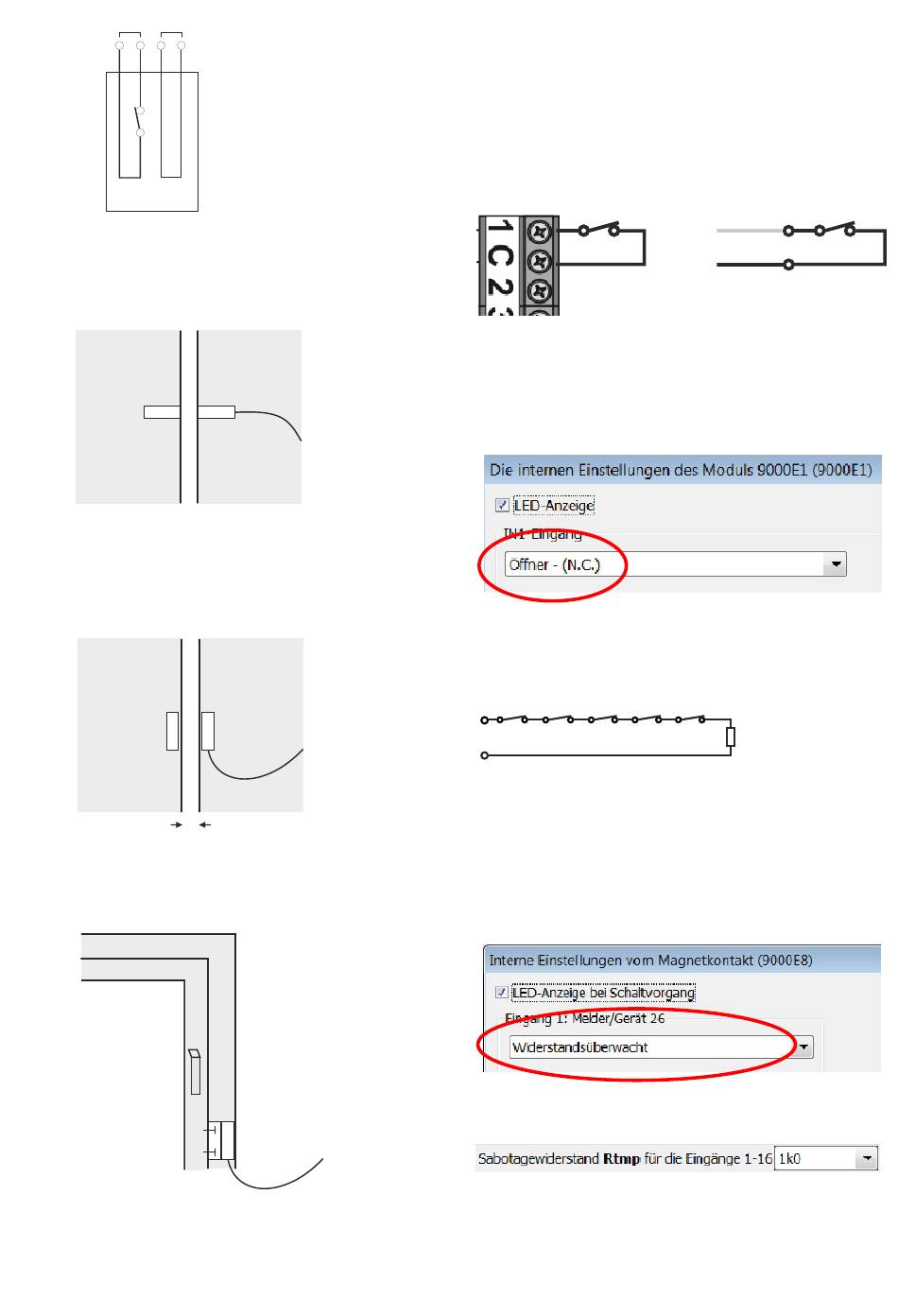

Melderkreis Sabotagekreis
Abb. 1
Einbaumontage
Tür
Magnet
Abb. 2
Aufbaumontage
Tür
Magnet
Abb. 3
max. 10 mm
Fensterflügel
Magnet
Abb. 4
Türrahmen
Kontakt
Türrahmen
Kontakt
Fensterrahmen
Kontakt
Anschluss an System 9000 über ein Bus-
Eingangsmodul 9000Ex
Die Meldelinie kann auf drei verschiedene Arten (je nach
Eingangsmodul) überwacht werden
1. Öffnerkontakt (NC)
ACT
Abb. 5
Einstellung in der N-Link Software (Komponentenliste - Interne
Einstellungen):
2. Widerstandsüberwacht
ACT
ACT
ACT
ACT
Abb. 6
9000E8: R = 1 k , 9000E16: R = je nach Einstellung*
Ω
Einstellung in der N-Link Software (Komponentenliste - Interne
Einstellungen):
* E16:
.
ACT
weiß
schwarz
9000E1
ACT
R
