Inhaltszusammenfassung für Lympha Press Optimal

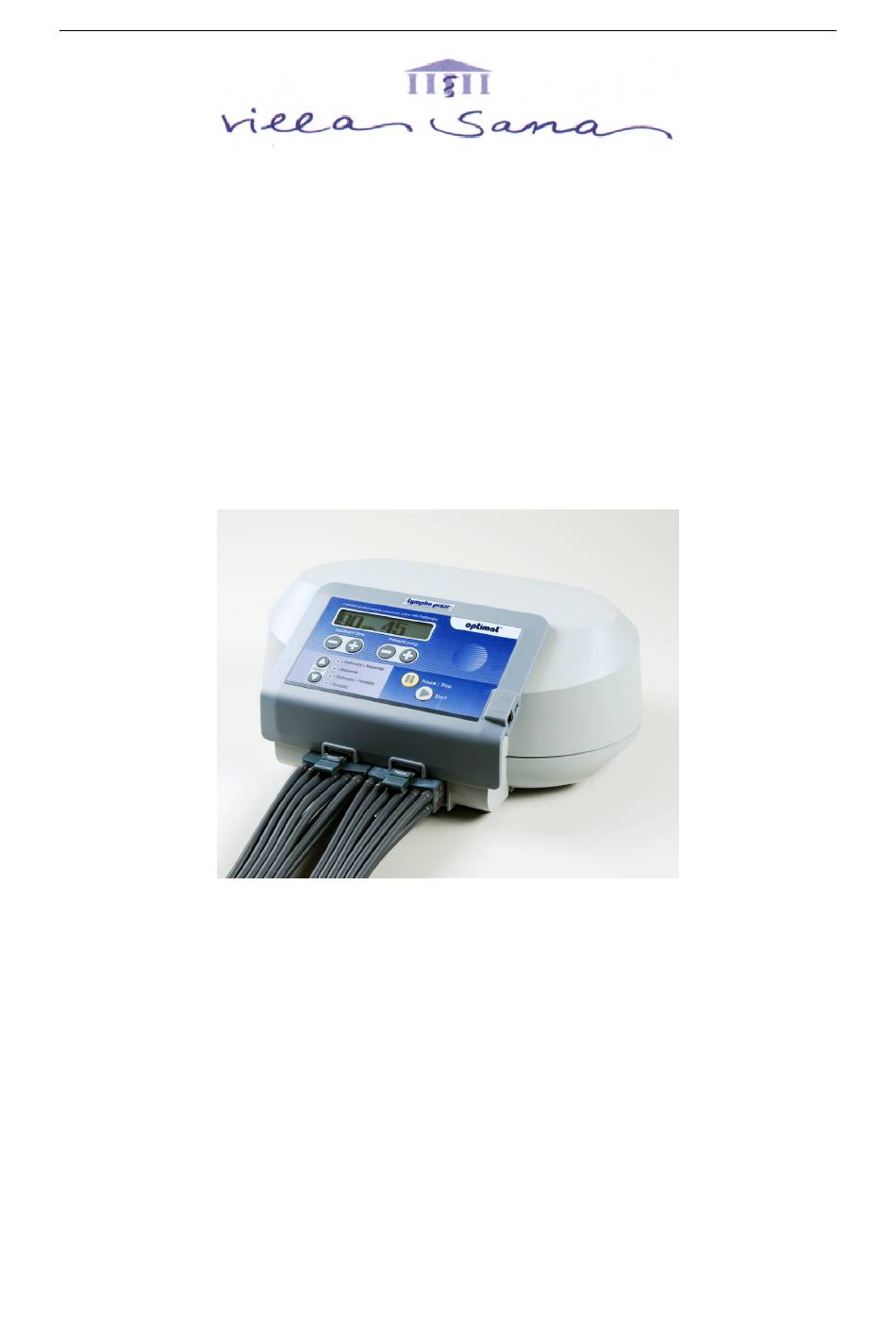

- Seite 1 Lympha Press Optimal Komplexe apparative Entstauungstherapie Lympha Press® Optimal Gebrauchsanleitung April 2010...
-
Seite 2: Herstellername Und -Adresse
Lympha Press Optimal Seite 2 Lympha Press® Optimal Gebrauchsanleitung Copyright © 2008 von Mego Afek AC Ltd. Alle Rechte vorbehalten. Kein Teil dieser Gebrauchsanleitung darf ohne die schriftliche Genehmigung von Mego Afek AC Ltd. in irgendeiner Form kopiert, vervielfältigt oder veröffentlicht werden. - Seite 3 Lympha Press Optimal Seite 3 Vorwort Wenn Sie Fragen haben oder weitere Informationen zum Gerät oder Komponenten der Kompressionstherapiesysteme suchen, fragen Sie uns gerne. Sie können auch die web-Seite des Herstellers Mego Afek unter www.megoafek.com besuchen. Für den Produktsupport senden Sie eine E-Mail an: support@megoafek.co.il...
- Seite 4 Lympha Press Optimal Seite 4 Nomenklatur Unidirektional gleichlaufend, in einer Richtung Distal körperfern Proximal körpernah Sequentiell Druck erfolgt in regelmäßiger und lückenloser Aufeinanderfolge Sequentielle Gleichlaufende Druckfolge, bei der die Luftkammern Druckfolge nacheinander von distal nach proximal gefüllt werden, bis die gesamte Manschette gefüllt ist.
-
Seite 5: Inhaltsverzeichnis
Lympha Press Optimal Seite 5 Inhaltsverzeichnis Seite Einleitung Indikatio nen Kontraindikatione n Siche rheitshinweis Warnunge n, Vorsichtsmaßnahmen Herstellergarantie Beschreibung des Systems Inbetri ebnahme Aufste lle n des Ge rätes Stromversorgung Anbringen der Schläuche Abziehe n des Schlauchsatzes vom Gerät Bedienung des Gerätes... -
Seite 6: Einleitung
Eine wirkungsvolle Entsstauung bei Lymph-, Lip- und Phlebödemen, sowie die Therapie anderer Krankheitsbilder ist damit möglich. Lympha Press® Optimal PRO ist ein 12-Kammersystem. Das bedeutet, dass bei beiden Anschlüssen jeweils bis zu 12 überlappende Luftkammern in den Manschetten mit dem eingestellten Druck gefüllt werden. -
Seite 7: Sicherheitshinweis
Lympha Press Optimal Seite 7 Sicherheitshinweis - Sofortige Entlüftung der Behandlungsmanschetten Bei Bedarf kann eine Entlüftung der Manschette/n sofort erfolgen. Ziehen Sie dazu den 12-poligen Stecker einfach aus dem Gerät. Tipp: Am Stecker ist eine Sicherungsklemme, die am Haltebügel des Gerätes eingerastet ist. -
Seite 8: Beschreibung Des Systems

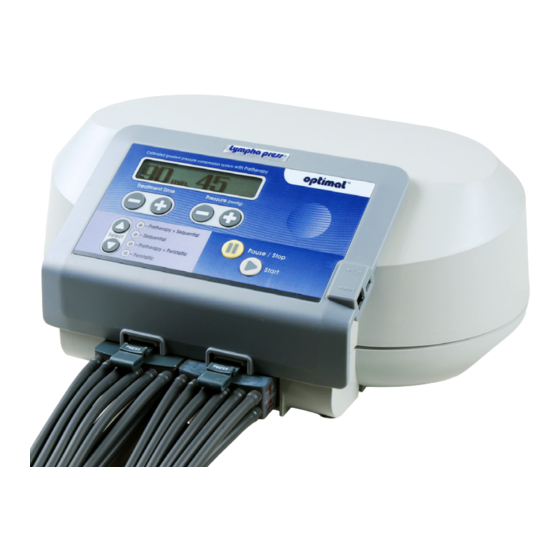

Lympha Press Optimal Seite 8 Beschreibung des Systems Der Optimal ist ein Kompressionstherapiegerät mit einem eingebauten Kompressor. Dieser pumpt Druckluft in programmierten Zyklen in die Luftkammern der am Patienten angeschlossenen Behandlungsmanschetten. Das Befüllen der Kammern erfolgt über Schlauchsätze, die am Gerät und an den Manschetten angeschlossen sind. Das Gerät hat zwei Anschlüsse und kann zwei Behandlungsmanschetten mit je bis zu 12 Luftkammern... -
Seite 9: Inbetriebnahme
Lympha Press Optimal Seite 9 Inbetriebnahme Das Gerät muss stabil stehen, und der Behandlungsbereich sollte so vorbereitet sein, dass eine sichere und angenehme Behandlung des Patienten sichergestellt ist. Warnhinweis: Das Gerät darf nur von eingewiesenem Personal eingesetzt werden. Aufstellen des Gerätes Platzieren Sie das Gerät auf einer flachen, stabilen Oberfläche und positionieren Sie es so,... -
Seite 10: Bedienung Des Gerätes
Lympha Press Optimal Seite 10 Bedienung des Gerätes Vorbereitung 1. Vergewissern Sie sich, dass alle Schläuche in der richtigen Reihenfolge an der Manschette angeschlossen sind und dass der Schlauchsatz fest im Anschluss steckt. Nicht angeschlossene Schläuche sind mit einem Verschluss-Stöpsel, und ein nicht benutzter Anschluss am Gerät ist mit dem 12-pin-Blindstecker zu verschließen. -
Seite 11: Ände Rung Der Be Handlungsdauer
• Netzstecker von der Steckdose und aus dem Gerät ziehen. Bedienelemente am Gerät Alle Bedienelemente sehen Sie auf Bild 1. Wenn der Lympha Press® Optimal Gradient eingeschaltet ist, zeigt die Anzeige die zuletzt eingestellte Behandlungsdauer und den aktuellen Modus „Bereit“ an. Bild 1: Bedienelemente Lympha Press Optimal... -
Seite 12: Erklärung Der Tasten
Lympha Press Optimal Seite 12 Tabelle 1: Anzeige und Bedientasten Druck [mmHg]: Der Behandlungsdruck kann mit den Tasten von minimal 20 bis maximal 90 mmHg eingestellt werden. Der Druck kann während der Behandlung verringert oder erhöht werden. Die Pre-Therapie hat einen vom Werk aus fest eingestellten Druck von 40 mmHG, dieser kann nicht verändert werden. -
Seite 13: Art Und Weise Der Befüllung Der Luftkammern
Lympha Press Optimal Seite 13 Art und Weise der Befüllung der Luftkammern Das Befüllen der Luftkammern kann anhand der Reihenfolge und der Richtung der Befüllung unterschieden werden. Nachfolgend wird der sequentielle, der wellenförmige und pre-therapeutische Befüllungsvorgang beschrieben, siehe 7.1 bis 7.3. -
Seite 14: Druckaufbau In Pre-Therapeutischer Reihenfolge
Lympha Press Optimal Seite 14 Druckaufbau in pre-therapeutischer (patentierter) Reihenfolg, dabei ist der Druck auf 40 mmHG vorprogramiert Und kann nicht verändert werden. Bild 5: Pre-therapeutische Reihenfolge Die pre-therapeutische Befüllung dient der Vorbehandlung der zu behandelnden Region für die nachfolgende Hauptbehandlung. Hierbei werden die Kammern beginnend an der dem Körperrumpf nächsten, proximalen Kammer in Richtung körperentferntesten, distalen... -
Seite 15: Wartung Und Lagerung
Lympha Press Optimal Seite 15 Wartung und Lagerung Reinigen des Gerätes Vor dem Reinigen Netzkabel vom Gerät abziehen. Gerät kann mit feuchtem Tuch abgewischt werden. Reinigen der Manschetten Die Manschetten können mit einem weichen Tuch und warmem Wasser, dem ein mildes Reinigungsmittel zugegeben werden kann, gereinigt werden. -
Seite 16: Fehlerbeseitigung
Lympha Press Optimal Seite 16 Fehlerbeseitigung Liste möglicher Fehlerquellen Tabelle 2: Fehlerbeseitigung Symptom Anzeige Fehler Problemlösung An- / Ausschalter Keine Sicherungen prüfen, Netzkabel und leuchtet nicht. Stromversorgung. Steckdose prüfen. Nötige Voltzahl für Betrieb des Gerätes prüfen, siehe Typenschild. Hinweis: Bei Austausch von... -
Seite 17: Anhang I - Spezifikationen
Lympha Press Optimal Seite 17 Fehlerliste Tabelle 3: Fehlerliste Error 01+ Warnton ertönt Softwareproblem Error 02 + Warnton ertönt EPROM Problem (Platinenspeicher) Error 03 + Warnton ertönt Drucksensorproblem Error 04 + Warnton ertönt Sensor Problem Error 05 + Warnton ertönt Lüfterfehler... -
Seite 18: Anhang Ii - Konformitätserklärung Des Herstellers Zu Elektromagnetischen Emissionen
Lympha Press Optimal Seite 18 Anhang II – Konformitätserklärung des Herstellers zu elektromagnetischen Emissionen Modell 1201 EP – Elektromagnetische Emissionen – Erklärung des Herstellers Das Model 802E ist für den Betrieb in den nachfolgend aufgeführten elektromagnetischen Umfeldbedingungen ausgelegt. Entsprechend ist seitens des Kunden bzw. Anwenders auf die Einhaltung dieser Bedingungen beim Betrieb des Gerätes zu achten. - Seite 19 Lympha Press Optimal Seite 19 Modell 1201 EP – Erklärung des Herstellers - Elektromagnetische Immunität Das Model 1201 EP ist für den Betrieb in den nachfolgend aufgeführten elektromagnetischen Umfeldbedingungen ausgelegt. Entsprechend ist seitens des Kunden bzw. Anwenders auf die Einhaltung dieser Bedingungen beim Betrieb des Gerätes zu achten.
