1. Warnings/Precautions
WARNING
• Make sure that the personnel are made familiar with the contents of this manual.
The Ambu TwinPump should only be operated by persons who have received adequate
training in practising pharyngeal and tracheal suction techniques.
CAUTION
• U.S. federal law restricts this device to sale by or on the order of a physician (USA and
Canada only).
• Following each cleaning and reassembly the pump should be tested for correct function
(see section 9).
2. Introduction
The Ambu
®
TwinPump and the Ambu
designed for pharyngeal and tracheal suction in emergency situations. The pumps can be
operated by foot or by hand.

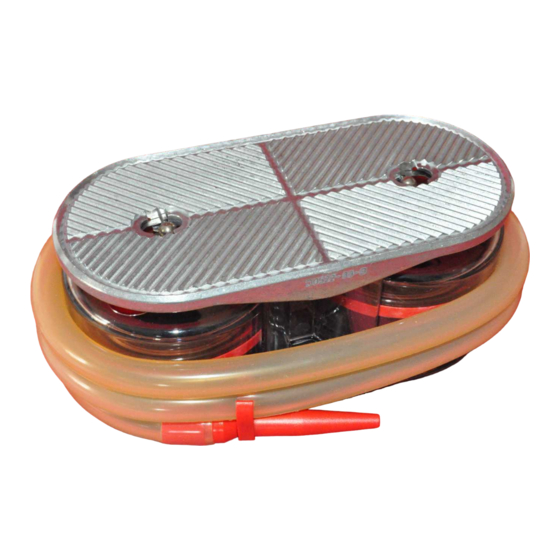

The Ambu TwinPump is a double acting piston pump with high suction performance due to
a combination of large airflow and high vacuum. Thanks to its special twin-cylinder design
the pump is easily operated in a kneeling position, the foot resting continuously on the pump
pedal without being lifted in contrast to other foot operated pumps in which the return move-
ment is spring activated.
The compact dimensions of the Ambu TwinPump makes it the ideal pump for emergency
medical cases and other locations where space is limited.
3. Specifications
The Ambu TwinPump and Ambu TwinPump 1000 are in conformity with the
following standard: EN ISO 10079-2:1996 E
The Ambu TwinPump and Ambu TwinPump 1000 are in conformity
with Council Directive 93/42/EEC concerning Medical Devices
Dimensions (without suction tube): Length: 206 mm, Width: 96 mm,
Height: 104 mm/146 mm (TwinPump 1000)
Weight (incl. suction tube and tip): Approx. 1.1 kg/1.2 kg (TwinPump 1000)
Max. vacuum: Approx. -80 kPa (-800 cmH
Free airflow at two pumping strokes per second: Approx. 30-40 litres/min.
Free airflow at max. pumping strokes: Approx. 70 litres/min.
Usable capacity of collection container: Approx. 600 ml/1000 ml (TwinPump 1000)
Internal diameter of suction tube: 10 mm
Operating temperature: -20 °C to 50 °C
Storage temperature: -40 °C to 70 °C
®
TwinPump 1000 are high performance suction pumps
O/-600 mm Hg)
2
3
English
