Pyramida KH 50 Montage- Und Bedienungsanleitung Seite 44

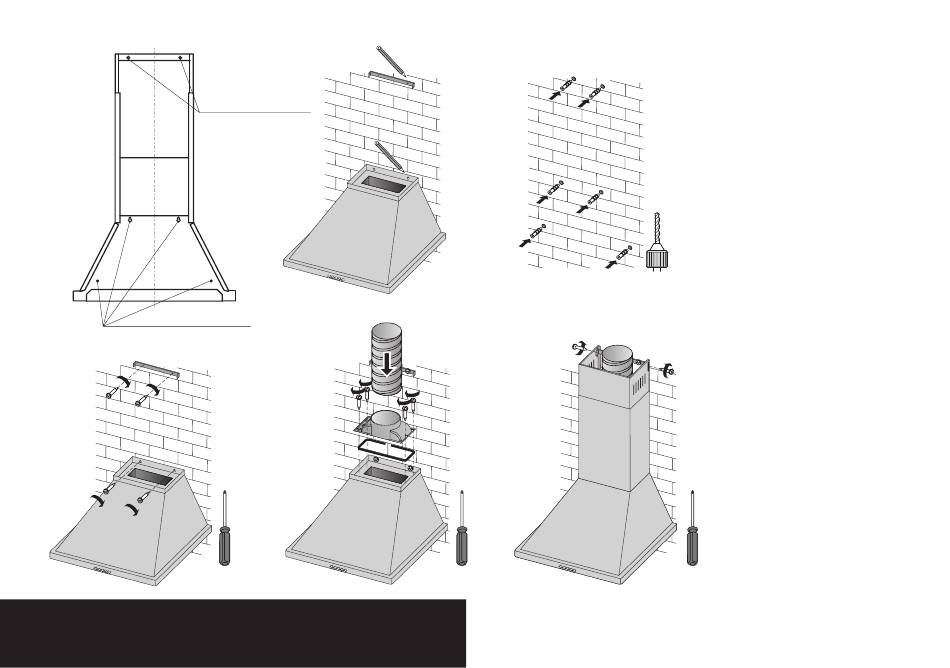

WANDMONTAGE
Befestigungspunkte
44
Befestigungspunkte
DE
1. Fixieren Sie den Dunst-
abzug vom hinten an die
Wand mit den Schrauben
mit Dübeln aus dem Mon-
tagesatz.
2. Montieren Sie die An-
schlusseinheit des Abluft-
rohrs auf den Dunstabzug
mit den Schrauben und
mit der Verdichtung aus
dem Montagesatz.
3. Schließen Sie das Abluft-
rohr an die Anschluss-
einheit des Dunstabzugs
an. Leiten Sie das andere
Ende des Abluftrohrs in
dem Belüftungsschacht
ab. Prüfen Sie, ob die Ver-
bindungen dicht sind.
4. Montieren Sie die Kästen
des Abluftrohrs und fixie-
ren sie mit den Schrauben
aus dem Montagesatz.
