Inhaltsverzeichnis 1. Sicherheitshinweise .............7 2. Gerätebeschreibung und Lieferumfang ......11 3. Bestimmungsgemäße Verwendung ........11 4. Technische Daten ...............12 5. Vor Inbetriebnahme ............13 6. Bedienung .................14 7. Austausch der Netzanschlussleitung ........16 8. Reinigung, Wartung und Ersatzteilbestellung ....17 9. Entsorgung und Wiederverwertung ........17 10.
Seite 6
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesund- heitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.
Gefahr: 1. Arbeitsplatzsicherheit Beim Benutzen von Geräten müssen einige Sicherheits- a) Halten Sie Ihren Arbeitsbereich sauber und vorkehrungen eingehalten werden, um Verletzungen gut beleuchtet. Unordnung oder unbeleuchtete und Schäden zu verhindern. Lesen Sie diese Originalbe- Arbeitsbereiche können zu Unfällen führen. triebsanleitung/Sicherheitshinweise deshalb sorgfältig b) Arbeiten Sie mit dem Elektrowerkzeug nicht durch.
Seite 8
e) Wenn Sie mit einem Elektrowerkzeug im Freien in einem drehenden Geräteteil befi ndet, kann zu arbeiten, verwenden Sie nur Verlängerungska- Verletzungen führen. bel, die auch für den Außenbereich geeignet e) Vermeiden Sie eine abnormale Körperhaltung. sind. Die Anwendung eines für den Außenbereich Sorgen Sie für einen sicheren Stand und halten geeigneten Verlängerungskabels verringert das Sie jederzeit das Gleichgewicht.
Seite 9
d) Bewahren Sie unbenutzte Elektrowerkzeuge Spezielle Sicherheitshinweise außerhalb der Reichweite von Kindern auf. Las- Kontrollieren Sie vor jedem Gebrauch das Gerät, • sen Sie Personen das Gerät nicht benutzen, die die Anschlußleitung und den Stecker. Arbeiten Sie mit diesem Gerät nicht vertraut sind oder diese nur mit einem einwandfreien und unbeschädigten Anweisungen nicht gelesen haben.
Seite 10
• Tragen Sie das Elektrowerkzeug nicht am Netzka- • Halten Sie das Gerät an den isolierten Griffflä- bel. Schützen Sie das Netzkabel vor Beschädigung chen, wenn Sie Arbeiten ausführen, bei denen durch Öl, Lösungsmittel und scharfe Kanten. Tra- das Einsatzwerkzeug verborgene Stromleitun- gen sie das Elektrowerkzeug nicht am Kabel.

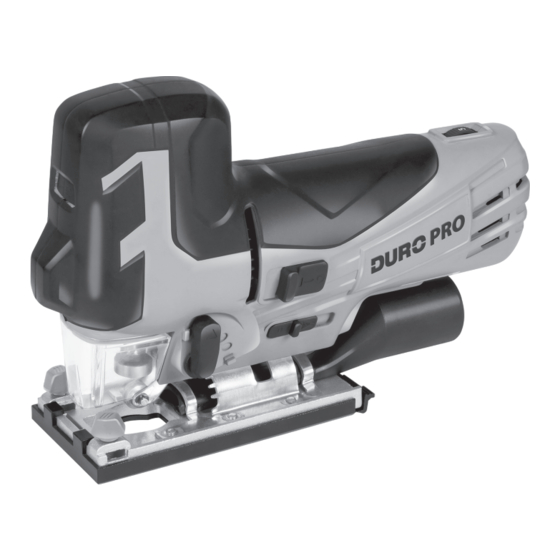

2. Gerätebeschreibung und Lieferumfang Achtung! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoff beu- 2.1 Gerätebeschreibung (Bild 1, 2, 3) teln, Folien und Kleinteilen spielen! Es besteht 1. Ein-/Ausschalter LED-Licht/Laser Verschluckungs- und Erstickungsgefahr! 2. Drehzahlregler 3. Netzkabel Pendelhubstichsäge •...
4. Technische Daten Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Netzspannung: ........230 V~ 50 Hz Elektrowerkzeug verwendet wird, ändern und in Aus- Leistungsaufnahme: ...........800 W nahmefällen über dem angegebenen Wert liegen.
3. Gesundheitsschäden, die aus Hand-Arm-Schwin- aufnahme (16) führen (Bild 3). Die Sägeblattzah- gungen resultieren, falls das Gerät über einen nung muss nach vorne zeigen. längeren Zeitraum verwendet wird oder nicht Die Aufnahme für das Sägeblatt (16) wieder zurück • ordnungsgemäß geführt und gewartet wird. gleiten lassen.
• Der Sägeschuh (7) kann jedoch auch ohne weiteres 6. Bedienung auf ein anderes Winkelmaß eingestellt werden. Sägeschuh (7) hierzu nach vorne schieben, ge- 6.1 Ein-/Ausschalter (Bild 1/Pos. 5) wünschten Winkel einstellen und den Festellhebel Einschalten: (15) wieder anziehen. Ein-/Ausschalter (5) nach vorne schieben. Achtung! Bei Gehrungsschnitten müssen die Feststellschrauben Ausschalten:...
6.3 Einstellung Pendelhub (Bild 8/Pos. 10) 6.4 Staub-Blas-Funktion (Bild 8/Pos. 6) Am Umschalter für Pendelhub (10) kann die stärke Durch einen zuschaltbaren Luftstrom bleibt die Schnitt- • der Pendelbewegung des Sägeblattes (18) beim linie frei von Staub und Spänen. Hub eingestellt werden. Zum Einschalten muss der Schalter für Staub-Blas- •...
6.6 Aussägen von Bereichen (Bild 9) Betätigung 3-mal: Laser ein - LED aus Bohren Sie mit einer Bohrmaschine innerhalb des aus- Betätigung 4-mal: Laser aus - LED aus zusägenden Bereiches ein 10 mm großes Loch. Führen Der Laserstrahl und die LED-Beleuchtung kann •...
8. Reinigung, Wartung und 8.4 Ersatzteilbestellung: Bei der Ersatzteilbestellung sollten folgende Angaben Ersatzteilbestellung gemacht werden; Typ des Gerätes • Gefahr! • Artikelnummer des Gerätes Ziehen Sie vor allen Reinigungsarbeiten den Netzste- • Ident-Nummer des Gerätes cker. Ersatzteilnummer des erforderlichen Ersatzteils •...
Seite 18
Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederver- wertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Ver- wertung im Falle der Eigentumsaufgabe verpfl ichtet.
EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Pendelhubstichsäge D-PS 850 (DURO PRO) 2014/28/EU 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2014/35/EU Notifi...
