- Montageanleitung
- Assembly instructions
- Notice de montage
- Montagehandleiding
- Návod na montáž
- Instructiune de montaj
,
- Navodila za namestitev
- Installationstruktioner
1993-0
10/19
D6631080-3
D6631080-5
D6631090-3
D6631090-5
D6631280-3
D6631280-5
D6631290-3
D6631290-5
D6631490-3
D6631490-5
D663199-3
D663199-5
EP6631280-3
EP6631280-5
EP6631290-3
EP6631290-5
Werbung
Verwandte Anleitungen für Duschservice 1993-0
Inhaltszusammenfassung für Duschservice 1993-0

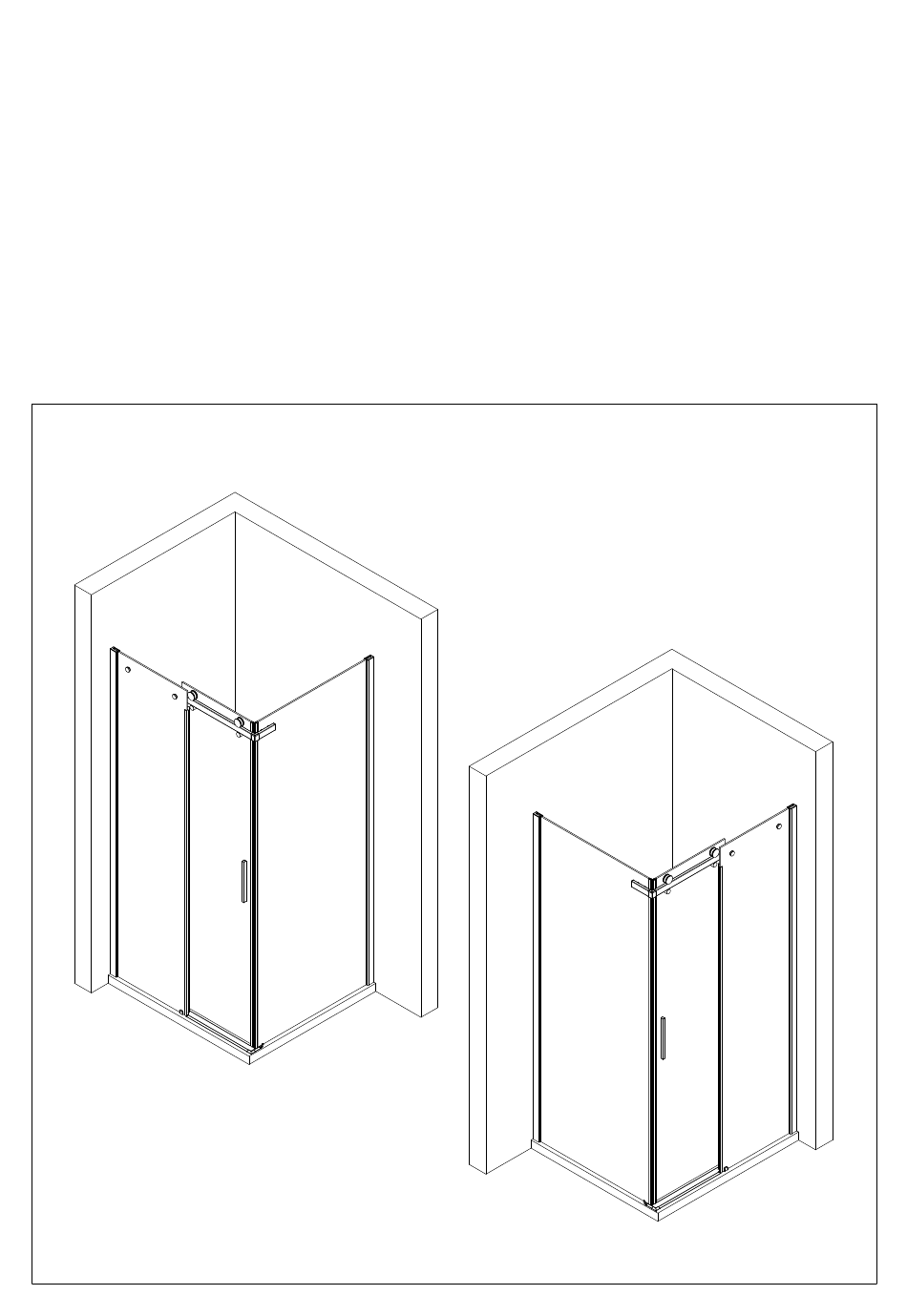

- Seite 1 1993-0 10/19 - Montageanleitung D6631080-3 D6631080-5 - Assembly instructions D6631090-3 - Notice de montage D6631090-5 D6631280-3 - Montagehandleiding D6631280-5 - Návod na montáž D6631290-3 - Instructiune de montaj D6631290-5 D6631490-3 EP6631280-3 - Navodila za namestitev D6631490-5 EP6631280-5 - Installationstruktioner D663199-3...
- Seite 2 1993-0 Pos. Stück Bezeichnung Ersatzteil-Nr. Preis Pos. Stück Bezeichnung Ersatzteil-Nr. Preis 1x Türscheibe 1x Laufschiene SW inkl. Pos. 23 E79301-3 Stück 59,95 € 1x Nebenteilscheibe 1x Blende 1x Seitenwandscheibe 1x Endkappe 90° für WL 2x Wandanschlussprofil, E79248-1 Stück 69,00 €...
- Seite 3 Ø 6 800 mm 785 - 805 mm 900 mm 885 - 905 mm 985 - 1005 mm 1000 mm 1200 mm 1185 - 1205 mm 1400 mm 1385 - 1405 mm Pos. 4 Pos. 10 Pos. 4 Pos. 10...
- Seite 4 Ø 6 mm Pos. 33 Pos. 27 Pos. 31...
- Seite 5 Pos. 5 Pos. 40 Pos. 2 Pos. 39...
- Seite 6 1000 mm 470 mm 1200 mm 570 mm 1400 mm 670 mm Hinweis auf Demontage siehe Seite 19! Note for disassembly see page 19! Remarque sur le démontage, voir page 19! Informatie over demontage zie blz. 19!
- Seite 7 Pos. 3 Pos. 16 Pos. 1 Pos. 14...
- Seite 8 Pos. 12...
- Seite 9 Pos. 11 Pos. 13...
- Seite 10 Pos. 15 Pos. 23 Pos. 19 Pos. 22 Pos. 41 Pos. 43 Pos. 43...
- Seite 11 Pos. 18 Pos. 18...
- Seite 12 Hinweis auf Demontage siehe Seite 19! Note for disassembly see page 19! Remarque sur le démontage, voir page 19! Informatie over demontage zie blz. 19!
- Seite 13 Pos. 6...
- Seite 14 Pos. 17...
- Seite 15 Pos. 45 Pos. 42...
- Seite 16 Pos. 9.1 Pos. 38 Pos. 25 Pos. 26 Pos. 9.2 Pos. 24...
- Seite 17 24 h...
- Seite 18 Pos. 29 24 h...
- Seite 19 Hinweis Demontage/ Note for disassembly/ Remarque sur le démontage/ Informatie demontage Pos. 34...
- Seite 20 1993-0 Kontrollbeleg Control Receipt Prüfnummer/ Inspection number Duschservice Zum Hohlen Morgen 22 59939 Olsberg Deutschland / Germany / Allemagne / Duitsland Ersatzteilbestellung: E-Mail: Allgemeine technische Probleme: Fax 02962 / 972-4260 Telefon 02962 / 972-40 ersatzteile@duschservice.de...
