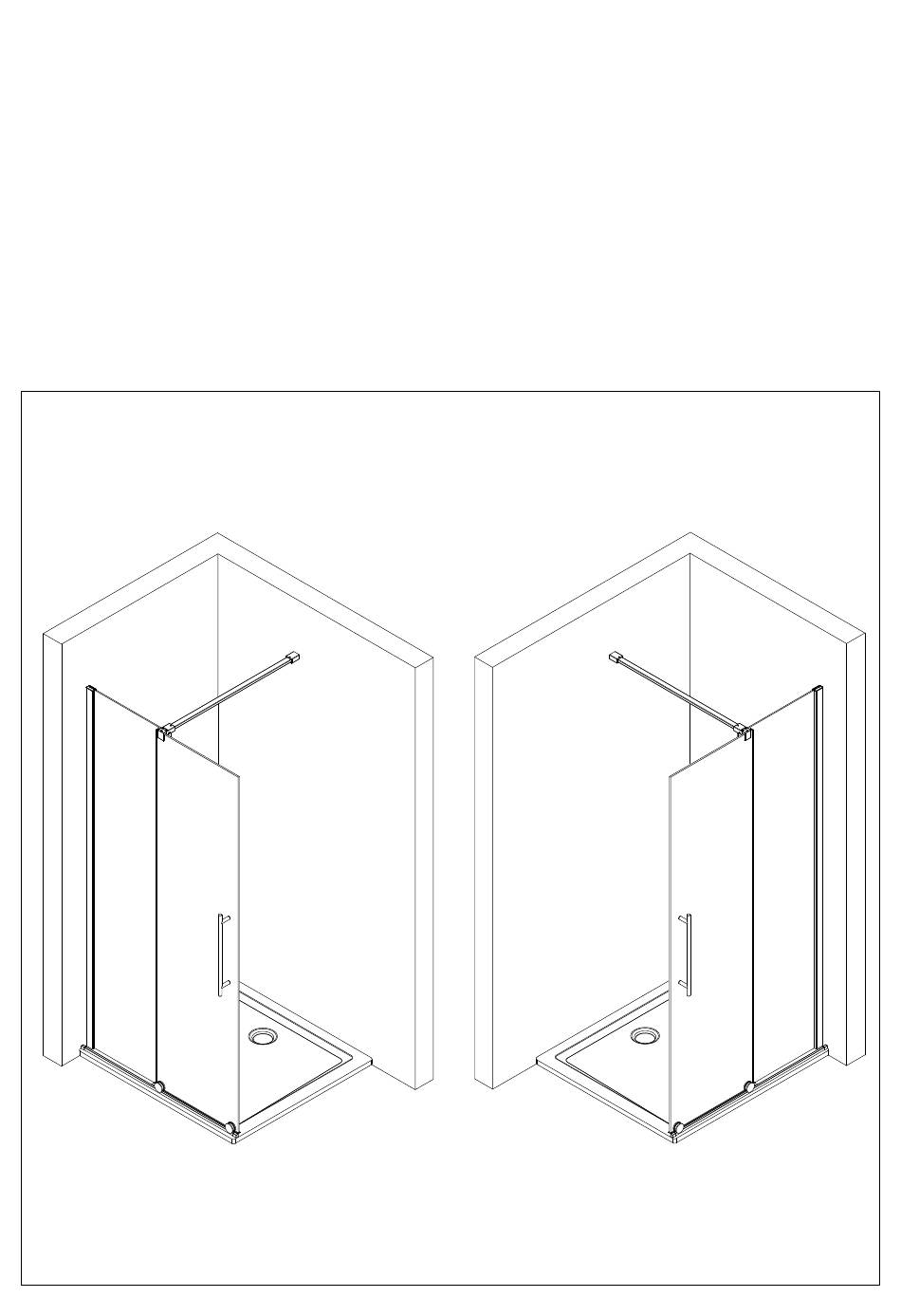

- Seite 1 1904-0 12/18 - Montageanleitung - Assembly instructions - Notice de montage - Montagehandleiding - Návod na montáž - Instructiune de montaj - Navodila za namestitev D36735100-F D36735120-F - Installationstruktioner D36735140-F...
- Seite 2 1904-0 9 25 16.2 16.3 16.1 Pos. Stück Bezeichnung Ersatzteil-Nr. Preis Pos. Stück Bezeichnung Ersatzteil-Nr. Preis Türscheibe Gleiter E33280 39,95 € Nebenteilscheibe Glasschutz Gleiter Wandanschlussprofil, E33248 69,00 € Wandhalter inkl. Pos. 10 Klemmprofil E33249 29,00 € Kappe Stabilisationsbügel, E33338 59,95 €...
- Seite 3 SW2,5 Ø 6 Ø 5 1000 mm 985-1005 mm 1200 mm 1185-1205 mm 1400 mm 1385-1405 mm Ø 5 mm Pos. 50 Pos. 4...
- Seite 4 Sollte der Wannenrand Si le bord du receveur est plus kleiner sein, dann kann das petit vous pouvez réduire Einrückmaß verringert werden. le retrait. Nous proposons un Wir empfehlen ein minimales retrait au moins de 36mm. Einrückmaß von 36mm. Wannenrandbreite Indien de douchebakrand Width of shower tray edge If the shower tray edge is smaller...
- Seite 5 Sollte der Wannenrand Si le bord du receveur est plus kleiner sein, dann kann das petit vous pouvez réduire Einrückmaß verringert werden. le retrait. Nous proposons un Wir empfehlen ein minimales retrait au moins de 36mm. Einrückmaß von 36mm. Indien de douchebakrand Wannenrandbreite If the shower tray edge is smaller smaller is dan mag de afstand...
- Seite 6 Pos. 5 Pos. 2 Pos. 40 Pos. 39...
- Seite 7 1000 mm 474 mm Assembly measure 1200 mm 574 mm Dimension de montage 1400 mm 674 mm Montage maat Hinweis auf Demontage siehe Seite 21! Note for disassembly see page 21! Remarque sur le démontage, voir page 21! Informatie over demontage zie blz.
- Seite 8 Pos. 13 Pos. 19 Pos. 6 Pos. 17...
- Seite 9 Pos. 18...
- Seite 10 Ø 6mm Pos. 33 Pos. 31...
- Seite 11 Pos. 16.3 Pos. 16.2 Pos. 8...
- Seite 12 Option a Option b Pos. 38...
- Seite 13 Pos. 22 Pos. 22...
- Seite 14 24 h 24 h...
- Seite 15 Pos. 9 Pos. 38 Pos. 25...
- Seite 16 Pos. 11 Pos. 1 Pos. 12 Pos. 16.2 Pos. 16.1...
- Seite 18 Pos. 29 Pos. 15#...
- Seite 19 24 h...
- Seite 20 24 h...
- Seite 21 Hinweis Demontage/ Note for disassembly/ Remarque sur le démontage/ Informatie demontage Pos. 34...
- Seite 22 Notizen, notes, notities...
- Seite 23 Notizen, notes, notities...
- Seite 24 1904-0 Kontrollbeleg Control Receipt Prüfnummer/ Inspection number Duschservice Zum Hohlen Morgen 22 59939 Olsberg Deutschland / Germany / Allemagne / Duitsland Ersatzteilbestellung: E-Mail: Allgemeine technische Probleme: Fax 02962 / 972-4260 Telefon 02962 / 972-40 ersatzteile@duschservice.de...
