Cardin Elettronica S48D Serie Bedienungsanleitung

CARDIN
Via Raffaello, 36- 31020 San Vendemiano (TV) Italy
Tel:
Fax:
email (Italy):
email (Europe):
Http:
QUARZGESTEUERTE FUNKFERNSTEUERUNG MIT RANDOM KODE MIT BIS ZU 100 KANÄLEN
Beschreibung
Das Funkfernsteuerungssystem RX748 besteht aus einem oder mehreren Sendern
und zwei oder Mehreren Empfängern, die je nach den speziellen Erfordernissen der
Anlage miteinander kombiniert werden.
Zur Erstellung des Kodes wendet das RX748 das RANDOM Kodiersystem an.
Dieses System funktioniert auf der Basis der Erstellung eines Geheimkodes mittels
Zufallsgenerators von Seiten des Empfängers (erzeugt durch einen RANDOM Zähler)und
der Aufnahme desselben durch den/die Sender (durch Direkteingabe)Der Kode wird von
dem Empfänger gespeichert und dem Sender in einen nichtfl üchtigen Speicher vom
Typ EEPROM übermittelt. Dieses Kodiersystem verfügt über 7.000.000 unterschiedliche
Kombinationsmöglichkeiten, mit der Möglichkeit des Senders, für jeden verfügbaren Kanal
einen unterschiedlichen Kode (von unterschiedlichen Empfängern) aufzunehmen.
Eine automatische Abschaltung tritt nach 15 Sekunden ohne Kommando ein.
Einsatzmöglichkeiten
Die Funkfernsteuerung RX748 erlaubt die Fernsteuerung von elektrischen und
elektronischen Anlagen und fi ndet seine beste Verwendung bei der Steuerung von
automatischen Öffnungseinrichtungen, Alarmanlagen und allen Einrichtungen, die
unter Benutzung eines Geheimkodes eine (drahtlose) Aktivierung aus einer bestimmten
Distanz verlangen.

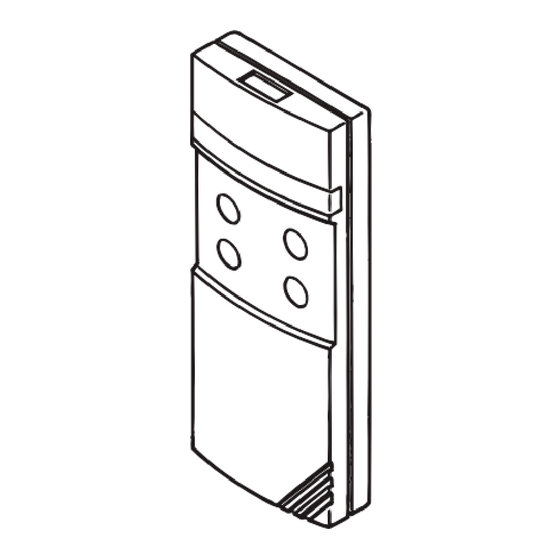

Senderausführungen
TRQ048D08 Achtkanalsender
TRQ048D16 Sechzehnkanalsender
TRQ048K10 100-Kanalsender
Empfängerausführungen
RZQ048B16 Multifunktionaler Empfänger 16 Kanäle
RZQ048K10 Mastercardempfänger ausbaubar bis zu 100 Kanäle
MEB048320 Erweiterungsmodul für 32 Relais (8 strip mit 4 Relais)
Module mit austauschbaren Kanälen
MDC048400 Strip mit 4 Relais
Zubehör-Kit: Tastenabdeckschlitten und Clip (Abb. 2-3) - Batterie 12V (Abb. 4)
Installation Empfänger - Antenne
Mindest- und Höchstreichweite der Funksteuerungen:
Unter Reichweite versteht sich der nutzbare Betriebsabstand zwischen Sender und
Empfänger, deren Antenne im freien Raum installiert und gemessen wurde. Daher steht
die Reichweite in unmittelbarem Zusammenhang mit den technischen Eigenschaften des
Systems (Leistung und Ansprechempfi ndlichkeit) und verändert sich entsprechend dem
Aufstellungsort. Um einen optimalen Betrieb der Funksteuerung zu gewährleisten, sind die
Installationsorte für den Empfänger und die Antenne sorgfältig auszuwählen.
Die Installation von zwei Empfängern, zwischen denen kein Mindestabstand
von 1,5 m eingehalten wird, ist nicht möglich. Es ist ratsam, den Empfänger in
gebührendem Abstand zu Computersystemen, Alarmanlagen und anderen möglichen
Störungsquellen aufzustellen.
(Eine unsachgemäße Aufstellung könnte den Betrieb teilweise gefährden).
Antenne
Die Installation der Antenne ist von äußerster Wichtigkeit; nachdem sie mit dem Empfänger
verbunden ist, stellt sie den Empfangspunkt für die Funksteuerung dar.
Bei ihrer Installation ist folgendes zu beachten:
- Nur abgestimmte Antennen verwenden, die für den Anschluß an den Empfänger
mittels Koaxialkabel RG 58 (Impedanz 50Ω) mit einer maximalen Länge von 15
m zugelassen sind.
- Die Antenne wird im Freien am höchsten und sichtbarsten Punkt - von Metallstrukturen
entfernt, positioniert.
Hinweis: Sollte aus besonderen Gründen eine Anbringung der Antenne nicht möglich
sein, kann dennoch ein einwandfreier Betrieb des Gerätes dadurch erreicht werden,
indem am Empfänger ein einpoliges Elektrokabel mit einem Durchmesser von 1 mm und
einer Länge von 2,5 m angeschlossen wird.
16 KANAL-EMPFÄNGER (ABB. 8)
• Der Empfänger ist vorbereitet für die Einsetzung von 4 Erweiterungsmodulen (4 Relais
pro Karte erlauben Kombinationen von 4-8-12-16 Kanälen).
• Er verfügt über einen Anschluß TX LINK für den Anschluß von Funkfernsteuerungen
der Serie S48D, einen Anschluß „M1" für die Einsetzung von Speichermodulen (siehe
entsprechender Abschnitt) und einem Dip „D1", der die Funktionen der Kodeerstellung
und der Übertragung der Kodes in den Speicher kontrolliert.
99 KANAL-EMPFÄNGER (ABB. 9)
• Der Grundempfänger ist ausgestattet mit einem Anschluß „CON 1" für den Einsatz
des Kanälemoduls und ist erweiterungsfähig durch Gebrauch von Erweiterungskarten
(max. 3 Karten) von denen jede 32 Relais aufnehmen kann
• Er verfügt über einen Anschluß TX LINK für den Anschluß von Funkfernsteuerungen
der Serie S48K, einen Anschluß „M1" für die Einsetzung von Speichermodulen (siehe
entsprechender Abschnitt) und einem Dip „D1", der die Funktionen der Speicher-
und Kodeerstellungsmodule kontrolliert.
• Die Funktion der Relaisblöcke auf den Erweiterungskarten kann durch den Jumper
„J1" geregelt werden.
Erstellung des Benutzerkodes in den Funkfernsteuerungen S48 (Abb. 8-9)
1) Empfänger an den Stromkreislauf anschließen.
2) Dip 1 „D1" in Position „ON" bringen (Abb. 8-9) Beginn der RANDOM Erzeugung der
Kodes, nach ca. 10 Sekunden auf „OFF" zurückstellen
3) Den Dip 2 „D1" (Abb. 8-9) in Position „ON" bringen. Ab diesem Moment ist der
Geheimkode gespeichert in dem Kodemodul des Empfängers. Den Dip 2 wieder
in Position „OFF" bringen.
4) Den Sender an den Anschluß TX LINK anschließen, den zu speichernden Kanal
auswählen und INVIO drücken. Die erfolgte Übertragung wird durch Aufl euchten
des LED „LD" auf dem Empfänger (Abb. 8-9) und dem Dauerton des Empfänger
Buzzer angezeigt.
ELETTRONICA spa
+39/0438.401818
+39/0438.401831
Sales.offi ce.it@cardin.it
Sales.offi ce@cardin.it
www.cardin.it
ART.-NR.
ZVL195.01
Dieses Produkt wurde in den Werkstätten der Herstellerfi rma getestet und
geprüft. Bei der Installation sollten die anführten Angaben genau befolgt
werden.
Gebrauch der 16 Kanal Sender (Abbildung 6a-6e)
• Taste mit Pfeil nach oben (Abbildung 6a) drücken um die Hauptnummer „16" aufzurufen
und dann mit der Taste mit Pfeil nach unten zurücklaufen (Abbildung 6b) bis die
gewünschte Kanalnummer auf dem Display erscheint, beispielsweise 10.
• Um mit der niedrigsten Nummer zu beginnen, die Taste mit dem Pfeil nach unten
(Abbildung 6b) drücken und dann mit der Taste mit dem Pfeil nach oben zurücklaufen,
bis die Nummer des gewünschten Kanals auf dem Display erscheint
• Um einen Kanal, (z.B. 10) zu speichern, die Taste „MEM" (Abbildung 6c) drücken.
Dieser Kanal kann wieder aufgerufen werden, indem die Taste „MEM" erneut gedrückt
wird bei ausgeschaltetem Sender. "INV" Taste (Abbildung 6d) drücken, um
des dem gewählten Kanal entsprechende Relais zu aktivieren (die Übertragung
wird durch das Symbol angezeigt, das rechts auf dem Display erscheint). Wird
diese Taste bei ausgeschaltetem Sender gedrückt, so wird der letzte übertragene
Kanal wieder aufgerufen.
• Das Symbol der Batterie (Abbildung 6e) erscheint, wenn die Batterien des Tx
entladen sind
Gebrauch der 99 Kanal Sender (Abbildung 7a-7c)
• Eine aus zwei Ziffern bestehende Nummer auf der Tastatur (Abbildung 7d) eingeben,
(bei einer 53 beispielsweise erst die fünf und dann die drei).
• Um einen Kanal (beispielsweise 53) zu speichern, die Taste „MEM" (Abbildung 7a)
drücken. Dieser Kanal kann wieder aufgerufen werden, indem die Taste „MEM" erneut
gedrückt wird bei ausgeschaltetem Sender.
• INV" Taste (Abbildung 7b) drücken, um das dem gewählten Kanal entsprechende Relais
zu aktivieren (die Übertragung wird durch das Symbol angezeigt, das rechts auf dem
Display erscheint). Wird diese oder eine der Tasten 0 - 9 bei ausgeschaltetem Sender
gedrückt, so wird der letzte übertragene Kanal wieder aufgerufen.
• Das Symbol der Batterie (Abbildung 7c) erscheint, wenn die Batterien des Tx
entladen sind.
Speichermodul M1
Kode 93C46 für RX 16 Kanäle - Kode 93C66 für RX 100 Kanäle
Herausnehmbar, ausgestattet mit einem nichtfl üchtigen EEPROM Speicher, enthält den
Systemkode. In dem Modul wird der fi xierte Kode auf bei Stromausfall erhalten. So ist
es möglich, das Modul bei Wartungsarbeiten herauszunehmen und ihn in einem neuen
Empfänger wiedereinzusetzen, der automatisch bei erneutem Stromanschluß in der Lage
ist, mit dem gleichen Kode zu funktionieren.
Duplikation des Speichermoduls
1) Das Originalspeichermodul herausnehmen und ein neues Modul einsetzen.
2) Den Dip2 von Position „OFF" in Position „ON" bringen und wieder auf Position „OFF"
zurückschalten. Ab diesem Moment ist das Modul mit dem gleichen Kode ausgestattet
wie das Original. Um sich des Korrekten Vorgangs zu versichern, die Stromversorgung
des Empfängers ab- und wiederanschalten.
Funktionen in der Funkfernsteuerung S48
Es ist schließlich zu beachten, daß die Empfänger jeweils nur auf ein Signal antworten
können. Es können also nicht gleichzeitig mehrere Funktionen abgerufen werden.
TECHNISCHE DATEN
EMPFANGSFREQUENZ
Achtung: Die angewendete Sendefrequenz ist die von der Homologation und der
Anpassung an das jeweilige Bestimmungsland eingestellte Frequenz.
Land Frequenz Antenne
Europa 27,195 MHz ANQ727
Italien 30,875 MHz ANQ730
Frankreich 30,875 MHz ANQ730
EMPFÄNGER
- Frequenztolleranz des örtlichen Oszillators......................... 30 p.p.m. da -10° a +55°C
- Zwischenfrequenz ............................................................................................ 455 kHz
- Antenneneingangsimpedanz ...................................................................................50Ω
- Empfi ndlichkeit (für das gültige Eingangssignal)................................................ 0.5 µ V
- Strahlung des örtlichen Oszillators................................................... <-70dBm (100pW)
- Stromversorgung............................................................................................ 230 V Ws
- Stromaufnahme in Ruhestellung ......................................................................... 20 mA
- Stromaufnahme bei aktiviertem Relais................................................................ 25 mA
- Höchste umschaltbare Leistung vom Relais:
Belastung bei Gleichstrom .................................................................................... 24W
Belastung bei Wechselstrom ................................................................................ 60VA
Höchstspannung ........................................................................................ 30 VWs/Gs
- Erregungsverzögerung .......................................................................................150 ms
- Abfallverzögerung...............................................................................................150 ms
SENDER
- Trägerfrequenztolleranz ...................................................... 30 p.p.m. da -10° a + 55°C
- Bandbreite ..............................................................................................10 kHz/± 5kHz
- scheinbare Strahlungsleistung .............................................-10...-7dBm (100-200µW)
- scheinbare Leistung der Oberwellenprodukte .................................... <-64 dBm (1nW)
- auf dem danebenliegenden Kanal eingestrahlte Leistung (± 10 kHz)<-37 dBm (0.2µW)
- Modulation .......................................................................................................AM/ASK
- modulierendes Signal .......................................................................... PCM, 1.3 ms/bit
- Stromversorgung (Alkaline GP23A) ..............................................................12V ± 10%
- Stromaufnahme ................................................................................................ <40 mA
- Betriebstemperatur ................................................................................... - 20...+70°C
SERIE
MODELL
S48D RX16-100 29-06-99
DATUM
