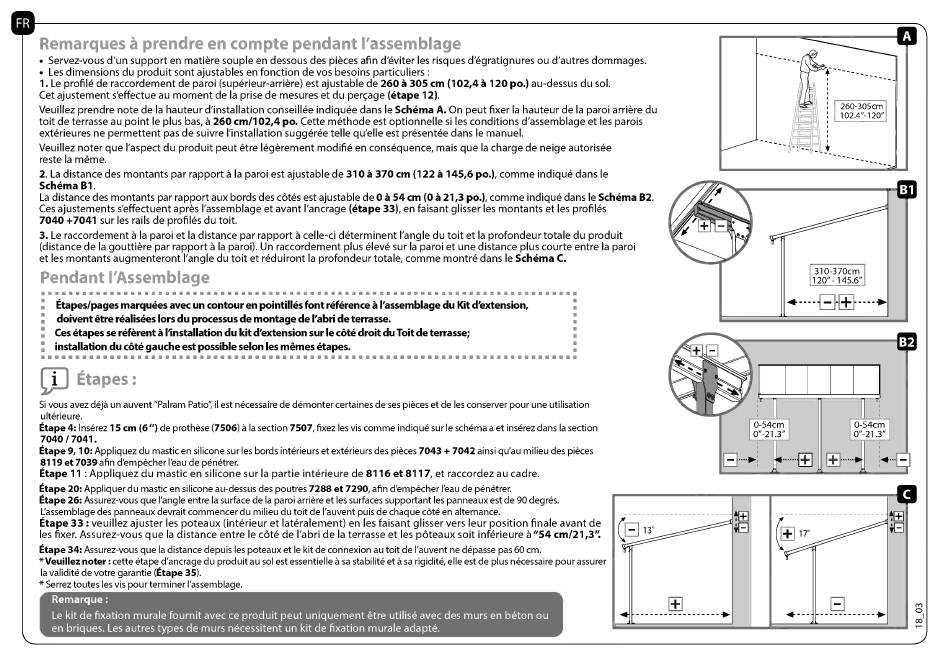

Remarques
a
prendre
en
cornpte pendant ('assemblage
Servez-vous
d'un support
en nnatiere
souple
en dessous des pieces
afin d'eviter
les
risques d'egratignures ou d'autres dommages.
Les
dimensions
du
produit
sont ajustables
en
fonction
de vos besoins
particuliers
:
1.
Le
profile
de
raccordement
de
paroi (superieur-arriere)
est
ajustable
de
260
a
305 cm (102,4
a
120 po.) au-dessus du
sol.
Cet
ajustement
s'effectue
au
moment
de
la
prise de mesures et du percage
(etape
12).
Veuillez prendre note
de
la
hauteur d'installation conseillee indiquee
dans
le
Schema
A. On
peut fixer
la
hauteur
de
la
paroi arriere du
toit
de terrasse au
point
le
plus
bas,
a
260
cm/102,4
po. Cette nnethode
est
optionnelle
si
les
conditions d'assemblage
et
les
parois
exterieures
ne
permettent
pas
de suivre
('installation suggeree telle qu'elle
est
presentee
dans
le
manuel.
Veuillez noter que ('aspect du
produit
peut etre legerennent nnodifie
en
consequence,
mais
que
la
charge de neige autorisee
reste
la
nnenne.
2.
La
distance
des
montants
par
rapport
a
la
paroi est ajustable de
310
a
370 cm (122
a
145,6 po.), comme indique
dans
le
Schema
B1.
La
distance
des
montants
par
rapport
aux bords
des cotes est
ajustable de 0
a
54 cm (0
a
21,3 po.), comme indique
dans
le
Schema
B2.
Ces
ajustements s'effectuent
apres ('assemblage et avant l'ancrage
(etape
33),
en
faisant glisser
les
montants
et
les
profiles
7040 +7041
sur
les
rails de
profiles
du
toit.
3.
Le
raccordement
a
la
paroi et
la
distance par
rapport
a
celle-ci deternninent l'angle du
toit
et
la
profondeur totale
du
produit
(distance de
la
gouttiere
par
rapport
a la
paroi).
Un
raccordement
plus eleve sur
la
paroi et une distance plus
courte entre
la
paroi
et
les
montants augmenteront l'angle
du
toit
et
reduiront
la
profondeur totale, comme
nnontre dans
le
Schema
C.
Pendant ('Assemblage
Etapes/pages marquees avec un
contour
en
pointilles font
reference
a
('assemblage du Kit d'extension,
doivent etre
realisees lors du processus de
montage
de
l'abri
de terrasse.
Ces
stapes
se
referent
a
!Installation
du
kit
d'extension sur
le
cote
droit
du Toit de terrasse;
installation du cote gauche
est possible selon
les
memes stapes.
.
Etapes
Si
vous avez déjà un
auvent
"Palram
Patio",
it
est necessaire de
demonter
certaines de
ses
pieces et de
les
conserver pour une utilisation
ulterieure.
Etape 4:
Inserez
15 cm
(6")
de
prothese (7506)
a la
section 7507, fixez
les
vis
comme indique
sur
le
schema
a
et inserez dans
la
section
7040 / 7041.
Etape
9, 10: Appliquez du mastic
en
silicone
sur
les
bords interieurs et exterieurs
des pieces
7043
+
7042
ainsi
qu'au milieu
des pieces
8119 et 7039
afin
d'empecher
l'eau
de penetrer.
Etape
11
:
Appliquez
du mastic en
silicone
sur
la
partie interieure
de
8116 et 8117,
et raccordez au cadre.
Etape 20: Appliquer
du mastic
en
silicone au-dessus
des
poutres
7288 et 7290,
afin d'empecher
l'eau
de penetrer.
Etape 26:
Assurez-vous que l'angle entre
la
surface de
la
paroi arriere et
les
surfaces
supportant
les
panneaux est de
90 degres.
L'assemblage des
panneaux devrait commencer du milieu du
toit
de l'auvent puis de chaque cote
en
alternance.
Etape 33
:
veuillez ajuster
les
poteaux (interieur et lateralement)
en les
faisant glisser
vers
leur position finale avant
de
les
fixer. Assurez-vous que
la
distance entre
le
cote
de
l'abri
de
la
terrasse et
les
poteaux soit inferieure
a
"54
cm/21,3n.
Etape 34:
Assurez-vous que
la
distance depuis
les
poteaux et
le
kit de connexion
au
toit
de l'auvent
ne
depasse
pas 60
cm.
*Veuillez noter
:
cette etaped'ancrage du produit
au
sol
est
essentielle
a sa
stabilite et
a
sa
rigidite, elle
est de plus necessaire
pour
assurer
la
validite de votre garantie (Etape
35).
*
Serrez
toutes
les
vis
pour terminer
('assemblage.
Remarque
:
Le
kit
de
fixation murale fournit
avec
ce
produit peut uniquement
etre utilise avec
des
murs
en
beton
ou
en
briques.
Les
autres types de murs necessitent
un
kit
de
fixation murale adapts.
II
260-305cm
102.4"-120"
a
B1
:nit
310-370cm
120"-
145.6"
0-54cm
0'-
21.3"
.
.
-
13°
.
+
17°
'..
,..
+
-
m
0
