Seite 2 von 7

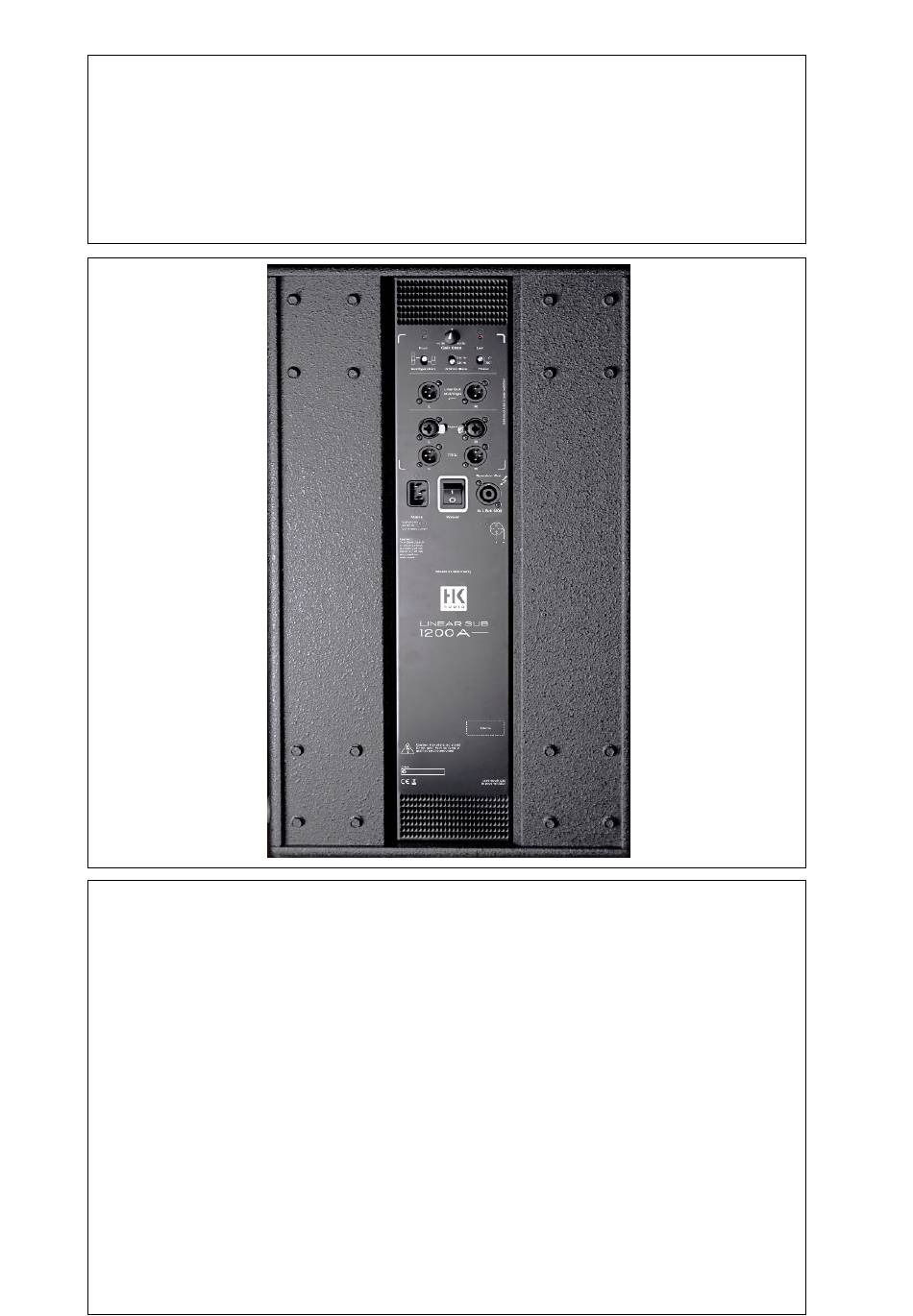

HK-Audio Linear 5 L Sub 1200 A (aktiver Subwoofer)
An jeder Komponente (Top oder Bass) wird am "Input A" ein Signalkabel
angeschlossen, dieses wird je nach Anzahl der Komponenten weiter gelegt zu
weiteren Komponenten. Der "Input B" wird NICHT verwendet. Bitte achten Sie bei dem
L Sub 1200 A (aktiv) darauf, dass es 2 verschiedene "Thru" (Ausgänge) gibt, bei einem
Topsystem verbinden Sie dies bitte mit dem "Line Out Mid/High", bei einem Bass oder
einer Weiterleitung zu einer weiteren Tonanlage verwenden Sie bitte dem " Thru".
Input L (Eingang): von der ersten Signalquelle kommend mittels XLR Kabel anschließen
Input R (Eingang): wird NICHT verwendet!!!
Thru L (Ausgang) : ggf. für weitere Tonanlagen zum Durchschleifen benötigt via XLR Kabel
Thru R (Ausgang) : wird NICHT verwendet!!!
Den Stromanschluss finden Sie in der Mitte links. Bitte verkabel Sie diesen mit dem Strom. Bitte
betreiben Sie nicht mehr als 4 HK Linear 5 Komponenten gleichzeitig an einer Steckdose. Der
passive L Sub 1200 wird als einzelne Komponente getrachtet!
In Betriebnahme:
Sobald alles verkabelt ist, schalten Sie bitte erst das Mischpult ein, danach am unteren
Schalter die Tonanlage und drehen den Gain auf 12 Uhr (0db). Sollten Sie einen passiven L
Sub 1200 ebenfalls in Ihrem Mietmaterial enthalten haben, wird dieser Mittig rechts am
Speakon Ausgang mit der Bezeichnung "Speaker Out / to L Sub 1200" angeschlossen.
Da viele Mischpult nur einen Cinch Master Ausgang haben, kann es sein, dass Sie ein Cinch
auf XLR Kabel vor das Mischpult adaptieren müssen.
