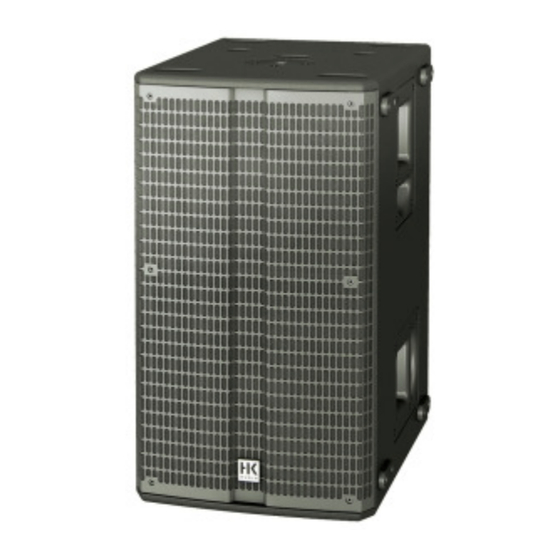

HK-Audio Linear 5 112 FA Topsystem
An jeder Komponente (Top oder Bass) wird am "Input A" ein Signalkabel
angeschlossen, dieses wird je nach Anzahl der Komponenten weiter gelegt zu
weiteren Komponenten. Der "Input B" wird NICHT verwendet. Bitte achten Sie bei dem
L Sub 1200 A (aktiv) darauf, dass es 2 verschiedene "Thru" (Ausgänge) gibt, bei einem
Topsystem verbinden Sie dies bitte mit dem "Line Out Mid/High", bei einem Bass oder
einer Weiterleitung zu einer weiteren Tonanlage verwenden Sie bitte dem "Thru".

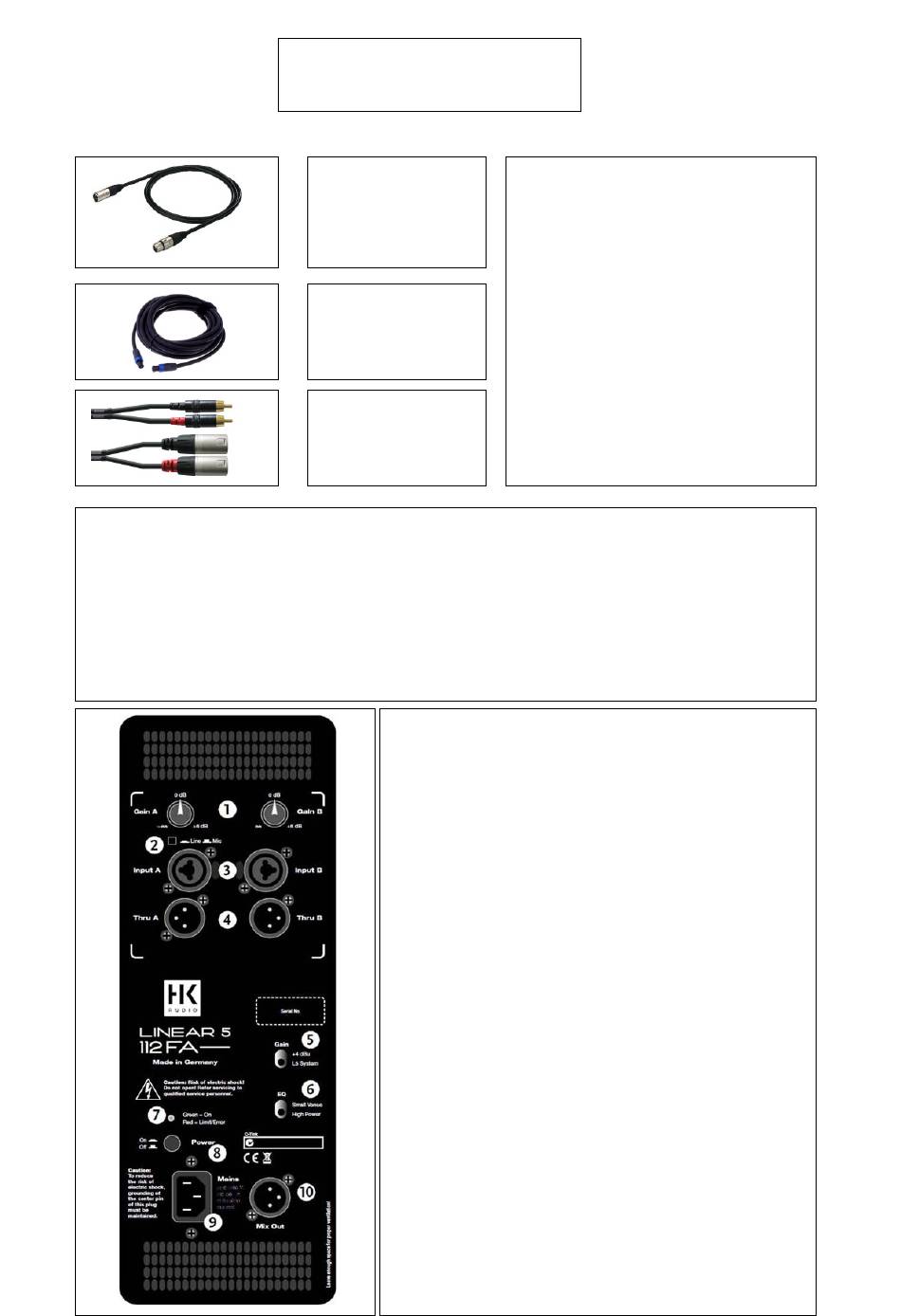

Anschlussplan für:
HK-Audio Linear 5 Systeme
XLR Kabel
Speakon Kabel
Cinch auf XLR
Kabel
Input A (Eingang):
von der ersten Signalquelle kommend mittels XLR
Kabel anschließen
Trough A (Ausgang) :
ggf. für weitere Komponenten zum Durchschleifen
benötigt via XLR Kabel.
Den Stromanschluss finden Sie unten links. Bitte
verkabel Sie diesen mit dem Strom. Bitte betreiben Sie
nicht mehr als 4 HK Linear 5 Komponenten gleichzeitig
an einer Steckdose. Der passive L Sub 1200 wird als
einzelne Komponente getrachtet!
In Betriebnahme:
Sobald alles verkabelt ist, schalten Sie bitte erst das
Mischpult ein, danach am unteren Schalter die
Tonanlage und drehen den Gain auf 12 Uhr (0db). An
den Topsystemen können Sie zwischen Small Venue
(kleine Räume) oder High Power (große Räume)
auswählen (Schalter: "6").
Der Schalter "5" muss immer auf "L5 System" stehen.
Die rechte Seite zur Abbildung "1,3,4" wird NICHT
benötigt!
Da viele Mischpult nur einen Cinch Master Ausgang
haben, kann es sein, dass Sie ein Cinch auf XLR
Kabel vor das Mischpult adaptieren müssen.
Meine Notizen:
