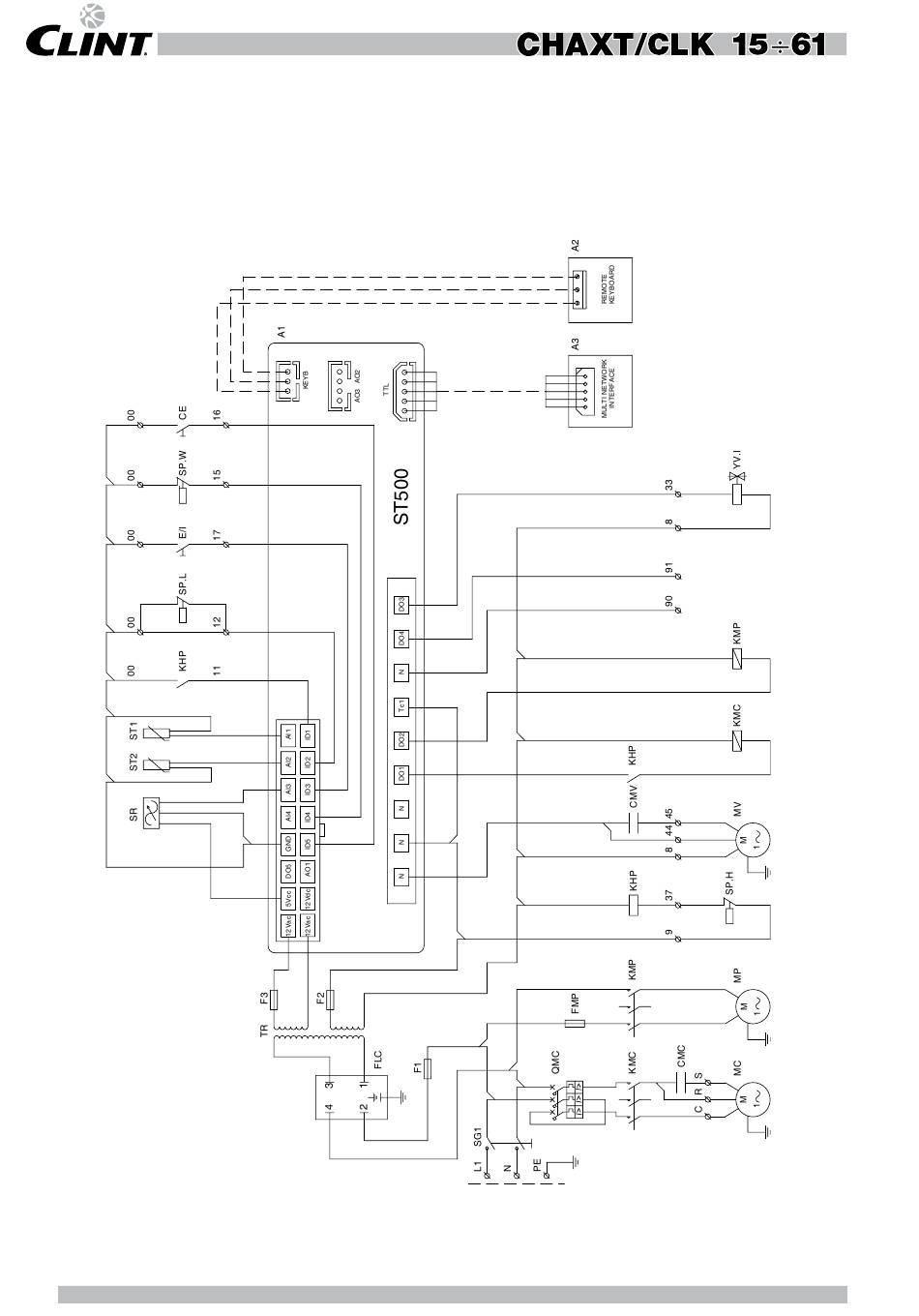

SCHEMA ELETTRICO - MODELLI 15 ÷ 41
VERSIONI: CHAXT/CLK - CHAXT/CLK/WP
SCHALTPLAN - MODELLE 15 ÷ 41
BAUVARIANTE: CHAXT/CLK - CHAXT/CLK/WP
- Legenda schema elettrico a pagina 22.
- Schaltplan Erklärung auf Seite 22.
20
ELECTRICAL DIAGRAM - MODELS 15 ÷ 41
VERSION: CHAXT/CLK - CHAXT/CLK/WP
DIAGRAMME ÉLECTRIQUE - MODEL 15 ÷ 41
VERSION: CHAXT/CLK - CHAXT/CLK/WP
12V 230V
230V
- Wiring diagram explanation on page 22.
- Explication de le diagramme électrique à la page 22.
230V/1/50HZ
