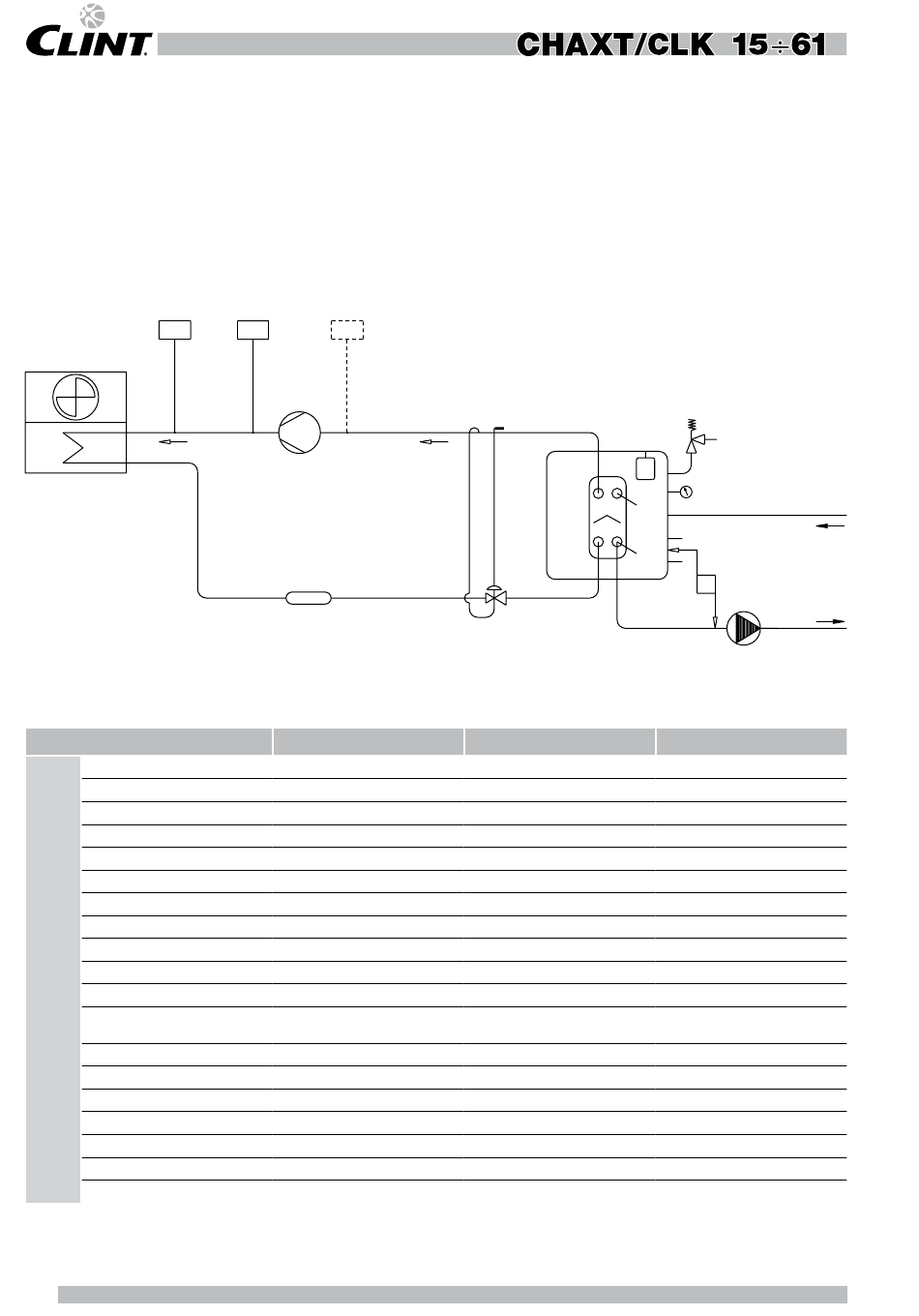

SCHEMA CIRCUITO FRIGORIFERO E
IDRAULICO UNITA' PER SOLO RAFFREDDAMENTO
HYDRAULISCHER ANSCHLUß UND KÄLTES-
CHEMA DER KALTWASSERSÄTZE
TRGV
MV
CA
DENOMINAZIONE
CA
Batteria condensante
CAR
Carico acqua
EW
Evaporatore
FD
Filtro disidratatore
MC
Compressore
MN
Manometro acqua
MP
Elettropompa
MV
Elettroventilatore
PD
Pressostato differenziale
SC
Scarico acqua
SPH
Pressostato alta man.
Pressostato bassa automatico
SPL
(accessorio)
ST
Serbatoio
ST1
Sonda di lavoro
ST2
Sonda antigelo
TRGV
Trasduttore di pressione
VE
Vaso di espansione
VSI
Valvola di sicurezza
VT
Valvola d'espansione
12
SPH
SPL
MC
FD
DESIGNATION
Condensing coil
Water load
Evaporator
Filter drier
Compressor
Water gauge
Electrical pump
Electric fan motor
Differential pressure switch
Water drain
High press.Switch m.R.
Low press. Switch a.R.
(Accessory)
Storage tank
Working probe
Antifreeze probe
Pressure transducer
Expansion vessel
Safety water valve
Expension valve
REFRIGERANT AND HYDRAULIC CHILLER
CIRCUIT DIAGRAM
SCHEMAT DU CIRCUIT HYDRAULIQUE ET
FRIGORIFIQUE GROUPE DE PRODUCTION
D'EAU GLACÉE
ST
EW
VT
BEZEICHNUNG
Verflussiger/verdampfer
Wasser laden
Verdampfer
Trocknerfilter
Verdichter
Wasser manometer
Elektrische pumpe
Elektroventilator
Differenzdruckscalter
Wasser entladen
Hochdruckschalterman
Niederdruckschalt. Aut.
(Zubehör)
Speicherbehälter
Wassertemp. -Fühler
Frostschutzfühler benutzerseite
Druckgeber
Ausdehnungsgefäß
Sicherheitsventil
Expansionsventil
VSI
VE
MN
ST1
CAR
ST2
PD
SC
MP
DESIGNATION
Batterie cond.
Charge d'eau
Evaporateur
Filtre deshydrateur
Compresseur
Manomètre eau
Pompe electrique
Vanne thermostatique
Pressostat differentiel
Vidange d'eau
Prss. Haute press. Man.
Press. Basse press. Aut.
(Accessoire)
Ballon tampon
Sonde du travail
Sonde antigel
Transducteur de press
Vase d'expansion
Vanne de securitee eau
Soupape d'expansion
