MSR22-FBP Motorstarter Reverse
1 Motor, 2 Drehrichtungen, 0,1...12 A
Technische Beschreibung
Verwendungszweck
Der Motorstarter Reverse MSR22-FBP ist ein Netz-Abzweig zum Schalten und Schützen von Dreh-
strommotoren und deren Zuleitungen bis zu Nennströmen von 12 A. Das Gerät ist auf einer Trägerplatte
fertig montiert und enthält
- den ABB Motorschutzschalter MS 116,
- zwei ABB Schaltschütze aus der Serie B 7,
- eine Frontplatte mit Anzeige- und Bedienelementen und
- die feldbusneutrale Schnittstelle.
Die Ansteuersignale zum Schalten des angeschlossenen Motors kommen über den aufgesteckten
Feldbusstecker, dessen Typ abhängig vom gewünschten Bussystem ist.
Das Gerät wird auf einer bzw. zwei Hutprofilschienen (zur Erhöhung der Rüttelfestigkeit) montiert. Die
Spannungsversorgung der Geräteschaltung erfolgt über den Feldbus. Die Spannungsversorgung der
Geräteschaltung und der internen Schaltschütze (Spulen) kann wahlweise über den Feldbusstecker
oder über eine externe Spannungsquelle erfolgen.
Klemmen, Anzeigen und Bedienelemente auf der Frontplatte

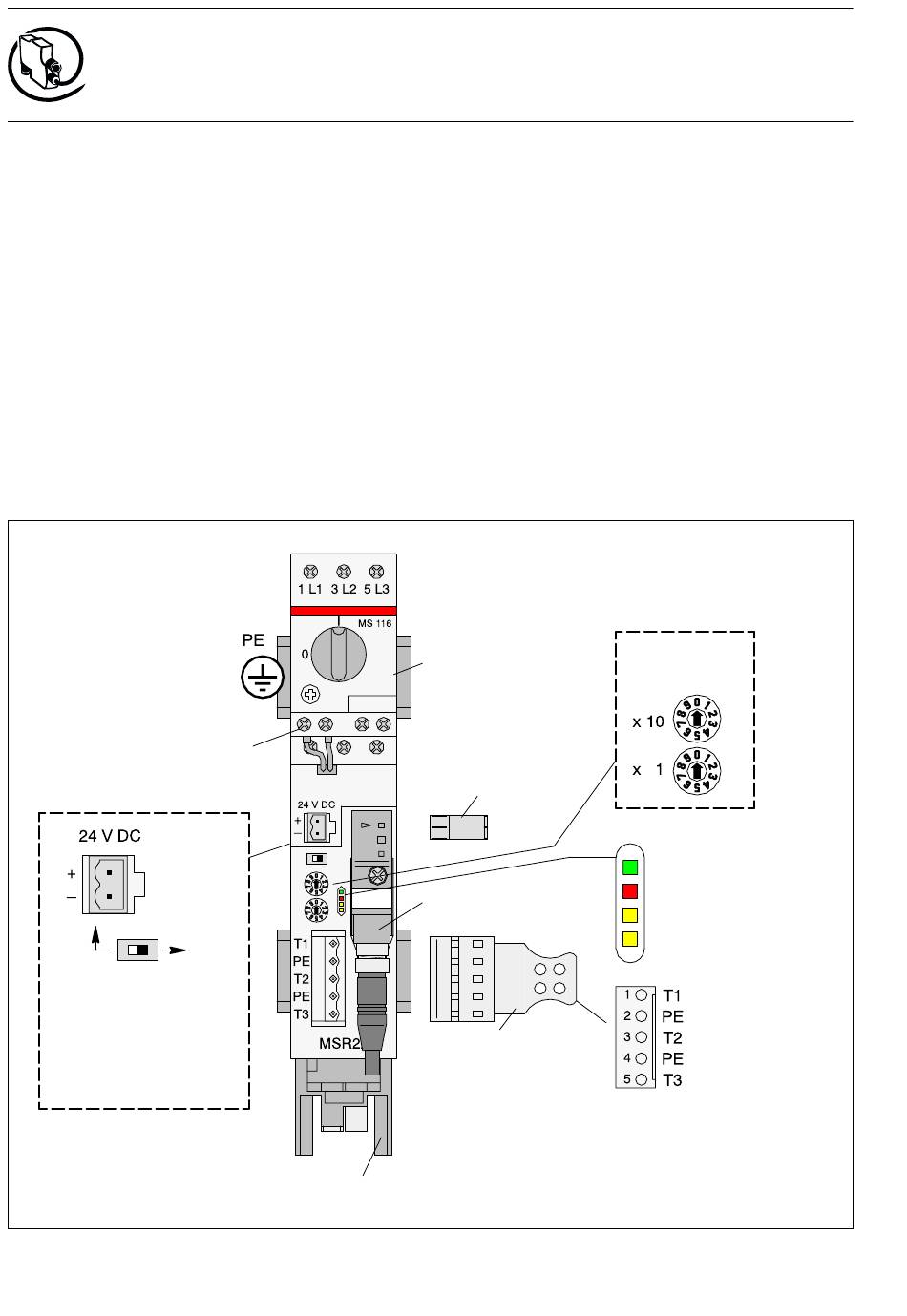

Bild 3 zeigt das Gerät MSR22-FBP mit seinen Klemmen und den Anzeige- und Bedienelementen.
Zur Beachtung: Die
obere Hutprofilschiene
muss geerdet werden.
Über diese Klemmen wird
der Schaltzustand des
Motorschutzschalters an
das Gerät gemeldet.
extern
extern
vom Feld-
busstecker
Schalter zur Auswahl der
Versorgungsspannung
für die Schützspulen
Bild 3: MSR22-FBP
Anzeigen, Stecker und
Bedienelemente
4
MSR22-FBP
intern
Trägerplatte
Drehstrom-Einspeisung
Eingebauter ABB Motor-
schutzschalter MS 116
Anschlussstecker
für 24 V DC extern
(im Lieferumfang
enthalten)
Feldbusstecker
Anschlussstecker
für den Motor
(im Lieferumfang
enthalten)
Einstellung der
Geräteadresse
Leuchtdioden:
grün
Supply Spannung
rot
Error
Fehler
gelb
Run 1
Schütz 1
gelb
Run 2
Schütz 2
FieldBusPlug / Stand: 11.2003
