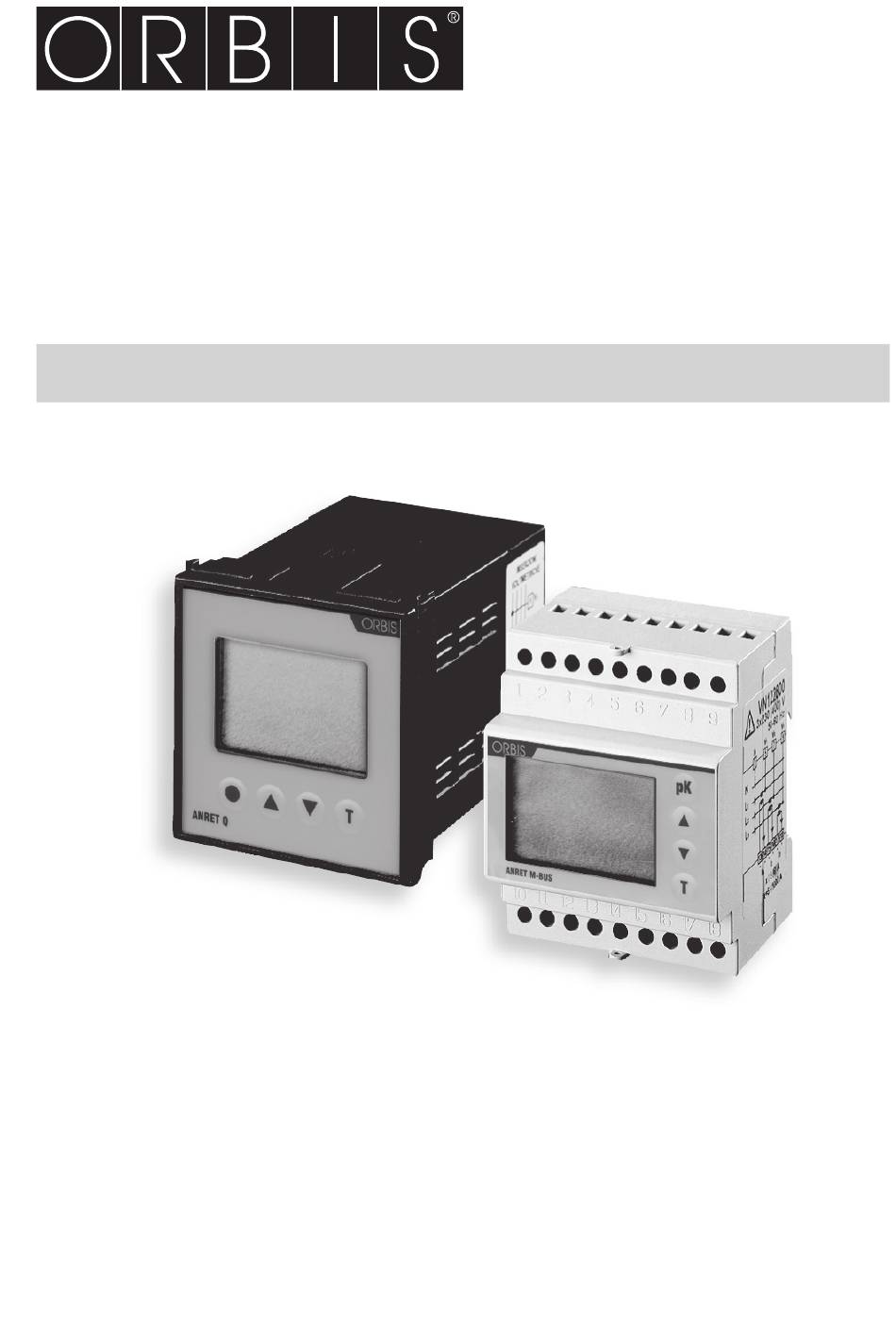

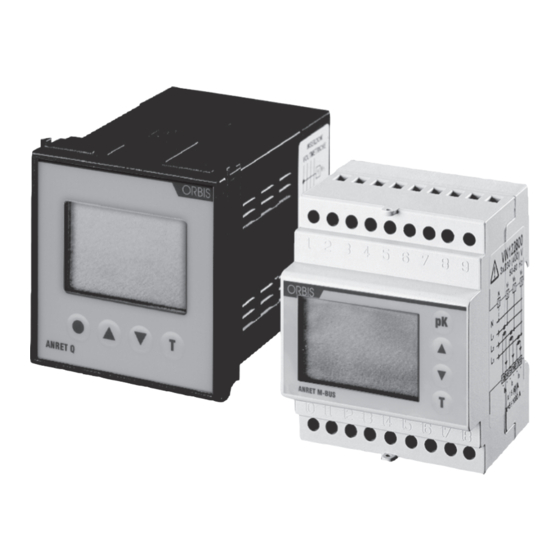

- Seite 81 ANRET M / M-BUS Q / Q-BUS NETZWERKANALYSATOR Bedienungsanleitung...
- Seite 83 Software ANRET View Seite Bezugsnormen Seite Abmessungen und Anschlussdiagramme ANRET Q / Q-BUS Seite 17-19 Abmessungen und Anschlussdiagramme ANRET M / M-BUS Seite 20-22 - 1 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS...
-
Seite 84: Sicherheitshinweise
2 Stromanzeigen 2 A RMS und 6 A RMS • Genauigkeit: – Spannung: 0,5% vom Skalenendwert (für Messungen zwischen 10% und 100% des Skalenendwerts) – Messbares Mindestsignal: 10 V - 2 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 85: Gerätebeschreibung
• Auswählbarer Stromwandler: Primärwicklung 1 - 9999 A; Sekundärwicklung 5 A • Serieller Ausgang: RS-485 galvanisch getrennt, mit MODBUS RTU Protokoll (max. 9600 Baud) (gilt nicht für die Modelle ANRET Q und ANRET M) • Betriebstemperatur: 0 °C bis +50 °C •... -
Seite 86: Tasten
Zur nächsten Anzeige und Parametereinstellung Zur vorherigen Seite und Parametereinstellung Anzeige der Systemgrößen • Nur für die Modelle ANRET M-BUS und ANRET Q-BUS: Anzeige des Spitzenwerts der Messgrößen und Auswahl der Parameter im Programmiermodus. • Nur für die Modelle ANRET M und ANRET Q: Auswahl der Parameter im Programmiermodus. -
Seite 87: Einstellung Des Spannungswandlers
Die Sekundärseiten sind fest auf jeweils 230 V und 5 A eingestellt. Einstellung der seriellen Schnittstelle (gilt NICHT für die Modelle ANRET M und ANRET Q) - 5 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 88: Rückstellung Auf Null Des Wirkleistungszählers
Spannungswandler. • Einstellung der Geschwindigkeit der seriellen Schnittstelle: Die Taste “pK” (oder die Taste (•) bei den Modellen ANRET Q und ANRET M) drücken, um eine der 4 möglichen Geschwindigkeiten auszuwählen (1200, 2400, 4800 oder 9600 Baud). • Um den eingestellten Wert zu bestätigen und in die nächste Anzeige zu gelangen, die Taste “T”... -
Seite 89: Rückstellung Auf Null Des Blindleistungszählers
Hauptanzeige zurück. Hinweis: Sollte es während der Programmierung zu einer Spannungsunterbrechung kommen, speichert das Gerät die bis zu diesem Ausfall vorgenommenen Einstellungen. - 7 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 90: Darstellung Der Messanzeigen
• Durch wiederholtes Drücken der Taste “pK” in einer der beiden Anzeigen der Phasenspannung erscheinen in dieser Reihenfolge: - Die Spitzenwerte der Spannungen (der Phasenspannungen oder der Systemspannung), die durch die aufblinkende Messgröße “V” dargestellt werden; - 8 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 91: Anzeige Der Verketteten Spannungen
• Angezeigt werden die verketteten Spannungen zwischen den Phasen. 4) Anzeige der Phasenströme CURRENT CURRENT • Angezeigt werden die Phasenströme. • Mit der Taste “T” wir der Systemstrom angezeigt. - 9 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 92: 4A) Anzeige Der Spitzenwerte Der Phasenströme
5a) Anzeige der Spitzenwerte der Wirkleistungen (Gilt NICHT für die Modelle ANRET M und ANRET Q) POWER POWER POWER ACTIVE ACTIVE ACTIVE • Die gleiche Vorgehensweise wie bei der Anzeige der Spitzenwerte der Phasenspannungen. - 10 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 93: Anzeige Der Scheinleistungen Je Phase
7a) Anzeige der Spitzenwerte der Blindleistungen (Gilt NICHT für die Modelle ANRET M und ANRET Q) POWER POWER POWER REACTIVE REACTIVE REACTIVE • Die gleiche Vorgehensweise wie bei der Anzeige der Spitzenwerte der Phasenspannungen. - 11 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 94: Anzeige Der Leistungsfaktoren Je Phase
• Angezeigt wird die Gesamtwirkenergie. • Mit der Taste “T” werden die Wirkenergien jeder Phase angezeigt (diese Energien werden immer dann auf Null gesetzt, wenn die Gesamtwirkenergie erhöht wird). - 12 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 95: Anzeige Der Gesamtblindenergie
• Durch Drücken der Taste “pK” werden neben der Uhrzeit die seit dem Einschalten des Geräts verstrichenen Stunden angezeigt (in Stunden und Zehntelstunden). • Mit der Taste “up” () kehrt man auf die Hauptanzeige zurück. - 13 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 96: 13A) Einstellung Von Uhrzeit Und Datum
Q = Q 1 +Q 2 +Q 3 Systemscheinleistung Systemleistungsfaktor PF = E = E 1 +E 2 +E 3 Gesamtwirkenergie Er = Er 1 +Er 2 +Er 3 Gesamtblindenergie - 14 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... -
Seite 97: Serielle Kommunikation
SOFTWARE ANRET View (Optional) Mit der Installation der Software ANRET View (diese Software kann nicht bei den Modellen ANRET M und ANRET Q eingesetzt werden) ist der Benutzer in der Lage, alle Messgrößen zu überwachen sowie Tabellen und Grafiken zu erstellen, um so eine Datendatei zu erstellen und den zeitlichen Verlauf der Signale zu kontrollieren. -
Seite 98: Bezugsnormen
Parte 6-3: Allgemeine Bestimmungen – Störaussendung für Wohn-, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe. Metrologische Regeln EN 61036: Elektronische Wechselstrom-Wirkverbrauchszähler (Genauigkeitsklassen 1 und 2); EN 61268: Elektronische Wechselstrom-Blindverbrauchszähler (Genauigkeitsklassen 2 und 3). - 16 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS... - Seite 99 DIMENSIONES / DIMENSIONI / DIMENSIONS / DIMENSÕES ANRET Q ANRET Q VOLTAGE GMk Wh Hz VARh CURRENT FREQUENCY POWER APPARENT REACTIVE ENERGY - 17 - Manuale d’Uso Analizzatore di Rete ADR - 17 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS...
- Seite 100 Trifase Drehstromnetz Three phase Três fase ANRET Q-BUS RS-485 Trifásico+N Trifase+N Drehstromnetz + N Three phase+N Três fase+N - 18 - - 18 - Manuale d’Uso Analizzatore di Rete ADR Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS...
- Seite 101 Trifásico Trifase Drehstromnetz Three phase Três fase ANRET Q Trifásico+N Trifase+N Drehstromnetz + N Three phase+N Três fase+N - 19 - - 19 - Manuale d’Uso Analizzatore di Rete ADR Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS...
- Seite 102 GMk Wh Hz VARh CURRENT FREQUENCY POWER APPARENT REACTIVE ENERGY 10 11 12 13 14 15 16 17 18 - 20 - - 20 - Manuale d’Uso Analizzatore di Rete ADR Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS...
- Seite 103 Trifase Drehstromnetz Three phase Três fase ANRET M-BUS RS-485 Trifásico+N Trifase+N Drehstromnetz + N Three phase+N Três fase+N - 21 - - 21 - Manuale d’Uso Analizzatore di Rete ADR Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS...
- Seite 104 Trifásico Trifase Drehstromnetz Three phase Três fase ANRET M Trifásico+N Trifase+N Drehstromnetz + N Three phase+N Três fase+N - 22 - - 22 - Manuale d’Uso Analizzatore di Rete ADR Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS...
- Seite 105 Note - 23 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS...
- Seite 106 Note - 24 - Bedienungsanleitung - ANRET M / M-BUS - Q / Q-BUS...
- Seite 108 ORBIS Zeitschalttechnik GmbH Robert-Bosch Str. 3 D - 71088 Holzgerlingen Tel.: 07031 / 8665-0; Fax: 07031 / 8665-10 E-mail: Info@orbis-zeitschalttechnik.de http://www.orbis-zeitschalttechnik.de A016.54.54218...
