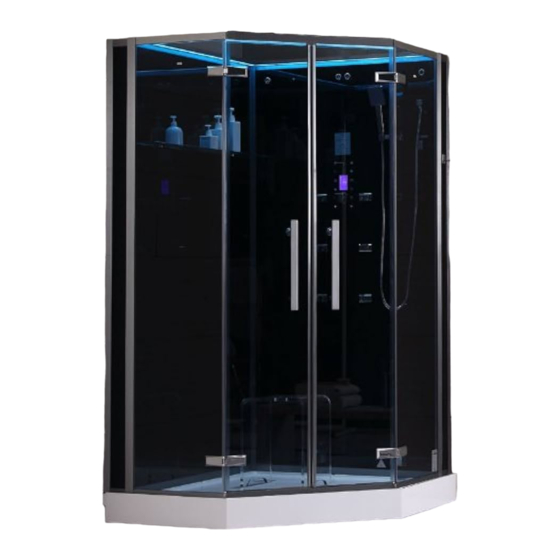

EAGO DZ993F12 Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für DZ993F12:
- Installations- und bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für EAGO DZ993F12
Inhaltszusammenfassung für EAGO DZ993F12
- Seite 1 Deutschland GmbH Auf dem Großen Damm 13-15 Installations- und Bedienungsanleitung 47546 Kalkar DZ993/994/995F12 D993/994/995A Tel.: (0049) 2824/9623-0 Fax: (0049) 2824/9623-29 Email: info@eago-deutschland.de www.eago-deutschland.de...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Schaltplan und Elektroinstallation 1. Lesen Sie diese Anleitung vor der Installation aufmerksam durch. 2. Das Erdungskabel der Dampfdusche bzw. des Whirlpools, muss mit dem Erdungskabel der Ventilator O3 Lautsprecher Antenne Hausinstallation verbunden werden und einen Querschnitt von mindestens 2.5qmm haben. 3. - Seite 3 4. Oberes Aluprofil 33 5. Glasablage 6. Seitliche Aluprofil 7. Glasrückwand 8. Unteres Aluprofil 32 9. Türdichtung 10. Seitenscheibe 11. festehendes Glas 12. Tütgriff DZ993F12 DZ994F12 DZ995F12 13. Glastür 14. Scharniere 15. Duschtasse (opt.) 16. Schürze (opt.) 4x20 Schraube 5x11 Schraube...
- Seite 4 Elektro- und Wasserinstalltion (bei Verwendung einer hohen Duschtasse) Vorbereitungen für hohe Duschtasse 1 Abmessungen: Sorgen sie vor der Installation für einen gerade ausgerichteten Untergrund des Bodens und der Wand. 1200x1200x2235 (DZ993F12) 1350x1350x2235 (DZ993F12) 1500x1500x2235 (DZ993F12) Stromanschluss Kaltwasser Warmwasser 200mm Abfluss in der Wand...
- Seite 5 ⽔电位预留图 Elektro- und Wasserinstalltion (bei Verwendung einer flachen Duschtasse) Vorbereitungen für flache Duschtasse 1 Abmessungen: 1200x1200x2155 (DZ993F12) 1350x1350x2155 (DZ993F12) 1500x1500x2155 (DZ993F12) Stromanschluss Kaltwasser Warmwasser 200mm Abfluss in der Wand Abfluss Wasserwaage Hinweis: Der Wasserabfluss im Boden muss vor der Intstallation vorbereitet sein...
- Seite 6 Installationsschritt 2 Installationsschritt 3 Installationsschritt 5 Installationsschritt 4 Richten Sie die Duschtasse mit Hilfe einer Wasserwaage Befestigen Sie die linke hintere Glasscheibel an der Setzen Sie die Duschtasse auf den Boden. Setzen Sie zuerst die Glasrückwand mit dem Aluprofil aus. auf die Duschtasse und verbinden Sie dann das untere Rückwand.
- Seite 7 Installationsschritt 6 Installationsschritt 7 Installationsschritt 9 Installationsschritt 8 Befestigen Sie das vordere untere Aluprofil für die Tür an Setzten Sie das obere vordere Aluprofil auf die beiden Montieren Sie das obere Aluprofil auf die Glasrückwand. Montieren Sie die beiden vorderen feststehenden Befestigen Sie das Aluprofil unter Verwendung des den beiden Glasrückwänden.
- Seite 8 Installationsschritt 10 Installationsschritt 11 Installationsschritt 13 Installationsschritt 12 Setzen Sie den Rahmen vom Dach auf die Dampfdusche. Montieren sie den seitlichen Glashalter mit M4x16 Setzen Sie die Dichtungen in das linke, rechte, obere Verschrauben sie die 3 Ecken des Rahmens mit M4x20 und untere Aluprofil.
- Seite 9 Installationsschritt 14 Installationsschritt 15 Installationsschritt 17 Installationsschritt 16 Verbinden Sie den Warm- und Kaltwasseranschluss. Montieren Sie die Scharniere an den Türen. Danach Installieren sie das seitliche Distanzstück. Nur wenn Verbinden Sie alle Leitungen, wie es auf den Kabeln dieses richtig installiert wurde kann die seitliche Scheibe Stellen Sie vorher sicher, dass kein Schmutzwasser in markiert ist*.
- Seite 10 Installationsschritt 18 Installationsschritt 19 Installationsschritt 21 Installationsschritt 20 Richten Sie die Glastür - wie abgebildet - aus. Setzten die das Glasdach auf die Dusche. Montieren Sie die beiden Glastüren. Montieren Sie die Glasablage.
- Seite 11 Installationsschritt 22 Installationsschritt 23 Installationsschritt 24 Montieren Sie den USB-Anschluss an der linken Montieren Sie die beiden Glasblende. Benutzen Sie dazu Montieren Sie die Regendusche wie abgebildet. schmalen Glasblende. die einseitigen Dichtungen. rechts links...
- Seite 12 Installationsschritt 25 Installationsschritt 26 Verbinden Sie die Regendusche mit dem Ausgang der Armaturen. Versiegeln Sie die Dusche am Boden. Warten Sie 24 Stunden, bevor Sie diese nutzen.
- Seite 13 Elektro- und Wasserinstalltion (bei Montage ohne Duschtasse) Vorbereitungen - ohne Duschtasse 1 Abmessungen: Sorgen sie vor der Installation für einen gerade ausgerichteten Untergrund des Bodens und der Wand. 1200x1200x2112 (DZ993F12) 1350x1350x2112 (DZ993F12) 1500x1500x2112 (DZ993F12) Stromanschluss Kaltwasser Warmwasser 200mm Abfluss in der Wand...
- Seite 14 Installationsschritt 3 Installationsschritt 2 Befestigen Sie die linke hintere Glasscheibel an der Rückwand. Setzen Sie zuerst die Glasrückwand mit dem Aluprofil auf dein Bodenund verbinden Sie dann das untere Aluprofil mit der Rückwand.
- Seite 15 Installationsschritt 4 Installationsschritt 5 Installationsschritt 7 Installationsschritt 6 Befestigen Sie das vordere untere Aluprofil für die Tür an Setzten Sie das obere vordere Aluprofil auf die beiden Montieren Sie das obere Aluprofil auf die Glasrückwand. Montieren Sie die beiden vorderen feststehenden Befestigen Sie das Aluprofil unter Verwendung des den beiden Glasrückwänden.
- Seite 16 Installationsschritt 8 Installationsschritt 9 Installationsschritt 11 Installationsschritt 10 Setzen Sie den Rahmen vom Dach auf die Dampfdusche. Montieren sie den seitlichen Glashalter mit M4x16 Setzen Sie die Dichtungen in das linke, rechte, obere Verschrauben sie die 3 Ecken des Rahmens mit M4x20 und untere Aluprofil.
- Seite 17 Installationsschritt 12 Installationsschritt 13 Installationsschritt 15 Installationsschritt 14 Verbinden Sie den Warm- und Kaltwasseranschluss. Montieren Sie die Scharniere an den Türen. Danach Installieren sie das seitliche Distanzstück. Nur wenn Verbinden Sie alle Leitungen, wie es auf den Kabeln dieses richtig installiert wurde kann die seitliche Scheibe Stellen Sie vorher sicher, dass kein Schmutzwasser in markiert ist*.
- Seite 18 Installationsschritt 16 Installationsschritt 17 Installationsschritt 19 Installationsschritt 18 Richten Sie die Glastür - wie abgebildet - aus. Setzten die das Glasdach auf die Dusche. Montieren Sie die beiden Glastüren. Montieren Sie die Glasablage.
- Seite 19 Installationsschritt 20 Installationsschritt 21 Installationsschritt 23 Installationsschritt 22 Montieren Sie den USB-Anschluss an der linken Montieren Sie die beiden Glasblende. Benutzen Sie dazu Montieren Sie die Regendusche wie abgebildet. Verbinden Sie die Regendusche mit dem Ausgang der schmalen Glasblende. die einseitigen Dichtungen. Armaturen.
- Seite 20 Installationsschritt 24 Bedienungsanleitung der F12-Steuerkonsole Versiegeln Sie die Dusche am Boden. Warten Sie 24 Stunden, bevor Sie diese nutzen. 1. Komponenten des Systems 3. Funktionsbeschreibung 1. Bedienfeld 2. Elektronisches Steuerelement 1. Dampf 2. Farblicht 3. Ventilator 4. Radio 3. Dampfgenerator 4. Netzteil 5.
- Seite 21 Bedienungsanleitung der F12-Steuerkonsole Entkalkungsfunktion 4. Dampfzeit- und Temperatureinstellung Bedienungsschritte: Schalten Sie zuerst das System aus. Dann öffnen Sie den Deckel des Reinigungsbehälters und Mit der Temperatur/Zeit-Taste wechseln Sie zwischen der Temperatureinstellungsfunktion und der Zeiteinstellung. Mit dieser Taste stellen Sie durch Drücken befüllen diesen mit Reinigungsmittel.
- Seite 22 EAGO Deutschland bietet eine 2-jährige Ersatzteil-Garantie auf alle Komponenten. Ein Vor-Ort-Service ist nicht darin enthalten und wird nur Händler dann gewährt, wenn die Montage direkt durch EAGO Deutschland erfolgt und dem Endverbraucher in Rechnung gestellt, oder wenn ein ent- sprechendes Service-Paket zum Produkt, erworben wurde.
- Seite 23 Pflegenachweise Datum Händler Unterschrift...
