- Seite 1 Deutschland GmbH Auf dem Großen Damm 13-15 Installations- und Bedienungsanleitung 47546 Kalkar DZ1003F12 Tel.: (0049) 2824/9623-0 Fax: (0049) 2824/9623-29 Email: info@eago-deutschland.de www.eago-deutschland.de...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Schaltplan und Elektroinstallation 1. Lesen Sie diese Anleitung vor der Installation aufmerksam durch. 2. Das Erdungskabel der Dampfdusche bzw. des Whirlpools, muss mit dem Erdungskabel der Ventilator O3 Lautsprecher Antenne Hausinstallation verbunden werden und einen Querschnitt von mindestens 2.5qmm haben. 3. -
Seite 3: Material-Beschreibung

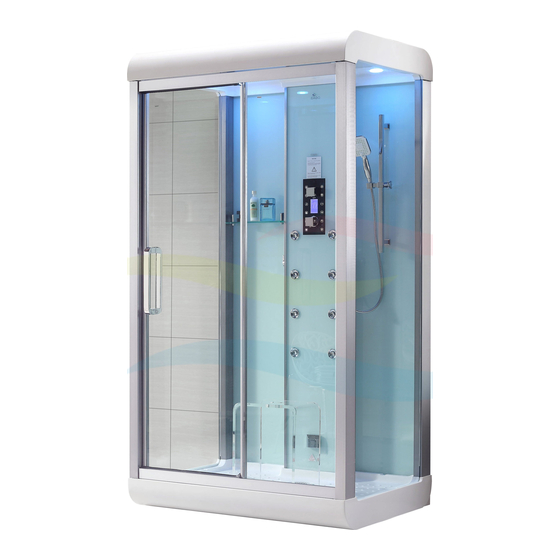

Material-Beschreibung Material-Beschreibung Werkzeuge: 1. Ventilator 2. Farblicht 3. Lautsprecher 19. Brauseschlauch 20. Brauseanschluss 21. Oberes Aluprofil 4. Dach 6. Seitenglasscheiben 5. Regendusche 22. Vorderes Seitenprofil 23. Glastür 24. Türgriff 7. Eck- Aluprofil 8. Dichtband 9. Glasablage 25. Vordere Glasscheibe 26. Unteres Aluprofil 27. -
Seite 4: Elektro- Und Wasserinstalltion (Bei Verwendung Einer Hohen Duschtasse)
Elektro- und Wasserinstalltion (bei Verwendung einer hohen Duschtasse) Installationsschritt 1 Installationsschritt 2 Abmessungen: 1200x900x2230 Befestigen Sie die 4 Halterungen an der Duschtasse mit Befestigen Sie das rechte hintere seitliche Aluprofil mit 4x16 Schrauben. 4x16mm Schrauben. Hinweis: Benutzen Sie das Aluprofil mit dem USB-Anschluss auf dieser Seite. - Seite 5 ⽔电位预留图 Installationsschritt 4 Installationsschritt 5 Installationsschritt 3 Installieren Sie die rechte Glasrückwand. Drücken Sie dazu das einseitige Dichtband in den Spalt zwischen Aluprofil Installieren Sie die rechte seitliche Glasscheibe und Montieren Sie die Technikrückwand und drücken Sie und Glas. Achten Sie darauf, das das Dichtband vollständig von oben nach unten eingesetzt wird. drücken Sie einseitiges Dichtband in den Spalt zwischen einseitiges Dichtband in den Spalt zwischen die Scheibe und Aluprofil.
- Seite 6 Installationsschritt 7 Installationsschritt 6 Installieren Sie die rechte seitliche Glasscheibe und drücken Sie einseitiges Dichtband in den Spalt zwischen Scheibe und Befestigen Sie das linke hintere Eck-Aluprofil mit 4x16mm Schrauben. D rücken Sie danach einseitiges Dichtband in den Spalt Aluprofil. Installieren Sie danach die Glasablage wie abgebildet. zwischen Scheibe und Aluprofil.
- Seite 7 Installationsschritt 8 Installationsschritt 10 Installationsschritt 9 Montieren Sie die linke Seitenglasscheibe. Drücken Sie danach das einseitige Dichtband in den Spalt zwischen Scheibe und Montieren Sie die obere und untere Laufschiene mit Montieren Sie den Türrahmen indem Sie ihn auf die Aluprofil.
- Seite 8 Installationsschritt 11 Installationsschritt 12 Installationsschritt 13 Befestigen Sie die 4 Halterungen am Dach der Dusche Setzen Sie das Dach auf die Dusche. Beachten Sie Befestigen Sie das Dach an den Aluprofilen mit 4x16mm Schrauben. Befestigen Sie die untere Laufschiene an der Duschtasse mit jeweils 2 Stk 4x16 Schrauben.
- Seite 9 Installationsschritt 14 Installationsschritt 15 Installationsschritt 17 Installationsschritt 16 Installieren Sie den Türgriff an der Glastür wie unten Installieren Sie die vordere feststehende Glasscheibe Versiegeln Sie den Spalt am Boden zwischen Duchtasse Installieren Sie die Tür indem Sie diese erst in die abgebildet.
-
Seite 10: Komponenten Des Systems
Bedienungsanleitung der F12-Steuerkonsole Bedienungsanleitung der F12-Steuerkonsole 4. Dampfzeit- und Temperatureinstellung 1. Komponenten des Systems 3. Funktionsbeschreibung Mit der Temperatur/Zeit-Taste wechseln Sie zwischen der Temperatureinstellungsfunktion und der Zeiteinstellung. Mit dieser Taste stellen Sie durch Drücken von Plus und Minus die Zeit und Temperatur ein. Diese Taste ist nur während der Dampffunktion aktiv. Drücken Sie die Plus- oder Minustaste auf dem 1. -
Seite 11: Entkalkungsfunktion
Komponenten. Ein Vor-Ort-Service ist nicht darin enthalten und wird nur Händler festen Bestandteilen 5. Anschalten und Dampffunktion starten dann gewährt, wenn die Montage direkt durch EAGO Deutschland erfolgt benutzt werden um und dem Endverbraucher in Rechnung gestellt, oder wenn ein ent- den Dampfgenerator Nachdem Sie den Deckel zugedreht haben, drücken Sie die An/Aus-Taste... - Seite 12 Pflegenachweise Datum Händler Unterschrift...
