Das Sigma Extens ist ein Erweiterungsmodul für das Sigma Mod rack.
Es muss in einen Rack, ein Gehäuse usw. montiert werden, die eine
Schutzummantelung (mechanische, gegen Stromschlag, Brand und
herunterfallendes Wasser oder Staub) gewährleisten.
1 – ELEKTROINSTALLATION
Die Netzversorgung von 230 Volt 50/60 Hz oder 24VDC KS anschließen
(Abb.: 1).
Den Einbau eines schnell zugänglichen und als Vorsicherung der
Versorgungsleitung installierten Schutzschalters von maximal 6 A Kurve C
mit Phasen- und Nullleiter vorsehen.
Alle Kabel müssen vor dem Anschluss an die verschiedenen
Anschlussleisten am Schrankgestell (Rack-Ausführung) festgemacht
werden, damit es an diesen Anschlussleisten zu keiner Zugbeanspruchung
kommt. Darüber hinaus müssen die elektrischen Drähte jeder
Anschlussstelle zusammengebunden werden, damit die verschiedenen
Isolierungen bei einem ersten Fehler erhalten bleiben.
Den Ausgang RS485 an die Klemmen 22 und 23 des Sigma anschließen
(Abb.: 2).
2 – BETRIEB
1 Kontrolllampe Spannungsanzeige.
1 Kontrolllampe Kommunikation zwischen dem Sigma und diesem
Erweiterungsmodul.
Hinweis über die Begrenzung der Kartenanzahl bei den Ausgängen für
Zeitverteilung 24V //, siehe Tabelle Abb. 3.
Für die Ausführungen KS 24 VDC können bis zu 4 Optionskarten integriert
werden.
Ein Sigma P oder Mod (110/230VAC) ist auf eine Optionskarte
Minutenimpuls 24V // oder auf eine Kapazität von 1A beschränkt.
2 mögliche Betriebsarten:
1- Der Ausgang Minute 24 V // des Sigma bei 0,5A
+ Optionskarte Minute 24V mit Die-Schalter auf 0,5A,
mithin insgesamt 1A.
2- Der Ausgang Minute 24 V // des Sigma nicht angeschlossen
+ Optionskarte Minute 24V mit Die-Schalter auf 1A,
mithin insgesamt 1A.
3 – TECHNISCHE DATEN
► Versorgung 110-230 VAC 50/60Hz (0,45-0,2A) oder KS 24VDC (5A).
► Abmessungen des Racks: H 44 x B 483 x T 200mm.
► Betriebstemperatur zwischen -10° und +50°C.
► Gewicht: 2 kg.
Geltende Normen:
NF EN 61000-3-2: Richtlinie über elektromagnetische Verträglichkeit.
NF EN 61000-3-3: Niederspannungsrichtlinie 73/23/EWG/89/336.

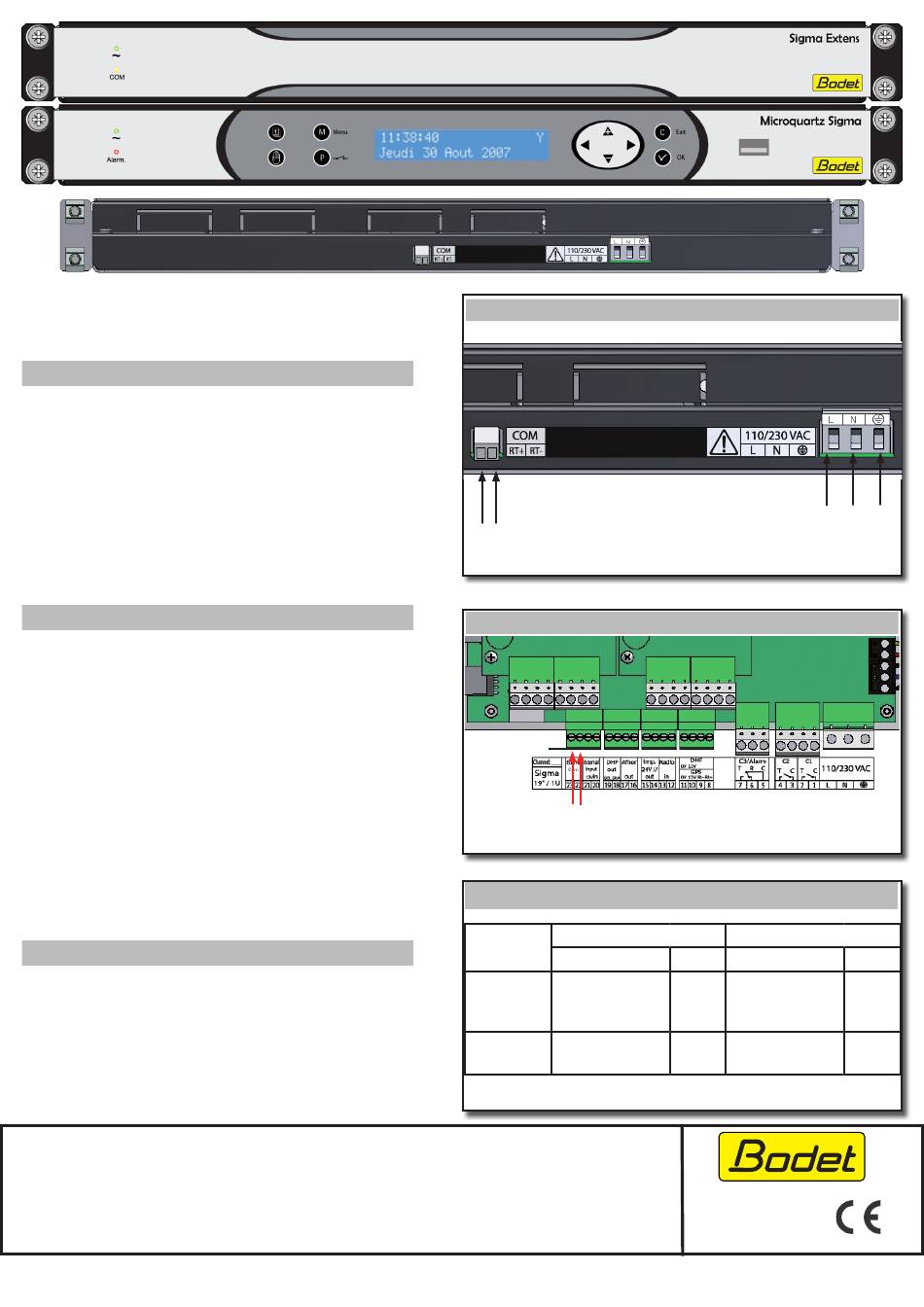

Installations- und Bedienungsanleitung
Sigma Extens Erweiterungsmodul
Bei Eingang des Produkts prüfen, ob keine Transportschäden vorliegen. Andernfalls den Schaden bei der Spedition melden.
ABB. 1:
Ausgang RS485 in
Richtung Sigma
ABB. 2:
Anschluss der Verbindung RS485
mit dem Extens Erweiterungsmodul
ABB. 3:
Versorgungstyp /
Sigma Mod
Version
Verbrauch Impuls 24V//
110V/240VAC
1A insgesamt
0.5A cpu+0.5A Option
oder 1A Option
KS 24VDC
4.5A insgesamt
0.5A cpu + 4x1A Option
L
N Erde
Versorgung
oder 24 VDC je nach Modell
Sigma Extens
Leistung
Verbrauch Impuls 24V//
Leistung
35W
1A insgesamt
2 x 0.5A Option
oder 1A Option
-
4A insgesamt
4 x 1A Option
BP1 49340 TRÉMENTINES
FRANKREICH
Tel. +33 (0)2 41 71 72 00
Fax. +33 (0)2 41 71 72 01
www.bodet.fr
35W
-
