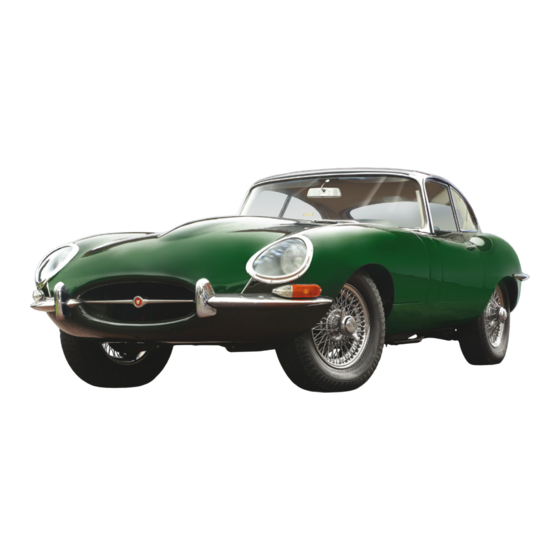

Model Space JAGUAR E-TYPE Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für JAGUAR E-TYPE:
- Bauanleitung (11 Seiten) ,
- Montageanleitung (24 Seiten)
Verwandte Anleitungen für Model Space JAGUAR E-TYPE
Inhaltszusammenfassung für Model Space JAGUAR E-TYPE
- Seite 1 BAU DEN JAGUAR E-TYPE...
- Seite 2 HILFSRAHMEN – TEIL 7 Die beiden Bauteile sind im Hilfsrahmen das jeweilige Gegenüber jener Komponenten, die Sie in Bauphase 24 montiert haben. ÜBERSICHT ÜBERSICHT 25-1 25-2 IHRE BAUTEILE 25-1 Linke obere Strebe 25-2 Linke obere Diagonale JD03 2 Fixierschrauben (inkl. Ersatz) 25-1 25-2 JD03...
- Seite 3 BAU DEN JAGUAR E-TYPE Bauphase 25 Legen Sie die Hilfsrahmen-Baugruppe sowie die Bauteile Halten Sie, wie gezeigt, die obere Strebe an den dieser Lieferung bereit. Hilfsrahmen. Die Pfeile geben an, wo die Strebe den Querträger (rot) und den Hilfsrahmen (gelb) berührt.
- Seite 4 Die freien Enden der Streben mit ihren Bohrungen ... mittels einer JD03-Schraube beide Enden deckungsgleich aufeinander legen, dann ... miteinander verbinden. So sollte Ihre Baugruppe nun auch aussehen. In den kommenden Bauphasen montieren Sie zusätzliche Streben.
- Seite 5 HILFSRAHMEN – TEIL 8 Die beiden Streben dieser Bauphase finden ihren Platz im vorderen Hilfsrahmen. Zunächst wird die linke montiert, die rechte erst dann, wenn die Lenksäule verbaut wird. ÜBERSICHT ÜBERSICHT 26-1 26-2 IHRE BAUTEILE 26-1 Linke untere Strebe 26-2 Rechte untere Strebe (wird später montiert) 26-3 Halterung der Lenksäule...
- Seite 6 Bauphase 26 Halten Sie die Hilfsrahmen-Baugruppe sowie die Die Halterung der Lenksäule, wie gezeigt, an den Halterung der Lenksäule und die Schrauben bereit. vorderen Querträger des Hilfsrahmens halten und ... So sollte das nun aussehen..dort mit einer einzelnen JD03-Schraube fixieren. Zwischen dem unteren linken Querlenker und der Die linke untere Strebe erkennen Sie an dem "L"...
- Seite 7 BAU DEN JAGUAR E-TYPE Pfeil: Dort sollen die Bohrungen der Strebe und des Die gleiche Stelle im Detail; hier wird ... Rahmens deckungsgleich aufeinanderliegen..nun eine JD04-Schraube eingedreht. So sollte das nun aussehen. Die Baugruppe sollte nun aussehen, wie rechts abgebildet. In der nächsten Montagesitzung montieren...
-
Seite 8: Rechte Bremse Und Stossdämpfer
RECHTE BREMSE UND STOSSDÄMPFER In dieser Montagesitzung widmen Sie sich der Bremse und dem Stoßdämpfer der rechten Seite. ÜBERSICHT ÜBERSICHT 27-1 27-2 27-3 27-4 27-5 27-6 27-7 27-8 IHRE BAUTEILE 27-1 Bremsträger 27-5 Stoßdämpfer-Oberteil JP04 Fixierschraube (inkl. Ersatz) 27-2 Bremsscheibe 27-6 Feder JD05... - Seite 9 BAU DEN JAGUAR E-TYPE Bauphase 27 Zunächst benötigen Sie die Bremshalterung, die Der Bremssattel wird seitlich auf die Bremsscheibe Bremsscheibe, den Bremssattel und eine der JP04- aufgeschoben (siehe nächster Schritt). Schrauben. Die Rück- bzw. Innenseite der Bremsscheibe. Pfeile bei Beachten Sie die Einbaurichtung beider Komponenten.
- Seite 10 Die Bremsen-Baugruppe ist nun bereit für die Montage Dazu halten Sie die Baugruppe, wie gezeigt, an die am Hilfsrahmen. Querlenker, die ..Einbaurichtung ergibt sich von selbst. Sie halten alles ... bestücken Sie die Bohrung am Ende des oberen zusammen, dann ...
- Seite 11 BAU DEN JAGUAR E-TYPE ... ebenfalls mittels einer JD06-Schraube fixieren. Nur Legen Sie jetzt die Komponenten der Stoßdämpfer- handfest anziehen, da die Komponenten beweglich Baugruppe bereit. bleiben sollen..mittels des Zapfens fixieren. Sein glattes Ende in die Das Auge am Stoßdämpfer-Oberteil an mit einem Pfeil Bohrungen der Zange und des Stoßdämpfer-Oberteils...
- Seite 12 Den Stoßdämpfer nun vorsichtig zusammendrücken, bis Im Anschluss wird das Stoßdämpfer-Unterteil hinzugefügt; es stößt im Inneren gegen die Feder..sich das Auge am unteren Ende auf den Pin am Dort mittels einer JD05-Schraube fixieren (handfest unteren Querlenker befestigen lässt. anziehen).
-
Seite 13: Linke Bremse Und Stossdämpfer
LINKE BREMSE UND STOSSDÄMPFER In dieser Montagesitzung widmen Sie sich der Bremse und dem Stoßdämpfer der linken Seite. ÜBERSICHT 28-1 28-2 28-3 28-4 28-5 28-6 28-7 28-8 IHRE BAUTEILE 28-1 Linker Bremsträger 28-5 Stoßdämpfer-Oberteil JP04 Fixierschraube (inkl. Ersatz) 28-2 Bremsscheibe 28-6 Feder JD05... - Seite 14 Bauphase 28 Zunächst benötigen Sie die Bremshalterung, die Bremsscheibe und Bremssattel werden im nächsten Bremsscheibe, den Bremssattel und eine der JP04- Schritt zusammengefügt. Schrauben. Beachten Sie die Einbaurichtung beider Komponenten. Die Rück- bzw. Innenseite der Bremsscheibe. Pfeile an den Bohrungen: Die linke (rot) nimmt eine Schraube auf, die rechte (grün) dient der Positionierung.
- Seite 15 BAU DEN JAGUAR E-TYPE Die folgenden Schritte zeigen auf, wie die Bremsen- Halten Sie die Bremsen-Baugruppe, wie gezeigt, an die Baugruppe an den Querlenkern befestigt wird. Dazu Querlenker, die ... benötigen Sie die beiden mitgelieferten Buchsen..Einbaurichtung ergibt sich von selbst. Sie halten alles ...
- Seite 16 ... ebenfalls mittels einer JD06-Schraube fixieren. Nur Legen Sie jetzt die Komponenten der Stoßdämpfer- handfest anziehen, da die Komponenten beweglich Baugruppe sowie eine JD05-Schraube bereit. bleiben sollen. Das Auge am Stoßdämpfer-Oberteil an mit einem Pfeil ... mittels des Zapfens fixieren. Sein glattes Ende in die markierte Zange einführen und ...
- Seite 17 BAU DEN JAGUAR E-TYPE Im Anschluss wird das Stoßdämpfer-Unterteil Den Stoßdämpfer nun vorsichtig zusammendrücken, bis hinzugefügt; es stößt im Inneren gegen die Feder..sich das Auge am unteren Ende auf den Pin am Dort mittels einer JD05-Schraube fixieren (nicht zu fest, unteren Querlenker befestigen lässt.
- Seite 18 ÖLWANNE UND TORSIONSSTANGEN In dieser Montagesitzung widmen Sie sich der Ölwanne und der daran anliegenden Torsionsstangen. ÜBERSICHT ÜBERSICHT 29-1 29-2 IHRE BAUTEILE 29-1 Ölwanne 29-2 Torsionsstangen-Baugruppe 29-1 29-2...
- Seite 19 BAU DEN JAGUAR E-TYPE Bauphase 29 Halten Sie die beiden Bauteile dieser Lieferung für die Obiges Foto zeigt im Detail, wie die beiden Komponenten Montage bereit. zusammengefügt werden. Die Torsionsstangen verlaufen entlang der Ölwanne. Die Bauteile fest aneinanderdrücken, bis sie hörbar einrasten.
