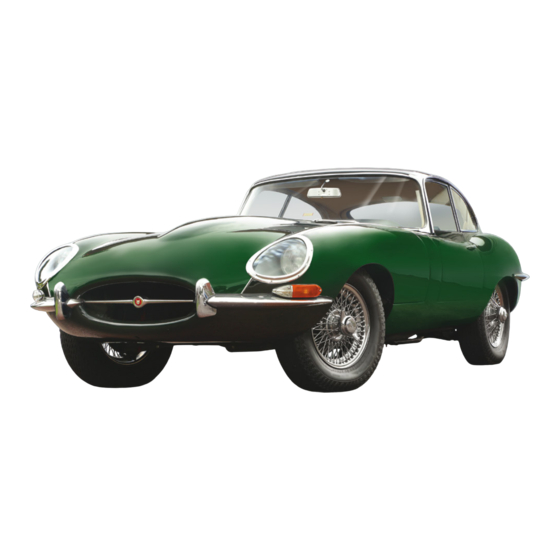

Model Space JAGUAR E-TYPE Montageanleitung
  1. Anleitungen
  2. Marken
  3. Model Space Anleitungen
  4. Ferngesteuerte Modelle
  5. JAGUAR E-TYPE
  6. Montageanleitung

Model Space JAGUAR E-TYPE Montageanleitung

Vorschau ausblenden Andere Handbücher für JAGUAR E-TYPE:
Diese Anleitung herunterladen
23
BAU DEN
JAGUAR
E-TYPE
TM
loading

Verwandte Anleitungen für Model Space JAGUAR E-TYPE

Inhaltszusammenfassung für Model Space JAGUAR E-TYPE

  • Seite 1 BAU DEN JAGUAR E-TYPE...
  • Seite 2 BAU DEN JAGUAR E-TYPE HINTERE LINKE SEITENSCHEIBE In dieser Montagesitzung widmen Sie sich dem Einbau des hinteren linken Seitenfensters samt Beschlagteilen. ÜBERSICHT 93-1 93-2 IHRE BAUTEILE Hintere linke Seitenscheibe 93-1 Scharnier 93-2 JP10 2 Fixierschrauben (inkl. Ersatz) JD13 2 Fixierschrauben (inkl. Ersatz) JD14 Fixierschraube (inkl.
  • Seite 3 Bauphase 93 Halten Sie die Baugruppe der Bauphase 92 sowie die Wie gezeigt, das Scharnier mit der längeren Seite an der Bauteile dieser Lieferung bereit. Seitenscheibe in Position bringen. Eine JP10-Schraube fixiert das Scharnier an der ... von einer weiteren. Seitenscheibe, gefolgt ...
  • Seite 4 BAU DEN JAGUAR E-TYPE Das lose Ende des Scharniers an die B-Säule drücken, ... mittels einer JD13-Schraube fixieren, gefolgt ... dann ..von einer weiteren. Sie schließen behutsam den Verschluss, sodass ..seine Bohrung auf jener in der Karosserie ruht.
  • Seite 5 So sollte das nun aussehen. Vergewissern Sie sich, dass sich das Fenster öffnen lässt. Diese Bauphase ist nun abgeschlossen.
  • Seite 6 BAU DEN JAGUAR E-TYPE HINTERE RECHTE SEITENSCHEIBE In dieser Montagesitzung widmen Sie sich dem Einbau des hinteren rechten Seitenfensters samt Beschlagteilen. ÜBERSICHT 94-1 94-2 IHRE BAUTEILE 94-1 Hintere rechte Seitenscheibe 94-2 Scharnier JP10 2 Fixierschrauben (inkl. Ersatz) JD13 2 Fixierschrauben (inkl. Ersatz) JD14 Fixierschraube (inkl.
  • Seite 7 Bauphase 94 Halten Sie die Baugruppe der Bauphase 93 sowie die Wie gezeigt, das Scharnier mit der längeren Seite an der Bauteile dieser Lieferung bereit. Seitenscheibe in Position bringen. Eine JP10-Schraube fixiert das Scharnier an ... von einer weiteren. der Seitenscheibe, gefolgt ... Die Seitenscheibe mit dem Verschluss voran in die Die Seitenscheibe bündig in die Karosserie drücken.
  • Seite 8 BAU DEN JAGUAR E-TYPE Das lose Ende des Scharniers an die B-Säule drücken, ... mittels einer JD13-Schraube fixieren, gefolgt ... dann ..von einer weiteren. Sie schließen behutsam den Verschluss, sodass ..seine Bohrung auf jener in der Karosserie ruht.
  • Seite 9 So sollte das nun aussehen. Vergewissern Sie sich, dass sich das Fenster öffnen lässt. Diese Bauphase ist nun abgeschlossen.

  • Seite 10: Die Verdrahtung

    BAU DEN JAGUAR E-TYPE DIE VERDRAHTUNG Mit dieser Montagesitzung erhalten Sie sieben Kabel, mit denen Sie die Elektronik- Komponenten an die ebenfalls mitgelieferte Platine anschließen. ÜBERSICHT 95-1 95-2 IHRE BAUTEILE 95-2 95-1 Platine 95-2 Kabel (x 7, beziffert mit 01–07) JP04 2 Fixierschrauben (inkl.
  • Seite 11 Bauphase 95 Legen Sie sämtliche Bauteile dieser Lieferung bereit. Sie beginnen mit Kabel 01 (siehe Pfeil), dessen Stecker in die Buchse 1 der Platine gesteckt wird. Aufgrund der Form ist eine Verpolung ausgeschlossen. Der Stecker muss mit einem hörbaren Klick einrasten. Nun Kabel 02 anschließen –...
  • Seite 12 BAU DEN JAGUAR E-TYPE Sie biegen die vier gezeigten Kabel von der Platine weg, ... Sie diese in gezeigter Position unter dem damit ... Fahrzeugboden und hinter dem Fahrersitz andrücken können. Die vier Kabel weisen nach oben. Die Bohrungen in der Platine mit jenen des ...

  • Seite 13: Beleuchtung Und Weitere Details

    BAU DEN JAGUAR E-TYPE BELEUCHTUNG UND WEITERE DETAILS Neben zahlreichen Kleinteilen werden Sie in dieser größeren Montagesitzung die Innenraum-Baugruppe in die Karosserie setzen und die Beleuchtung anschließen. ÜBERSICHT 96-7 96-6 96-2 96-1 96-11 96-5 96-12 96-9 96-3 96-8 96-10 96-4...
  • Seite 14 BAU DEN JAGUAR E-TYPE Bauphase 96 Ziehen Sie behutsam den Schlauch zwischen Motor und Sie ersetzen ihn durch den mitgelieferten Ausgleichsbehälter ab. Ersatzschlauch, dessen eines Ende abgeflacht ist, damit nicht die Motorhaube dagegenstößt. Sie benötigen nun die Cockpit-Baugruppe der Bauphase Heben Sie den aus der Spritzwand herausragenden 55, setzen das Lenkrad an seinen Platz.
  • Seite 15 Die Lenksäule mit der Buchse verbinden, dann ... Sie legen das Modell aufs Dach (achten Sie auf den Lack) und setzen die Cockpit-Baugruppe in Richtung Spritzwand ein. An mit Pfeilen markierten Stellen zwei JD01-Schrauben ... behutsam die Baugruppen zusammenfügen. eindrehen, ..
  • Seite 16 BAU DEN JAGUAR E-TYPE Vergewissern Sie sich nochmals, dass das Lenkrad bei Sie benötigen nun die vier Komponenten der gerade stehenden Rädern in der gezeigten Position ruht. Rückleuchten sowie zwei JP04-Schrauben. Die Reflektoren weisen einen D-förmigen Pin auf, der in Den Reflektor einsetzen;...
  • Seite 17 Sie halten die Rückleuchte fest, während Sie von innen Sie benötigen nun die Motorhauben-Baugruppe der eine JP04-Schraube eindrehen. Anschließend Bauphase 77, die beiden Halterungen sowie vier wiederholen Sie die Schritte 15–19 mit der zweiten JD15-Schrauben. Rückleuchte. Die beiden Kabel vom rechten Scheinwerfer nach unten Führen Sie anschließend Schritt 21 auch auf der linken und an der äußeren Strebe des Hilfsrahmens Seite des Motorraums aus.
  • Seite 18 BAU DEN JAGUAR E-TYPE Das Modell umdrehen, dabei auf den Lack achten Die beiden Motorhauben-Halterungen sind mit „L“ für und dass die Motorhaube an ihrem Platz bleibt. links und „R“ für rechts markiert. Vergewissern Sie sich, dass sich die Scheinwerfer- kabel von Schritt 21 und 22 in gezeigten Positionen befinden.
  • Seite 19 Sie benötigen nun die Innenraum-Baugruppe der Beim Einsetzen in die Karosserie achten Sie darauf, dass Bauphase 95. Sie keine Kabel einklemmen. Sie drücken beide Baugruppen zusammen. Achten Sie Die Befestigung erfolgt mit acht JD01-Schrauben ... darauf, dass die in Schritt 35 markierten Bohrungen deckungsgleich aufeinanderliegen.
  • Seite 20 BAU DEN JAGUAR E-TYPE Beim Einsetzen der Kardanwelle soll das runde Ende in Achten Sie darauf, dass Sie keine Kabel einklemmen. der Bohrung im Getriebe ruhen, der Befestigungspin in jener des Unterbodens. Das hintere Ende der Kardanwelle mit zwei JP04- Jetzt den Stecker der Rücklicht-LED Nummer 08 ...
  • Seite 21 ... in die Buchse 9 der Platine stecken. Weiter geht´s mit der Rücklicht-LED Nummer 10. Den Stecker mit der Buchse 10 der Platine verbinden. Jetzt die beiden Kabel 01 vom Motorraum und von der Platine ..miteinander verbinden. Sie wiederholen die Schritte 15 und 16 mit den Kabeln 02.
  • Seite 22 BAU DEN JAGUAR E-TYPE Mit den Kabeln 03, 04, 05 und 06 wiederholen. Das Kabel ... mit dem Kabel der rechten. 07 weist zwei Stecker auf. Sie verbinden einen mit dem Kabel der linken Seite der Motorhaube, den anderen ...
  • Seite 23 ... mit dem rechten Blinker verbinden, den ..anderen mit dem linken. Die Kabel des linken Rücklichts ..zwischen die paarweise angeordneten Pins am Unterboden legen. Anschließend das Trägerpapier eines Klebestreifens Die beiden Kabelstränge der Rücklichter jetzt zwischen abziehen und mittels diesem die Kabel fixieren.
  • Seite 24 BAU DEN JAGUAR E-TYPE Den rechten Strang um die Ersatzrad-Öffnung legen und Die Kabel entlang des Kardantunnels verlegen und, wie beide Stränge mit Klebeband fixieren. unten gezeigt, mit Klebeband sichern. Diese Bauphase ist nun abgeschlossen.
