Version: N1

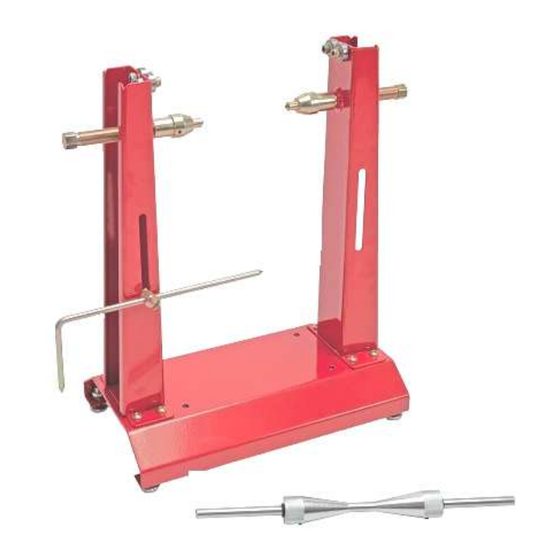

MOTORRADREIFEN
AUSWUCHTGERÄT
MA 21
ARTIKEL-NR. 18069
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 08.07.2014
Werbung
Verwandte Anleitungen für Dema MA 21
Inhaltszusammenfassung für Dema MA 21
- Seite 1 Version: N1 MOTORRADREIFEN AUSWUCHTGERÄT MA 21 ARTIKEL-NR. 18069 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 08.07.2014...
-
Seite 2: Inhaltsverzeichnis
18069 – MA 21 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 MONTAGE & AUFBAU ........................4 3 BEDIENUNG ............................4 4 WARTUNG ............................5 4-1 Allgemein ................................. 5 4-2 Austausch der Rollen ............................5 5 ENTSORGUNG ............................ 5 6 TECHNISCHE DATEN ......................... -
Seite 3: Sicherheitshinweise
18069 – MA 21 SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit, Zustand und Funktion! •... -
Seite 4: Montage & Aufbau
18069 – MA 21 MONTAGE & AUFBAU • Montieren Sie die Rahmen(2) auf der Basis (1) mit Hilfe der Sechskantschrauben (9). • Befestigen Sie die Fußschrauben an der Unterseite mit Hilfe der Mutter (12). Abbildung 1 • Legen Sie die Laufachse (5) anschließend auf die Rollen(7). -
Seite 5: Wartung
Sie diese wieder mit den zuvor gelösten Innensechskantschrauben (11, siehe auch Abbildung 2). ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 6: Explosionszeichnung
