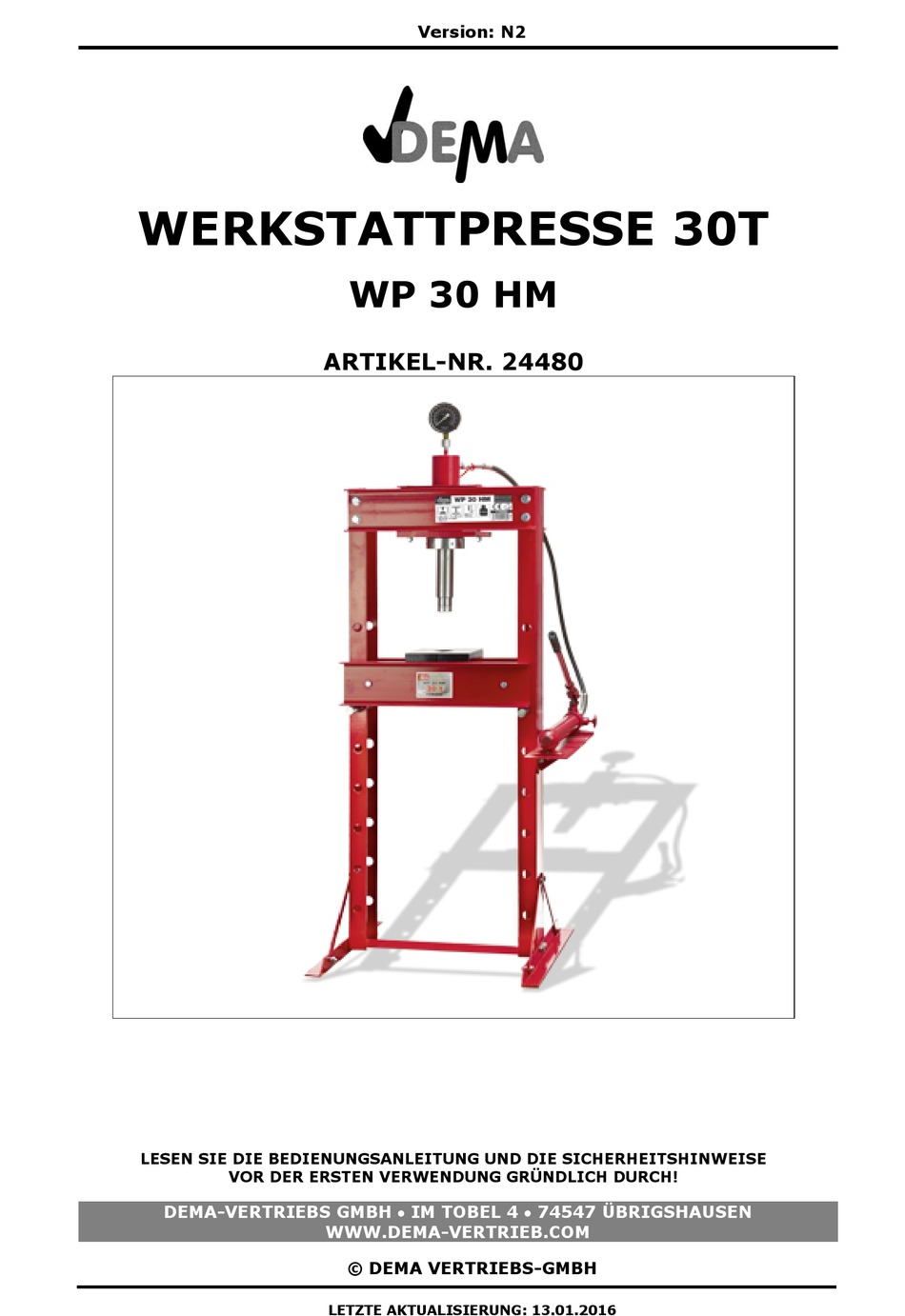

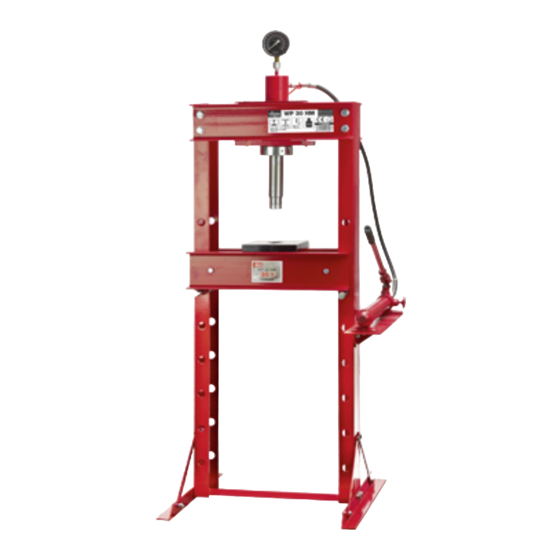

- Seite 1 Version: N2 WERKSTATTPRESSE 30T WP 30 HM ARTIKEL-NR. 24480 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 13.01.2016...
-
Seite 2: Inhaltsverzeichnis
24480 – WP 30 HM Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & AUFBAU ........................5 4 BEDIENUNG ............................5 5 WARTUNG ............................6 6 TECHNISCHE DATEN ......................... 6 7 EXPLOSIONSZEICHNUNG ......................... 7 8 TEILELISTE ............................ -
Seite 3: Sicherheitshinweise
24480 – WP 30 HM SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor jeder Inbetriebnahme auf Vollständigkeit, Funktion und Dichtheit! ... -
Seite 4: Bestimmungsgemäße Verwendung
24480 – WP 30 HM BESTIMMUNGSGEMÄßE VERWENDUNG Die Werkstattpressen dürfen nur zum Ein- bzw. Auspressen von Kugellagern, Lagerbüchsen, Bolzen und für Richt- und Biegearbeiten im Werkstattbereich verwendet werden! Nicht geeignet für die industrielle Herstellung von Tiefziehteilen! PIKTOGRAMMERLÄUTERUNG Lesen Sie vor dem Gebrauch der Maschine die Bedienungsanleitung! Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! -
Seite 5: Montage & Aufbau
24480 – WP 30 HM MONTAGE & AUFBAU Nutzen Sie die Explosionszeichnung für den Aufbau der Werkstattpresse (Kap.7). Bauen Sie die Presse nicht alleine auf! Ziehen Sie mindestens eine Person zum Aufbau hinzu. Achten Sie darauf, dass Sie bei den nachfolgenden Aufbauschritten alle Schraubverbindungen zunächst nur handfest anziehen! -
Seite 6: Wartung
24480 – WP 30 HM Lösend Sie den Manometer leicht. Pumpen Sie so lange, bis Öl kommt. Schrauben Sie das Manometer wieder fest. Kontrollieren Sie den Ölstand. Setzen Sie die Druckplatten (10) auf den Arbeitstisch (5). Legen Sie das Werkstück auf die Druckplatten. -
Seite 7: Explosionszeichnung
24480 – WP 30 HM EXPLOSIONSZEICHNUNG SEITE 7 VON 9... -
Seite 8: Teileliste
24480 – WP 30 HM TEILELISTE BEZEICHNUNG Manometer Ramme Schraube M12x120 Mutter M16 Federscheibe Ø16 Unterlegscheibe Ø12 Schraube M16x35 Obere Querstrebe Säule Unterlegscheibe Ø12 Federscheibe Ø12 Mutter M12 Druckplatte Bolzen/Stift Schraube M14x40 Unterlegscheibe Federscheibe Ø14 Mutter M14 Fußstrebe Fuß Untere Querstrebe Pumpenplatte Pumpe kpl. -
Seite 9: Ce-Konformitätserklärung
24480 – WP 30 HM CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
