Kurzanleitung
Wir heißen Sie als neuen Besitzer eines JAC herzlich willkommen und danken Ihnen
für Ihr Vertrauen und Ihre Unterstützung. Wir hoffen, dass Ihr tägliches Leben mit
diesem Fahrzeug und der Begleitung durch JAC angenehmer wird. Jede Reise, die Sie
unternehmen, wird noch aufregender, wenn Sie sie mit einem JAC erleben!
Diese Kurzanleitung soll einen Überblick über einige der einzigartigen Merkmale Ih-
res neuen Fahrzeuges geben. Weitere wichtige Sicherheitsinformationen und Hinweise
für den Systembetrieb finden Sie in der Bedienungsanleitung. Die Merkmale und Aus-
stattung Ihres Fahrzeuges können je nach Modell, Ausstattungsvariante, Optionen, Be-
stellung, Herstellungsdatum, Region oder Verfügbarkeit variieren. Aus diesem Grund
finden Sie möglicherweise Informationen zu Merkmalen oder Ausstattung, die nicht in
Ihrem Fahrzeug enthalten oder eingebaut sind.
Aufgrund der Verbesserung der Produktqualität und -technologie haben sich das Er-
scheinungsbild, die Inneneinrichtung und die technischen Spezifikationen der Fahr-
zeuge im Unternehmen kontinuierlich verbessert. Die Bilder, Daten und Anweisungen
in diesem Handbuch können von der tatsächlichen Situation abweichen und Fehler
bzw. Nachlässigkeiten können grundsätzlich nicht vermieden werden. Bitte haben Sie
dafür Verständnis, dass diese Kurzanleitung daher nicht als Grundlage für Rechtsmittel
dienen kann. Gleichzeitig behält sich das Unternehmen das Recht vor, Änderungen,
Ergänzungen usw. an diesem Handbuch vorzunehmen.
Die Bilder in dieser Kurzanleitung dienen als Erklärungshilfe, um Ihnen das Verständ-
nis zu erleichtern. Einige der Bilder dienen nur zur Veranschaulichung und sind mög-
licherweise auf einige Modelle beschränkt, bei denen es sich nicht um Bilder Ihres
Fahrzeugs handelt. Wir bitten um Verständnis.
Das Unternehmen behält sich das Recht vor, die Verwendung einzustellen oder die
technischen Spezifikationen beziehungsweise das Design, ohne vorherige Ankün-
digung zu ändern und übernimmt keine Verpflichtung. Dieser Leitfaden darf ohne
schriftliche Genehmigung von JAC nicht kopiert, übersetzt oder zitiert werden. Bei
Fragen, Kommentaren oder Anregungen können Sie sich jederzeit an uns wenden.
Alles Gute und eine angenehme Fahrt.
◇ Diese Anleitung liefert ein schnelles Verständnis für das Fahrzeug.
◇ Diese Anleitung kann die Bedienungsanleitung nicht ersetzen. Einzelheiten
zur Bedienung finden Sie in der Bedienungsanleitung.
◇ Die Bilder in dieser Anleitung dienen nur zur Veranschaulichung. Im tat-
sächlichen Gebrauch hat das reale Fahrzeug Vorrang.

Werbung

Inhaltsverzeichnis
loading

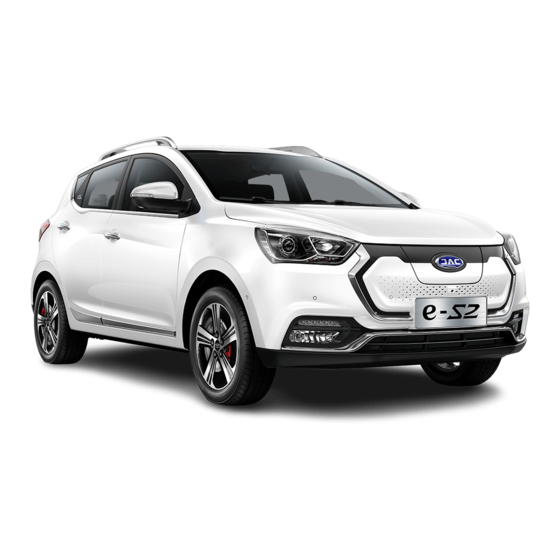

Inhaltszusammenfassung für JAC e-S2

  • Seite 1 Kurzanleitung Wir heißen Sie als neuen Besitzer eines JAC herzlich willkommen und danken Ihnen für Ihr Vertrauen und Ihre Unterstützung. Wir hoffen, dass Ihr tägliches Leben mit diesem Fahrzeug und der Begleitung durch JAC angenehmer wird. Jede Reise, die Sie unternehmen, wird noch aufregender, wenn Sie sie mit einem JAC erleben! Diese Kurzanleitung soll einen Überblick über einige der einzigartigen Merkmale Ih-...
  • Seite 3: Inhaltsverzeichnis

    INHALT ● Bildverzeichnis ..............1 Karosserie ..................1 Fahrerkabine ................... 2 Multifunktionslenkrad ..............3 Schalterkombination auf der Fahrerseite ........3 Zusätzliches zentrales Bedienfeld ..........4 Kombischalter ................. 4 Anzeigeinstrument ................6 ● Kapitel I: Sicherheit ............7 Fahrsicherheit und Kindersicherheit ..........7 Sicherheit bei Verwendung von Hochspannung ......
  • Seite 4 ● Kapitel IV Laden ..............18 Ladebuchsenabdeckung öffnen und schließen ......18 Lademethoden ................18 Ladung bei niedriger Temperatur ..........20 Ladezeit ..................20 Leistungsanzeige ................20 Ladeanzeige .................. 21 Anleitung zur Fehlerbehebung beim Laden ......... 21 ● Kapitel V Infotainment-System ..........
  • Seite 5: Bildverzeichnis

    Bildverzeichnis Picture index Karosserie 1. Integrierter Ladeanschluss 7. Blinklicht 2. Motorhaube 8. Reifen 3. Frontscheinwerfer 9. Nebelscheinwerfer 4. Außenspiegel 10. Tagfahrlicht 5. Elektrisch bedienbares Fenster 11. Kennzeichen vorne 6. Kindersicherung 12. Abschleppöse vorne 4. Reflektor 1. Heckleuchte 5. Kennzeichen hinten 2.
  • Seite 6: Fahrerkabine

    Bildverzeichnis Picture index Fahrerkabine 1. Armlehne bei Fahrertür 14. Schalthebel • Hauptschalter für Fensterheber 15. Elektrische Parkbremse (EPB) • Hauptschalter für Türverriegelung 16. Multifunktionsschalter am Lenkrad 2. A/C Luftauslass 17. Fahrersitz 3. Kombiinstrument 18. Schalter (von links nach rechts) 4. Lenkrad (mit Airbag) •...
  • Seite 7: Multifunktionslenkrad

    Bildverzeichnis Picture index Multifunktionslenkrad Wählen/ Spracheinstellung Auflegen Schalter zur Lautstärke- Auswahl der Tempomat regler Audioquelle Schalterkombination auf der Fahrerseite Tageskilometerstand zurücksetzen / Ladeklappe öffnen ESC AUS-Knopf Einstellung der Scheinwerfer- ECO-Schalter Außenspiegel regulierung Lichteinstellung...
  • Seite 8: Zusätzliches Zentrales Bedienfeld

    Bildverzeichnis Picture index Zusätzliches zentrales Bedienfeld Parkassistent (wenn elektronische vorhanden) Feststellbremse AUTOHOLD-Schalter Schalter Panoramakamera Kombischalter...
  • Seite 9 Picture index Funktion Schalter Erklärung Funktionsanleitung Links abbiegen/auf linker Blinker leuch- Den Hebel nach unten in die Verriege- linke Spur wechseln lungsposition ziehen. Rechts abbiegen/ rechter Blinker leuch- Den Hebel nach oben in die Verriege- auf rechte Spur lungsposition ziehen. wechseln Den Knopf am Ende des Hebels auf die OFF (AUS)
  • Seite 10: Anzeigeinstrument

    Bildverzeichnis Picture index Anzeigeninstrument Nr. Symbol Beschreibung Nr. Symbol Beschreibung Blinker links ABS Warnleuchte Fernlichtanzeige Fahrstatus-Anzeige Warnleuchte für Störung des Abblendlicht Fußgängerwarnsystems Warnleuchte für Blinker rechts unregelmäßigen Reifendruck Anzeige Fahrzeugstabilität Nebelschlussleuchte AUS (wenn konfiguriert) Fahrzeugstabilitätssystem Lade-Kontrollleuchte Arbeitsanzeige Ladestatusanzeige Warnleuchte Motorschaden Kontrollleuchte für Parkanzeige / Warnleuchte Akku AUS Fehlfunktion der Bremsanlage...
  • Seite 11: Kapitel I Sicherheit

    Kapitel I Sicherheit Chapter I Safety Fahrsicherheit und Kindersicherheit Fahrsicherheit Kindersicherheit 1. Stellen Sie den Sitz so ein, dass Sie 1. Halten Sie Kinder beim Fahren nicht eine bequeme und aufrechte Sitzhal- in den Armen. Kinder jeden Alters tung haben. sind in geeigneten Kindersicherungs- vorrichtungen zu transportieren.
  • Seite 12: Sicherheit Bei Verwendung Von Hochspannung

    Chapter I Safety Kapitel I Sicherheit Sicherheit bei Verwendung von Hochspannung Die Fahrzeugspannungs-Plattform liegt Es ist verboten, die Hochspannungskom- innerhalb von 400V. ponenten zu zerlegen und die Hochspan- nungsstecker und -kabel im Fahrzeug Berühren Sie die Hochspannungskompo- ohne Erlaubnis abzuziehen / zu trennen. nenten nicht, ohne die Hochspannung zu Hierbei kann es zu schweren Stromschlä- trennen.
  • Seite 13: Kapitel Ii : Vorbereitung Vor Dem Fahren

    Kapitel II Vorbereitung vor dem Fahren Chapter II Preparation before driving Smart key - Startschlüssel Fahrzeugsuche Drücken Sie kurz die Taste innerhalb des Wirkungsbereichs; die Warnblinkanlage Fahrzeug- blinkt und der Fahrzeugalarm ertönt je- suche weils 3x. Verriegelung Verriegelung Entriegelung Schließen Sie alle Türen; drücken Sie die Verriegelungstaste, um die Türen zu verriegeln.
  • Seite 14: Ver- Und Entriegeln Der Tür

    Kapitel II Vorbereitung vor dem Fahren Chapter II Preparation before driving Ver- und entriegeln der Tür Schlüssellose Verriegelung Schließen Sie alle Türen; Halten Sie den Smart-Key in Richtung des linken Vordertür-Griffes und drücken Sie den Mikroschalter zum Verriegeln. Schlüssellose Entriegelung micro switch Halten Sie den Smart-Key in Richtung des linken Vordertür-Griffes und drücken...
  • Seite 15: Einstellung Der Sitze

    Kapitel II Vorbereitung vor dem Fahren Chapter II Preparation before driving Einstellung der Sitze Sitzeinstellung (vorwärts/ rückwärts) Zum Entriegeln des Sitzes ziehen Sie den Hebel hoch und fixieren diesen vorne beim Sitzkissen. Schieben Sie den Sitz in die gewünschte Position und lassen den Hebel los.
  • Seite 16: Einstellung Der Außenspiegel

    Kapitel II Vorbereitung vor dem Fahren Chapter II Preparation before driving Einstellung der Außenspiegel Der Schalter für die Einstellung der Außenspiegel befindet sich auf dem Ar- maturenbrett auf der Fahrerseite. 1. Schieben Sie den Auswahlschalter auf die linke oder rechte Position, um den linken oder rechten Außenspiegel aus- zuwählen.
  • Seite 17: Kapitel Iii : Starten Und Fahren

    Kapitel III Starten und Fahren Chapter III Start and driving Ein- und Ausschaltknopf Das Fahrzeug ist mit einem schlüssello- sen System ausgestattet – das heißt, wenn der Smart Key im Erfassungsbereich ist, benötigt der Fahrer keinen mechanischen Schlüssel, um das Fahrzeug zu starten. Das Fahrzeug kann durch das Drücken des „POWER“-Knopfes auf dem Arma- turenbrett gestartet werden.
  • Seite 18: Starten Und Fahren

    Kapitel III Starten und Fahren Chapter III Start and driving Fahren 1. Steigen Sie auf das Bremspedal, stel- Lassen Sie das Bremspedal los und len Sie den Schalthebel von „N“ auf das Fahrzeug beginnt nach hinten an- „D“; das Instrument und das MP5 zurollen;...
  • Seite 19: Tempomat

    Kapitel III Starten und Fahren Chapter III Start and driving Tempomat 1. Tempomat-Knopf RES / +: Drücken Sie den Knopf in diese Richtung, um zur zuvor eingestellten Ge- schwindigkeit zurückzukehren oder zur Beschleunigung. Aufhebung der Geschwindigkeits- regelung: Drücken Sie den „Aufhebung der Geschwindigkeit“-Knopf, um die Ge- schwindigkeitsregelung aufzuheben.
  • Seite 20: Parken Oder Bremsen

    Kapitel III Starten und Fahren Chapter III Start and driving Umschalten von 2D auf 3D-Anzeige Wenn die Panoramaansicht aktiv ist, kön- nen Sie durch Tippen auf den 3D-Knopf von einer 2D- auf eine 3D-Videoanzeige umschalten und umgekehrt. Klicken Sie erneut den „2D“-Knopf und die Benutzeroberfläche kehrt zum vorhe- rigen 2D-Bildschirm zurück.
  • Seite 21: Klimaanlage

    Kapitel III Starten und Fahren Chapter III Start and driving Klimaanlage 1. Luftmengenregulierung 2. Defrost-Taste 3. A/C (Klimaanlage)-Taste 4. Umluft-Taste 5. Heckscheibenheizung 6. Temperatur-Regler 7. AUTO-Taste 8. Luftverteilung auf den Oberkörper 9. Luftverteilung auf den Oberkörper und in den Fußraum 10.
  • Seite 22: Kapitel Iv Laden

    Chapter Kapitel IV Laden Charging Ladebuchsenabdeckung öffnen und schließen Ziehen Sie die Schutzabdeckung der Ladenbuchse raus, um diese zu öffnen; Drücken Sie die Schutzabdeckung rein, um die Ladenbuchse zu schließen. Lademethoden Es gibt zwei Lademethoden: Langsames Der Langsam-Lademodus wird als Nor- und schnelles Aufladen.
  • Seite 23: Kapitel Iv Laden Charging

    Kapitel IV Laden Chapter Charging Normales Laden 1. Bei der Display-Schnittstelle „Einstel- lungen für den Lademodus“ wählen Sie „Normales Laden“. 2. Wenn Sie in den normalen Lademo- dus wechseln, zeigt die Schnittstelle den Lademodus, -strom, -spannung und andere Informationen an. Makrobisches Laden Makrobisches Laden ist das Aufladen der Batterie auf 80%, um die Lebensdauer...
  • Seite 24: Ladung Bei Niedriger Temperatur

    Kapitel IV Laden Chapter Charging Ladung bei niedriger Temperatur Da die Kapazität der Batterie beim La- Reise wählen. Diese Funktion ver- den oder Entladen in einer Umgebung braucht jedoch Strom und es wird mit niedriger Temperatur verringert wer- empfohlen, diese zu verwenden, wenn den kann, verfügt die Batterie über eine das Ladekabel angeschlossen ist.
  • Seite 25: Ladeanzeige

    (Unter-, oder Überspannung), kann nicht sorgung ist abnormal geladen werden. Vergewissern Sie sich, dass die Systemstörungslam- Fahrzeug oder Ladesäule pe aufleuchtet; wenn dies der Fall ist, stoppen Sie kann fehlerhaft sein den Ladevorgang und kontaktieren Sie ein von JAC autorisiertes Kundendienstzentrum.
  • Seite 26 Bereich erreicht hat. Details für die Über- prüfung der Akkutemperatur entnehmen Sie bitte dem Kapitel V “Instrumente und Kontrolle“ und kontaktieren Sie bitte sofort ein von JAC autorisiertes Kundenzentrum. Die Schnellladestecker-Ver- bindung ist nicht korrekt, Überprüfen Sie, ob der Ladestecker richtig ange- der Stecker nicht vollständig...
  • Seite 27: Kapitel V : Infotainment-System

    Kapitel V Infotainment System Chapter Infotainment system Bluetooth Bluetooth ist ein drahtloser Kurzstre- Modell anzeigt, klicken Sie auf das ckenübertragungsmodus. Über die Blue- Modell, um die Bluetooth-Verbindung tooth-Funktion können MP5 und Blue- abzurufen: klicken Sie über das Mo- tooth-Telefon verbunden werden, um die biltelefon auf den Bestätigungscode, Freisprechfunktion zu nutzen.
  • Seite 28: Anruf Entgegennehmen

    Kapitel V Infotainment System Chapter Infotainment system Nach dem Wählen wird auf dem MP5 „ “ oder drücken Sie auf die Lenkrad- „Wählen ...“ angezeigt. Klicken Sie auf Auflegetaste, um aufzulegen. Anruf entgegennehmen auf die „BT Phone“-Schnittstelle oder drücken Sie die Multifunktionstaste Wenn das Mobiltelefon und MP5 ver- Lenkrad, um den Anruf entgegenzuneh- bunden sind, schaltet das System auto-...
  • Seite 29: Kapitel V Infotainment System

    Kapitel V Infotainment System Chapter Infotainment system Radio 1. Zurück: Kehren Sie zum vorherigen 6. Vorheriger Radiosender: Klicken Sie hier, um einen zuvor gültigen Sender Menü zurück oder brechen Sie den aktuellen Vorgang ab. in Richtung des Niederfrequenzpunk- tes zu suchen, der automatisch abge- 2.
  • Seite 30: Usb

    Chapter Infotainment system Wenn das MP5 an ein externes USB-Ge- Wenn sich keine Musikdatei, sondern rät angeschlossen ist, klicken Sie auf den eine Videodatei im Speichergerät be- „USB“-Knopf im Hauptmenü, um die findet, dann wird das Video automatisch USB-Multimedia-Wiedergabe-Schnitt- abgespielt; wenn keine Musik- und Vi- stelle aufzurufen.
  • Seite 31: Kapitel Vi : Fahrzeugspezifikationen

    Kapitel VI Spezifikationen Chapter Vehicle specifications Fahrzeugidentifikationsnummer 1. Der Fahrzeugidentifikationscode (FIN/ VIN-Code) in der oberen linken Ecke des Fahrer-Armaturenbretts ist von außen durch die Windschutzscheibe gut sichtbar. 2. Identifikationscode des rechten Fah- rersitzes. 3. Auf dem Querbalken am unteren Ende des Beifahrersitzes ist der Fahrzeug- identifikationscode fixiert.
  • Seite 32 Kapitel VI Spezifikationen Chapter Vehicle specifications 5. Das Typenschild auf der unteren Seite des Beifahrersitzes ist beim Öffnen der Beifahrertür ersichtlich. 6. Der Fahrzeugidentifikationscode be- findet sich im Handschuhfach. 7. Der Fahrzeugidentifikationscode be- findet sich an der Heckklappe. 8. Der Fahrzeugidentifikationscode auf der B-Säule befindet sich zwischen Scharnierbolzen und Türgurt.
  • Seite 33: Fahrzeugabmessungen

    Kapitel VI Spezifikationen Chapter Vehicle specifications Fahrzeugabmessungen Maße Außenmaße (L×B×H) mm 4135×1750×1560 Radstand (mm) 2490 Reifengröße und Reifendruck Reifen-Spezifikationen 205/55 R16 Reifendruck in kaltem Zustand (kpa) 220±10 Flüssigkeitsspezifikationen und -dosierung Name Spezifikation Menge pro Einheit Elektroantrieb-Kühlmittel OAT LEC-II 3.0L Batterie-Kühlmittel OAT LEC-II 7.7L Untersetzungs-Getriebeöl...
  • Seite 34: Kapitel Vii : Wartung Und Service

    Kapitel VII Wartung und Service Chapter Maintenance and service Um Pannen zu vermeiden und das Fahr- Die Profilabnutzungs-Anzeige zeigt an, zeug in gutem Betriebszustand zu halten, wann der Reifen durch einen neuen Rei- sind eine regelmäßige Wartung und rou- fen ersetzt werden muss. Wenn das Profil tinemäßige Inspektionen erforderlich.
  • Seite 35 Verändern Sie Ihr Fahrzeug wenden. nicht eigenständig. JAC-Originalteile sind Ersatzteile, die Geänderte Teile fallen nicht in den Ge- von JAC hergestellten Fahrzeuge ent- währleistungsbereich des Herstellers. sprechen. Das Design und der Standard Unregelmäßige Änderungen können dieser Ersatzteile können dem Benutzer...
  • Seite 36: Kapitel Viii : Notfallmaßnahmen

    Kraftstoff birgt dieses Fahr- mung), müssen geeignete Notfallmaß- zeug besondere Gefahrenpotentiale wie nahmen ergriffen werden. Wenden Sie Leistungsbatterien und Hochspannungs- sich im Notfall immer an eine von JAC strom. Wenn das Fahrzeug nicht starten autorisierte Kundendienststelle. kann oder ein Notfall eintritt (schwere Not-Start Stellen Sie den Schaltebel auf N;...
  • Seite 37: Wassereintritt Im Fahrzeug

    Hochspannungskabelbaum und die • Das Fahrzeug darf nach einem Auf- Hochspannungskomponenten im vor- deren Fach ohne Erlaubnis zu zerlegen. prall nur von einer JAC autorisierten Die Oberfläche des Hochspannungs- Kundendienststelle repariert oder kabelbaumes ist gelb oder orange. lackiert werden und darf nicht ohne Genehmigung zerlegt werden.
  • Seite 38: Maßnahme Bei Einer Reifenpanne

    Geschwindigkeit 80 km/h nicht stellen Sie sicher, dass sich das Fahr- überschreiten. Fahren Sie das Fahrzeug zeug nicht von alleine bewegt. sofort zu einem von JAC autorisierten Kundendienstzentrum, um den Reifen zu überprüfen, reparieren oder ersetzen zu lassen.
  • Seite 39: Schritt 1: Reifen Mit Luft Und Versiegelung Füllen

    Kapitel VIII Notfallmaßnahmen Chapter Emergency response Schritt 1: Reifen mit Luft und 3. Schrauben Sie die orangefarbene Kap- pe ④ des Befestigungsschlitzes des Versiegelung füllen Reifenreparaturflüssigkeitsbehälters 1. Ziehen Sie das mit der maximal zu- und die rote Kappe ⑤ des Reifen- lässigen Geschwindigkeit gekenn- reparaturflüssigkeitsbehälters ab und zeichnete Etikett ①...
  • Seite 40 Kapitel VIII Notfallmaßnahmen Chapter Emergency response den auf dem Manometer angezeigten 6. Ziehen Sie die Füllschlauchkappe ab Reifendruck ab. ⑩ . Wenn dieser und schrauben Sie den Füllschlauch ② auf den Ventileinsatz. Achten Sie größer als 180 kPa ist, führen Sie die dabei darauf, dass das Überdruckventil folgenden Schritte aus: ⑨...
  • Seite 41: Überprüfung Des Reifendrucks

    Kapitel VIII Notfallmaßnahmen Chapter Emergency response Schritt 2: Überprüfung des Rei- 7. Schalten Sie die Luftpumpe aus und fendrucks lesen Sie den Reifendruck ab. Wenn der Reifendruck zu hoch ist, verwen- Halten Sie das Fahrzeug nach ca. 3 km den Sie ein Überdruckventil, um den an.
  • Seite 42: Abschleppen

    Wenn Sie das Fahrzeug abschleppen unternehmen. Eine falsche Anwendung müssen, wenden Sie sich bitte an ein von kann das Fahrzeug beschädigen. Sie kön- JAC autorisiertes Kundendienstzentrum nen zwischen zwei gängigen Abschlepp- methoden wählen: oder an ein professionelles Abschlepp- Plattform — Ihr Fahrzeug wird auf der Vorderrads verwendet werden.
  • Seite 43 Kapitel VIII Notfallmaßnahmen Chapter Emergency response Hebevorrichtungen — bei diesem Typ Abschleppkran werden Metallkabel mit Haken an den Enden verwendet, die an Rahmen- oder Aufhängungsteilen auf- gehängt sind. Die Vorderseite des Fahr- zeuges wird mit Kabeln vom Boden abgehoben. Auf diese Weise kann die Aufhängung oder Karosserie Ihres Fahr- zeuges ernsthaft beschädigt werden.
  • Seite 44: Übliche Methoden Zur Fehlerbehebung

    Wenn die folgenden Probleme bei der Beschreibung.Wenn der Fehler nicht Verwendung des jeweiligen Gerätes auf- behoben werden kann, wenden Sie sich treten, lesen Sie bitte die nachfolgende bitte an das von JAC autorisierte Kun- dendienstzentrum. Übliche Probleme Auftretender Fehler Grund...
  • Seite 45: Probleme Mit Bluetooth

    ßen kann ein Fehler nicht be- Wechseln Sie das Mobiltelefon. Stimme; hoben werden Störung kann nach dem Aus- Freisprechen ist nicht Wenden Sie sich an ein von JAC tausch des Mobiltelefones nicht möglich autorisiertes Kundendienstzentrum. behoben werden Mobiltelefon unterstützt keine Wechseln Sie das Mobiltelefon.
