5

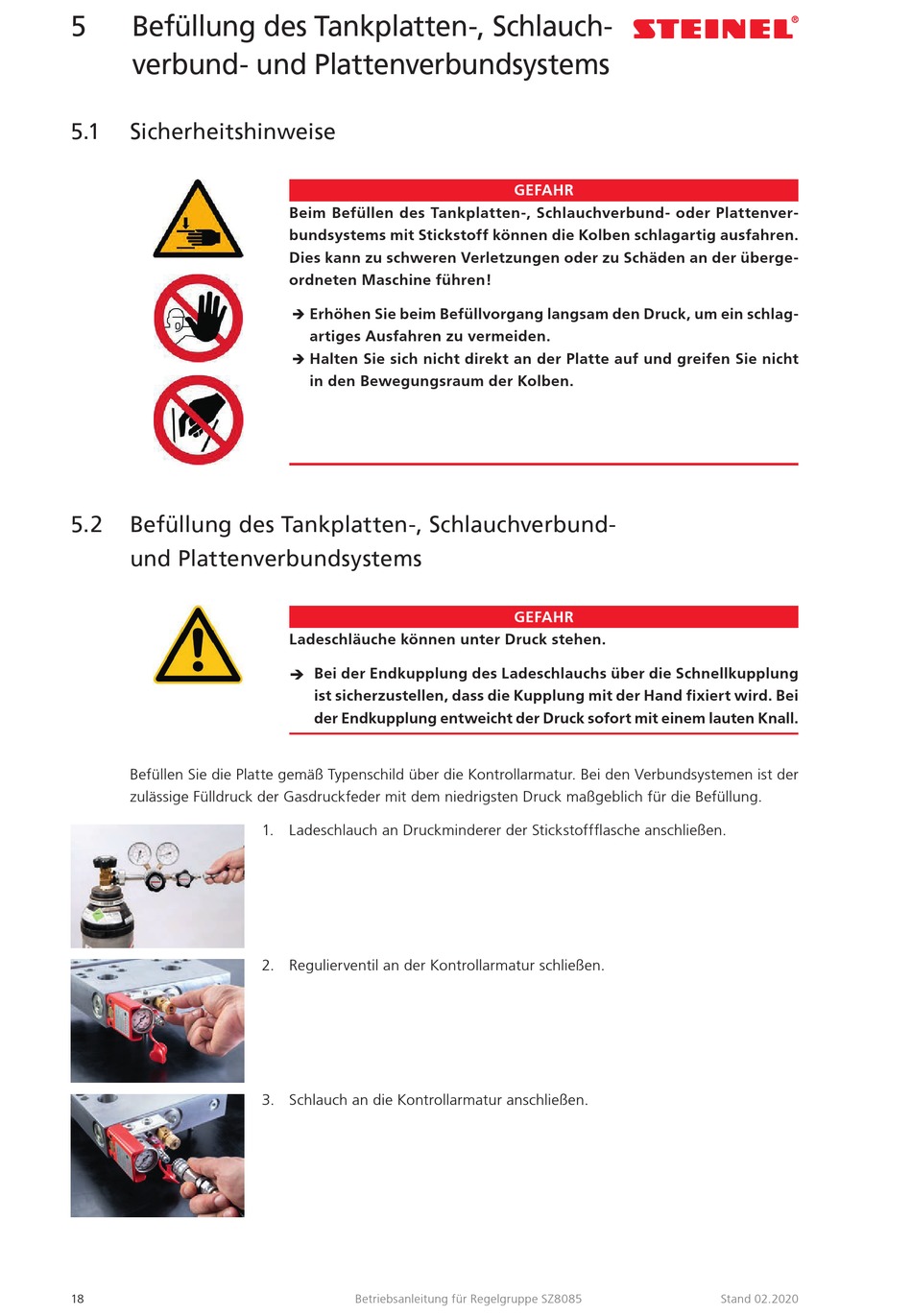

Befüllung des Tankplatten-, S chlauch-
verbund- und Platten v erbundsystems
5.1 Sicherheitshinweise
5.2 Befüllung des Tankplatten-, S chlauchverbund-
und P latten v erbundsystems
Befüllen Sie die Platte gemäß Typenschild über die Kontrollarmatur. Bei den Verbundsystemen ist der
zulässige Fülldruck der Gasdruckfeder mit dem niedrigsten Druck maßgeblich für die Befüllung.
18
Beim Befüllen des Tankplatten-, Schlauchverbund- oder Plattenver-
bundsystems mit Stickstoff können die Kolben schlagartig ausfahren.
Dies kann zu schweren Verletzungen oder zu Schäden an der überge-
ordneten Maschine führen!
Erhöhen Sie beim Befüllvorgang langsam den Druck, um ein schlag-
artiges Ausfahren zu vermeiden.
Halten Sie sich nicht direkt an der Platte auf und greifen Sie nicht
in den Bewegungsraum der Kolben.
Ladeschläuche können unter Druck stehen.
Bei der Endkupplung des Ladeschlauchs über die Schnellkupplung
ist sicherzustellen, dass die Kupplung mit der Hand fixiert wird. Bei
der Endkupplung entweicht der Druck sofort mit einem lauten Knall.
1. Ladeschlauch an Druckminderer der Stickstoffflasche anschließen.
2. Regulierventil an der Kontrollarmatur schließen.
3. Schlauch an die Kontrollarmatur anschließen.
Betriebsanleitung für Regelgruppe SZ8085
GEFAHR
GEFAHR
Stand 02.2020
