3

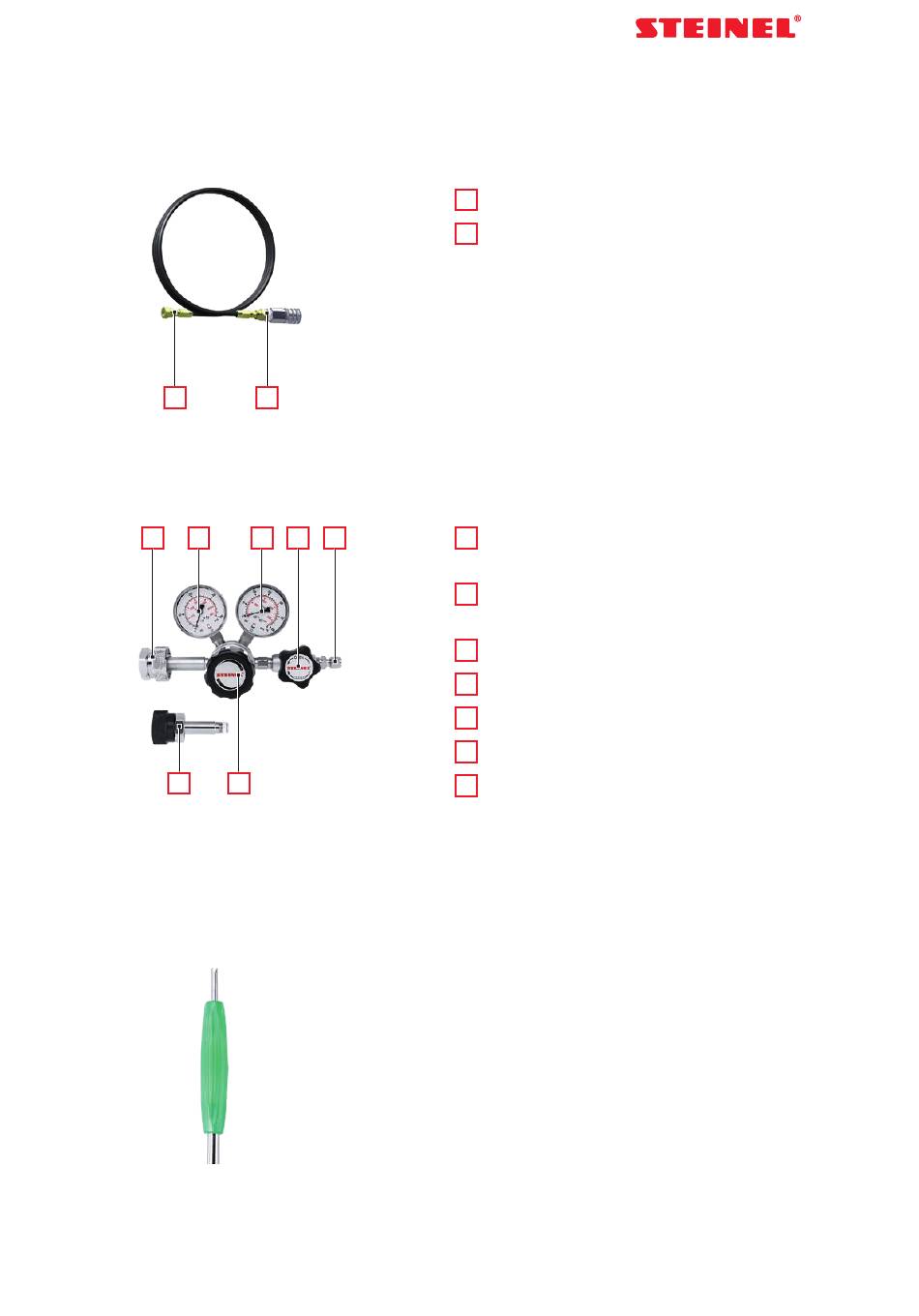

Komponenten der Regelgruppe
3.2.4
Ladeschlauch
Der Ladeschlauch verbindet den Druckminderer mit dem Grundkörper.
1
3.2.5
Druckminderer
Der Druckminderer ist die Armatur für die Stickstoffflasche.
1.1
2
1.2
6
3.2.6
Ventilschlüssel
14
2
3
4
5
Betriebsanleitung für Regelgruppe SZ8085
Anschlussgewinde M12 x 1,5
1
Schnellkupplungsmuffe
2
Artikelnummer
SZ8085.4
Anschluss für Stickstoffflasche
1.1
300 bar W30 x 2
Anschluss für Stickstoffflasche
1.2
200 bar W24 x 1/14"
Manometer für Flaschendruck
2
Manometer für Fülldruck
3
Regulierventil
4
Anschluss für Ladeschlauch M12 x 1,5
5
Ventil zur Druckeinstellung für Fülldruck
6
Artikelnummer
SZ8085.6
Der Ventilschlüssel wird für die Montage/Demontage
der wechselbaren Ventile verwendet.
Artikelnummer
K100-000-0300
Stand 02.2020
