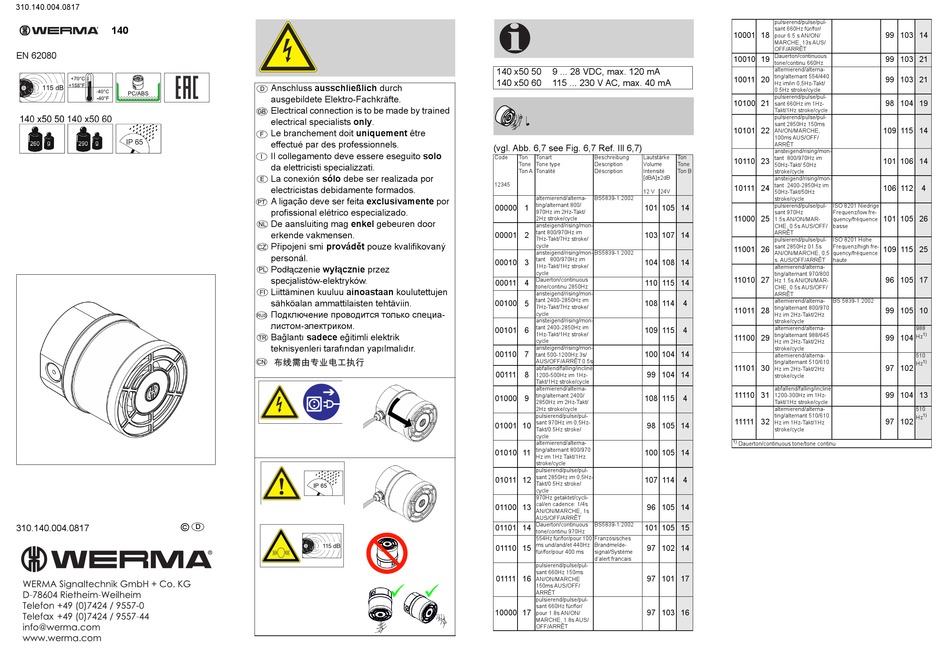

Werma 140 Anschluss

310.140.004.0817
140
EN 62080
©
310.140.004.0817 D
Anschluss ausschließlich durch
ausgebildete Elektro-Fachkräfte.
Electrical connection is to be made by trained
electrical specialists only.
Le branchement doit uniquement être
effectué par des professionnels.
Il collegamento deve essere eseguito solo
da elettricisti specializzati.
La conexión sólo debe ser realizada por
electricistas debidamente formados.
A ligação deve ser feita exclusivamente por
profissional elétrico especializado.
De aansluiting mag enkel gebeuren door
erkende vakmensen.
Připojení smí provádět pouze kvalifikovaný
personál.
Podłączenie wyłącznie przez
specjalistów-elektryków.
Liittäminen kuuluu ainoastaan koulutettujen
sähköalan ammattilaisten tehtäviin.
Подключение проводится только специа-
листом-электриком.
Bağlantı sadece eğitimli elektrik
teknisyenleri tarafından yapılmalıdır.
140 x50 50 9 ... 28 VDC, max. 120 mA
140 x50 60 115 ... 230 V AC, max. 40 mA
(vgl. Abb. 6,7 see Fig. 6,7 Ref. Ill 6,7)
Code Ton Tonart Beschreibung Lautstärke
Tone Tone type Description Volume
Ton A Tonalité Déscription Intensité
[dBA]±2dB
12345
12 V 24V
alternierend/alterna- BS5839-1:2002
ting/alternant 800/
00000 1 101 105 14
970Hz im 2Hz-Takt/
2Hz stroke/cycle
ansteigend/rising/mon-
tant 800/970Hz im
00001 2 103 107 14
7Hz-Takt/7Hz stroke/
cycle
ansteigend/rising/mon- BS5839-1:2002
tant 800/970Hz im
00010 3 104 108 14
1Hz-Takt/1Hz stroke/
cycle
Dauerton/continuous
00011 4 110 115 14
tone/continu 2850Hz
ansteigend/rising/mon-
tant 2400-2850Hz im
00100 5 108 114
7Hz-Takt/7Hz stroke/
cycle
ansteigend/rising/mon-
tant 2400-2850Hz im
00101 6 109 115
1Hz-Takt/1Hz stroke/
cycle
ansteigend/rising/mon-
00110 7 100 104 14
tant 500-1200Hz:3s/
AUS/OFF/ARRÊT:0.5s
abfallend/falling/incliné
00111 8 99 104 14
1200-500Hz im 1Hz-
Takt/1Hz stroke/cycle
alternierend/alterna-
ting/alternant 2400/
01000 9 108 115
2850Hz im 2Hz-Takt/
2Hz stroke/cycle
pulsierend/pulse/pul-
sant 970Hz im 0,5Hz-
01001 10 98 105 14
Takt/0.5Hz stroke/
cycle
alternierend/alterna-
ting/alternant 800/970
01010 11 100 105 14
Hz im 1Hz Takt/1Hz
stroke/cycle
pulsierend/pulse/pul-
sant 2850Hz im 0,5Hz-
01011 12 107 114
Takt/0.5Hz stroke/
cycle
970Hz getaktet/cycli-
cal/en cadence: 1/4s
01100 13 96 105 14
AN/ON/MARCHE, 1s
AUS/OFF/ARRÊT
Dauerton/continuous BS5839-1:2002
01101 14 101 105 15
tone/continu 970Hz
554Hz für/for/pour 100 Französisches
ms und/and/et 440Hz Brandmelde-
01110 15 97 102 14
für/for/pour 400 ms signal/Système
d'alert francais
pulsierend/pulse/pul-
sant 660Hz 150ms
01111 16 97 101 17
AN/ON/MARCHE
150ms AUS/OFF/
ARRÊT
pulsierend/pulse/pul-
sant 660Hz für/for/
10000 17 97 103 16
pour 1.8s AN/ON/
MARCHE, 1.8s AUS/
OFF/ARRÊT
pulsierend/pulse/pul-
sant 660Hz für/for/
10001 18
pour 6.5 s AN/ON/
MARCHE, 13s AUS/
OFF/ARRÊT
Dauerton/continuous
10010 19
tone/continu 660Hz
alternierend/alterna-
ting/alternant 554/440
10011 20
Hz im/in 0,5Hz-Takt/
0.5Hz stroke/cycle
pulsierend/pulse/pul-
10100 21
sant 660Hz im 1Hz-
Takt/1Hz stroke/cycle
pulsierend/pulse/pul-
sant 2850Hz 150ms
10101 22
AN/ON/MARCHE,
100ms AUS/OFF/
ARRÊT
ansteigend/rising/mon-
Ton
tant 800/970Hz im
10110 23
Tone
50Hz-Takt/ 50Hz
Ton B stroke/cycle
ansteigend/rising/mon-
tant 2400-2850Hz im
10111 24
50Hz-Takt/50Hz
stroke/cycle
pulsierend/pulse/pul- ISO 8201 Niedrige
sant 970Hz Frequenz/low fre-
11000 25
1.5s AN/ON/MAR- quency/fréquence
CHE, 0.5s AUS/OFF/ basse
ARRÊT
pulsierend/pulse/pul- ISO 8201 Hohe
sant 2850Hz 01.5s Frequenz/high fre-
11001 26
AN/ON/MARCHE, 0,5 quency/fréquence
s. AUS/OFF/ARRÊT haute
alternierend/alterna-
ting/alternant 970/800
11010 27
Hz 1.5s AN/ON/MAR-
CHE, 0.5s AUS/OFF/
ARRÊT
alternierend/alterna- BS 5839-1:2002
4
ting/alternant 800/970
11011 28
Hz im 2Hz-Takt/2Hz
stroke/cycle
alternierend/alterna-
4
ting/alternant 988/645
11100 29
Hz im 2Hz-Takt/2Hz
stroke/cycle
alternierend/alterna-
ting/alternant 510/610
11101 30
Hz im 2Hz-Takt/2Hz
stroke/cycle
abfallend/falling/incliné
11110 31
1200-300Hz im 1Hz-
4
Takt/1Hz stroke/cycle
alternierend/alterna-
ting/alternant 510/610
11111 32
Hz im 1Hz-Takt/1Hz
stroke/cycle
1)
Dauerton/continuous tone/tone continu
4
99 103 14
99 103 21
99 103 21
98 104 19
109 115 14
101 106 14
106 112 4
101 105 26
109 115 25
96 105 17
99 105 10
988
1)
99 104 Hz
510
1)
Hz
97 102
99 104 13
510
1)
Hz
97 102
