Inhaltszusammenfassung für SCHAKO EasyBus Easy-R

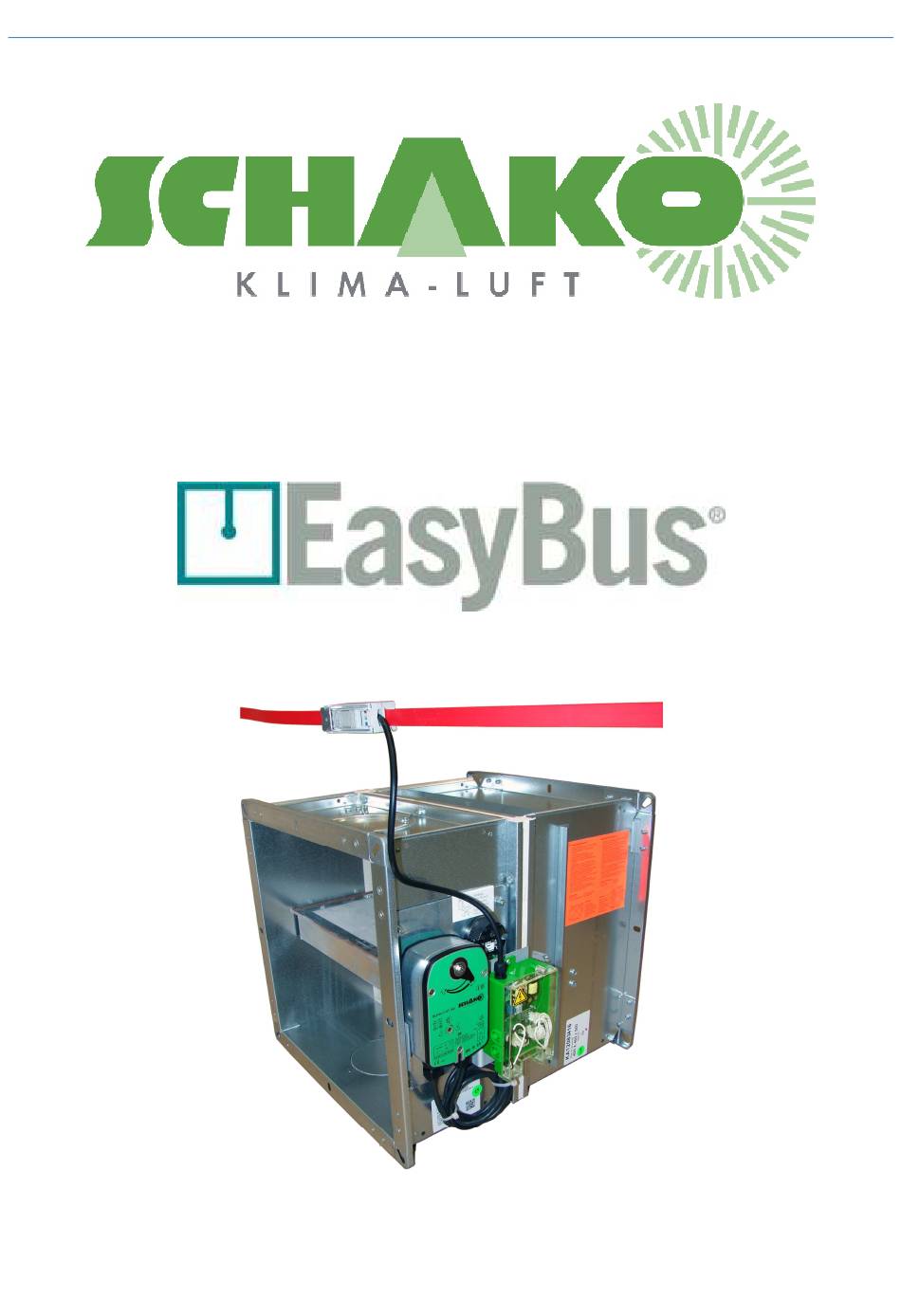

- Seite 1 Easy-R –V8.0 Easy-R...
-
Seite 2: Inhaltsverzeichnis
Easy-R –V8.0 Inhaltsverzeichnis Copyright ................................... 3 Allgemeines ................................4 Elektrischer Anschluss ............................... 5 Parametrierung ................................. 6 Änderung der Moduladresse ..........................8 Änderung des Kanals ............................9 Funktionsanzeige ..............................10 Topologie ................................11 Dimensionen ................................12 Kontakte .................................. 13... -
Seite 3: Copyright
Die auch nur auszugsweise Vervielfältigung dieses Handbuchs ist einzig in Verbindung mit der Benutzung der Produkte von Schako (Schweiz) AG erlaubt. Der Autor sowie die Schako (Schweiz) AG übernehmen keine Haftung für allfällige Fehler in diesem Handbuch oder deren möglichen Auswirkungen. Solche Fehler können inhaltlicher Art sein oder beim Übersetzen oder Kopieren... -
Seite 4: Allgemeines
Easy-R –V8.0 2 Allgemeines ® Mit dem Easy-R-Modul lassen sich 2 RMLS-L-Rauchmelder an ein EasyBus -Netzwerk anschliessen. ® Die maximale EasyBus -Buslänge beträgt 1000 m. ® Es können maximal 128 Teilnehmer an ein EasyBus -Netzwerk angeschlossen werden. Ein Easy-IO-Modul zählt jeweils als ein Teilnehmer. Bemerkung Der folgende Link dient der einfachen Berechnung der maximalen Anzahl Teilnehmer und zulässigen Adressen bei Easy-P BACnet-Schnittstelle (PA-7/8-... -
Seite 5: Elektrischer Anschluss
Easy-R –V8.0 3 Elektrischer Anschluss Verdrahtungsarbeiten dürfen nur spannungslos und entsprechend der Vorschriften des örtlichen Elektrizitätswerkes erfolgen. Rauchmelder 1 EasyBus® - 230VAC/50Hz-Netz Rauchmelder 2 ® EasyBus -Netzwerkstecker L : 230 VAC/50 Hz-Speisung (L) N : Nullleiter (N) Rauchmelder 1 9-polige D SUB-Buchse Rauchmelder 2 9-polige D SUB-Buchse... -
Seite 6: Parametrierung
Easy-R –V8.0 4 Parametrierung Die Parametrierung erfolgt ausschliesslich über die Programmiertaste. Diese Taste befindet sich auf dem Easy-R-Modul-Mainboard. Die Schnittstelle, eine sich neben der Programmiertaste befindende 7-segmentige LED-Anzeige, gibt über die verschiedenen Zustände des Moduls Auskunft. Programmier- LCD-Anzeige taste Die folgenden zwei Parameter lassen sich verändern: Adresse und Kanal. Bemerkung: Die Menüwahl erfolgt durch ein kurzes Drücken (<... - Seite 7 Easy-R –V8.0 Das folgende Diagramm fasst die verschiedenen Möglichkeiten zusammen, wie die Modulparameter mittels der Programmiertaste verändert werden können.
-
Seite 8: Änderung Der Moduladresse
Easy-R –V8.0 4.1 Änderung der Moduladresse ® Module bedürfen einer eindeutigen Adresse zwischen 1 und 128, um in einem EasyBus -Netzwerk korrekt funktionieren zu können. Eine Ausnahme dazu bildet die Easy-P BACnet-Schnittstelle (siehe Seite 4). Durch langes Drücken der Programmiertaste gelangt man zum Programmiermodus. Auf der Anzeige erscheint zuerst ein "P"... -
Seite 9: Änderung Des Kanals
Easy-R –V8.0 4.2 Änderung des Kanals Durch langes Drücken der Programmiertaste gelangt man zum Programmiermodus. Auf der Anzeige erscheint zuerst ein "P" und dann ein "A" für die Adresse. Durch kurzes Drücken der Programmiertaste kann zwischen "A" (Adresse) und "C" (Kanal) umgeschaltet werden. Durch langes Drücken der "C"-Taste wird das Kanalmenü... -
Seite 10: Funktionsanzeige
Easy-R –V8.0 5 Funktionsanzeige DL1, DL2 LED DL1 (grün) Gelöscht keine Kommunikation mit dem Master Blinkt Kommunikation mit dem Master (die LED blinkt, wenn das Modul mit dem Master kommuniziert) LED DL2 (grün) : Gelöscht Melder betriebsbereit Blinkt Ein oder mehrere Melder verschmutzt Dauernd Ein = Ein oder mehrere Melder defekt Folgende Gründe können dazu führen, dass DL1 nicht blinkt:... -
Seite 11: Topologie
Easy-R –V8.0 6 Topologie Die Busarchitektur kann frei gewählt werden (Stern, Ast, Baum). Jedes Modul kann am optimalen Punkt des Busses angeschlossen werden. Allerdings darf die Gesamtlänge aller Busstränge 1000 m nicht übersteigen. Die 230 VAC / 50 Hz-Speisung der Module ist international geregelt. Die verschiedenen Steuersignale werden strommoduliert mittels der 230 VAC-Leitung übermittelt. -
Seite 12: Dimensionen
Easy-R –V8.0 7 Dimensionen Das folgende Schema gibt Auskunft über die Abmessungen eines Easy-R-Moduls... -
Seite 13: Kontakte
Easy-R –V8.0 8 Kontakte SCHAKO (Schweiz) AG Girhaldenstrasse 22 8048 Zürich Tel. +41 (0) 43 336 30 60 Fax. +41 (0) 43 321 72 82...
